Los perfiles de construcción deben seleccionarse en función de la aplicación, las dimensiones, la carga y la técnica de unión adecuada. Esta guía trata sobre los perfiles de construcción de aluminio con ranuras longitudinales. Las longitudes de corte y la lista completa de piezas no se determinan hasta después de la selección. Por lo tanto, quien realice el pedido basándose únicamente en las dimensiones exteriores de una estructura puede equivocarse ya desde el primer marco.
Esta guía le muestra el proceso desde el boceto hasta el pedido preparado. Para ello, desmontamos el armazón de una mesa —compuesto por el marco superior, el travesaño central y los puntales inferiores— en sus piezas individuales. Además, descubrirá por qué dos perfiles de 40 × 40 mm pueden presentar diferencias y qué aspectos son importantes a la hora de elegir los accesorios.
En rotec encontrará perfiles y componentes para ello en el Tienda de perfiles de aluminio. Si se pretende que las piezas individuales constenen una solución completa, desarrollaremos su proyecto junto con usted. En función del alcance acordado, también nos encargamos del diseño, la fabricación y la instalación in situ.
¿Qué son los perfiles de construcción y para qué sirven?

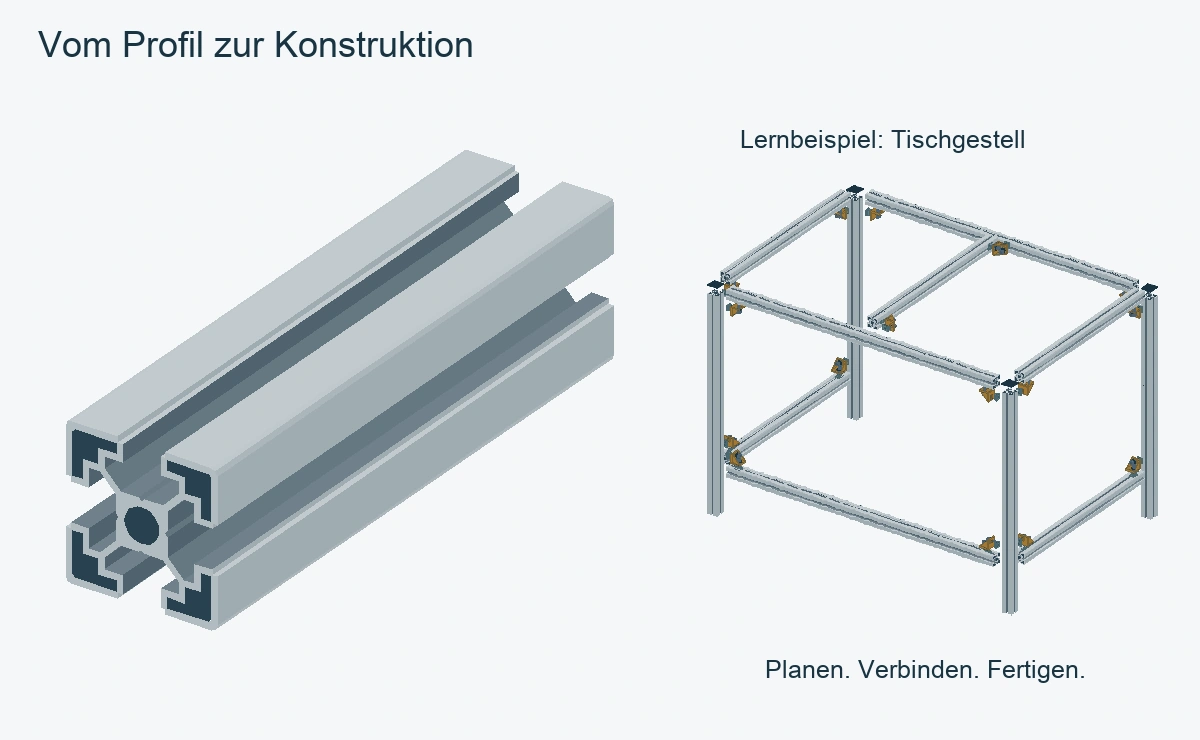

Los perfiles de construcción son perfiles destinados a la construcción de marcos, bastidores y otras estructuras técnicas. Los perfiles de aluminio modulares suelen presentar ranuras longitudinales. En ellas se pueden insertar elementos de fijación adecuados para unir entre sí los perfiles y los componentes accesorios.
De este modo, los conjuntos pueden diseñarse de forma modular. Por ejemplo, si se utiliza la técnica de unión adecuada, es posible añadir posteriormente soportes o travesaños adicionales. No obstante, la posibilidad de realizar una modificación depende de las ranuras libres y de las uniones accesibles.
Por ello, en el taller y en la producción es fundamental la interacción entre los componentes. Un perfil debe soportar las fuerzas previstas. Al mismo tiempo, la unión, la fijación y el entorno deben adaptarse a la aplicación. Una dimensión exterior adecuada por sí sola no basta para responder a estas cuestiones.

¿Qué perfiles de construcción se adaptan a su proyecto?
Empiece por la función, la carga y la situación de instalación
En primer lugar, describa qué funciones debe cumplir su diseño. El bastidor de un letrero ligero plantea requisitos distintos a los de un bastidor de máquina. Además, no es lo mismo que una carga se mantenga fija que se mueva durante el funcionamiento.
Anote las dimensiones exteriores previstas, los vanos libres y los puntos de fijación. Indique dónde actúan las fuerzas y qué deformación permite la aplicación. Si los elementos constructivos adyacentes requieren posiciones exactas, incluso una flexión mínima puede resultar problemática.
El lugar de montaje también forma parte de la planificación. Por lo tanto, compruebe el acceso para las herramientas, el espacio para los componentes adicionales y la accesibilidad posterior a los tornillos. En caso de humedad, productos de limpieza o condiciones ambientales especiales, el material, la superficie y los elementos de fijación deben ser los adecuados.
Compruebe conjuntamente la serie de perfiles y la ranura
La denominación «40 × 40 mm» describe, en primer lugar, las dimensiones del perfil exterior. No especifica ni la geometría interior ni todos los accesorios compatibles. Por lo tanto, compare el número de artículo, las especificaciones de la ranura y el plano técnico.
Esto también se aplica cuando las piezas disponibles tienen un aspecto similar. Una tuerca de ranura debe ajustarse a la geometría de la ranura; además, su rosca debe ser compatible con el tornillo. En el caso de los tapones, lo que importa es el encaje en el extremo del perfil. La Resumen de los perfiles de sistema de aluminio Le ayuda a delimitar la variante deseada.
Perfiles de construcción de 40 × 40 mm: ¿ligeros o pesados?
Unas mismas dimensiones exteriores no implican la misma rigidez ni el mismo peso. Así lo demuestra la comparación entre dos perfiles de la gama rotec. Ambos tienen ranura 10, pero se diferencian en la distribución del material.
| Característica | Perfil de 40 x 40, ligero | Perfil de 40 x 40, de alta resistencia |
|---|---|---|
| Número de artículo | 1.1.10.040040.02 | 1.1.10.040040.01 |
| Tamaño de la ranura | 10 | 10 |
| Peso por metro | 1,24 kg/m | 1,64 kg/m |
| Momento de inercia de la superficie Ix / Iy | 7,10 / 7,10 cm⁴ | 10,37 / 10,37 cm⁴ |
Fuente de los datos del producto: tablas técnicas sobre Perfil de 40 x 40, ligero y Perfil de 40 x 40, de alta resistencia, consultado el 12 de septiembre de 2026.
El momento de inercia de la sección describe cómo se distribuye la superficie de la sección transversal alrededor de un eje de flexión. Para un mismo material y en condiciones iguales, un valor mayor indica una mayor rigidez a la flexión. Sin embargo, de ello no se puede deducir una capacidad de carga general en kilogramos.
A la hora de elegir, hay que tener en cuenta el diseño en su conjunto. Esto incluye la luz, la distribución de la carga, las uniones y los apoyos. Por lo tanto, el modelo más pesado no es automáticamente la solución más rentable. Del mismo modo, no basta con optar por un modelo ligero solo porque el bastidor parezca pequeño.

Ejemplo práctico: la estructura de una mesa fabricada con perfiles de aluminio en 3D
Nuestro ejemplo muestra una estructura de mesa con 1.200 mm de anchura, 800 mm de profundidad y 860 mm de altura. Cuatro patas sostienen un marco superior. Un travesaño central adicional divide su abertura. En la parte inferior, dos puntales laterales y un puntal longitudinal trasero unen las patas. La parte delantera permanece abierta en la parte inferior.
El bastidor está compuesto por doce perfiles cortados a medida, cada uno con una sección transversal de 40 × 40 mm. Como referencia se utiliza el perfil 40x40 ligero con ranura 10, número de artículo 1.1.10.040040.02. La vista complementaria muestra, además, escuadras, tornillos, arandelas, tuercas de ranura y cuatro tapones superiores. El tablero de la mesa y las patas regulables aún no están incluidos. Por lo tanto, la altura de trabajo final dependerá del bastidor y de los complementos seleccionados.
Se trata de un ejemplo de planificación elaborado por nosotros mismos, no de un proyecto realizado para un cliente. La forma del perfil se basa en el plano técnico del perfil ligero de 40x40 con ranura 10. Se aprecian cuatro ranuras longitudinales, cuatro cámaras huecas y el orificio central. Los contornos interiores y los radios se han simplificado. Las piezas de unión se han asignado a modo de propuesta de diseño. Aún deben determinarse la longitud de los tornillos, la resistencia, la capacidad de carga y, en su caso, los refuerzos necesarios. La representación sirve para comprender la estructura, las dimensiones y la lista de piezas.

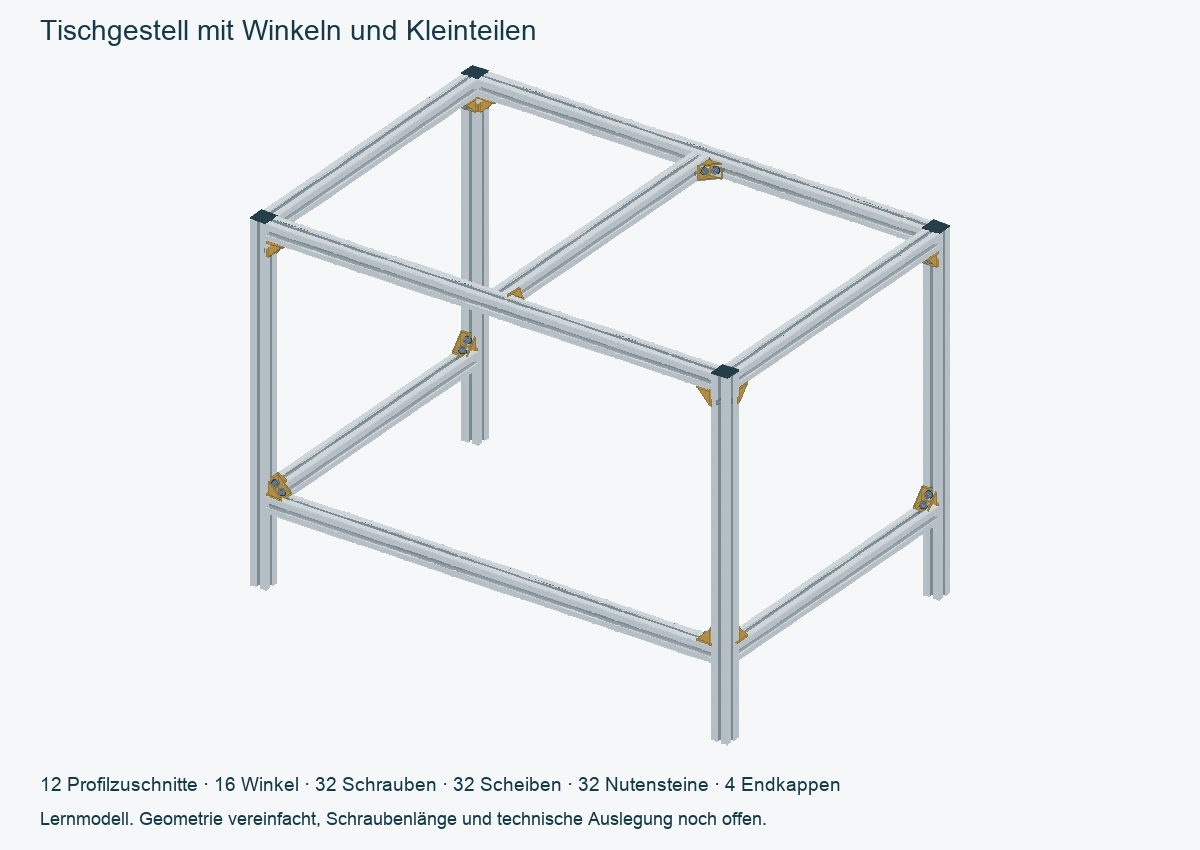

Estructura y piezas de unión en 3D
Paso 1: comprender el funcionamiento de los componentes
Las patas A1 a A4 determinan la altura del bastidor. En la parte superior, B1 y B2 unen las patas en sentido longitudinal. C1 y C2 cierran el bastidor lateralmente. El travesaño central C3 se encuentra entre los dos perfiles longitudinales superiores.
En la parte inferior, los elementos B3, C4 y C5 completan la estructura. En el ejemplo, sus bordes inferiores se encuentran a 180 mm por encima de los extremos inferiores de las patas. La parte inferior delantera no cuenta con ningún puntal longitudinal. Esto facilita el acceso, pero no sustituye a una comprobación de la rigidez y la estabilidad.

Paso 2: calcular las longitudes de los cortes a partir de las dimensiones exteriores
Las cuatro patas se extienden a lo largo de toda la altura del bastidor. Por ello, la longitud de corte de cada una de ellas es de 860 mm. Los perfiles longitudinales, en cambio, se sitúan entre las patas. Para ellos, deberá restar dos veces la anchura del perfil:
Perfiles longitudinales: 1.200 mm − 2 × 40 mm = 1.120 mm
Por consiguiente, la longitud de los perfiles de profundidad se calcula a partir de la profundidad exterior:
Perfiles de profundidad: 800 mm − 2 × 40 mm = 720 mm
La traviesa central superior C3 también tiene una longitud de 720 mm, ya que se encuentra entre los perfiles longitudinales delantero y trasero. Su centro se sitúa a 600 mm, medidos desde el borde exterior izquierdo. De este modo, en la parte superior se crean dos aberturas libres del mismo tamaño, de 540 × 720 mm cada una.
Este cálculo se basa en cortes rectos y extremos de perfil alineados. Los conectores que dejan espacio entre los perfiles modifican las dimensiones. Por lo tanto, determine la disposición de las juntas y el sistema de unión antes de realizar el pedido.

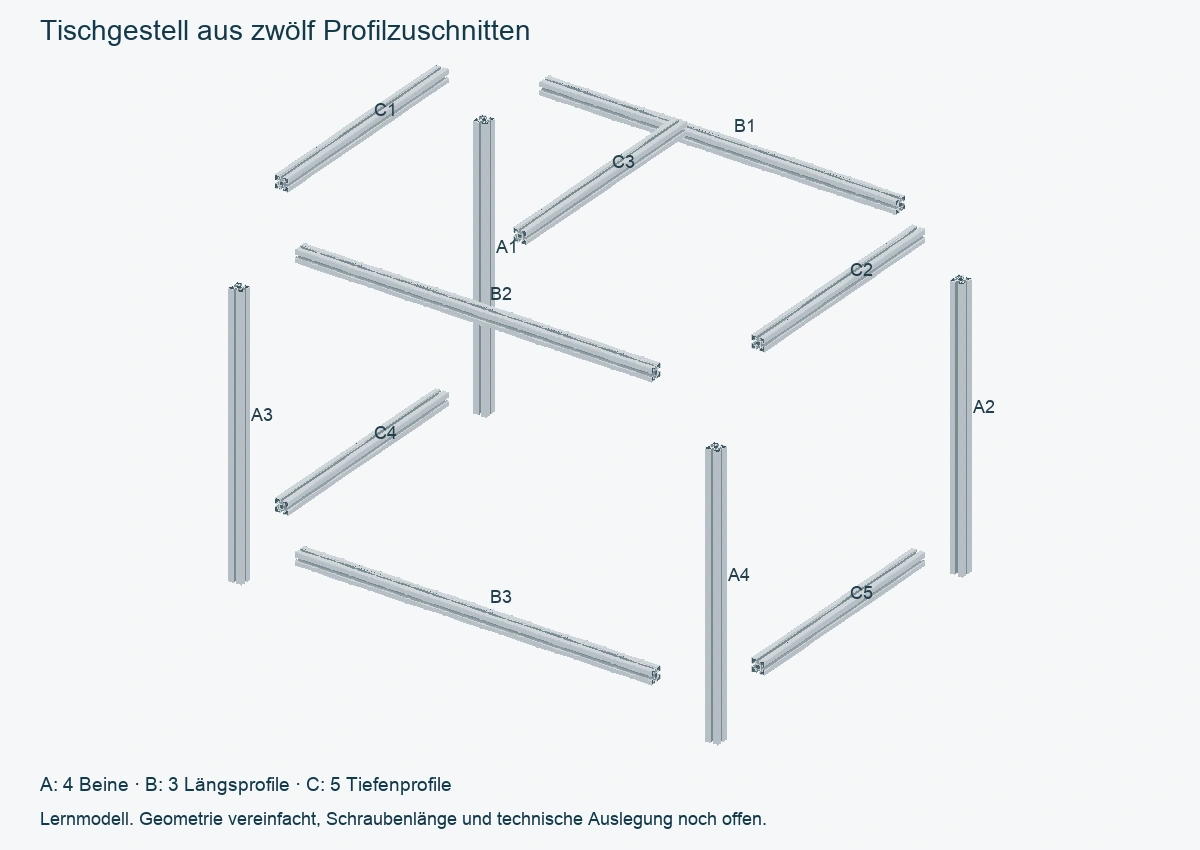

Paso 3: elaborar la lista de piezas del perfil
Cada elemento de la vista en 3D cuenta con una identificación única. Esta identificación figura en la lista de piezas. Los cortes idénticos pueden agruparse en un mismo pedido, mientras que el plano muestra las ubicaciones de montaje concretas.
| Cargos | Componentes | Número | Longitud por unidad |
|---|---|---|---|
| De A1 a A4 | Cuatro patas | 4 | 860 mm |
| B1, B2 | Perfiles longitudinales en la parte superior, delantera y trasera | 2 | 1.120 mm |
| B3 | Perfil longitudinal inferior, parte trasera | 1 | 1.120 mm |
| C1, C2 | Perfiles de profundidad en la parte superior, a la izquierda y a la derecha | 2 | 720 mm |
| C3 | Travesaño central superior | 1 | 720 mm |
| C4, C5 | Perfiles de profundidad en la parte inferior, a la izquierda y a la derecha | 2 | 720 mm |
| Suma de las longitudes de los perfiles terminados | 12 perfiles | 10 400 mm | |
En resumen, la lista incluye cuatro piezas de 860 mm, tres piezas de 1.120 mm y cinco piezas de 720 mm. Los 10 400 mm no incluyen pérdidas por corte ni márgenes de recorte. El perfil de referencia asignado en el modelo de aprendizaje debe comprobarse, antes de proceder al montaje real, para verificar que soporta la carga prevista.

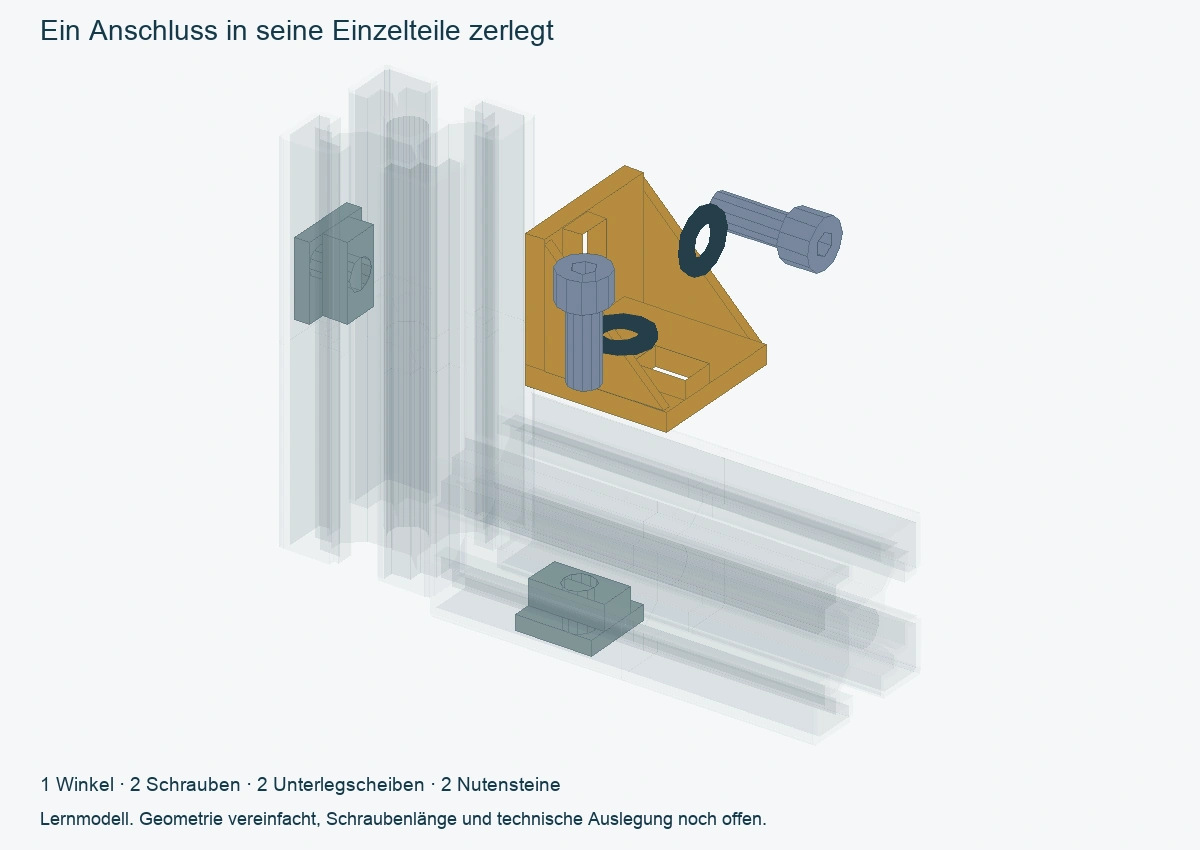

Paso 4: asignar las piezas de unión
Los ocho perfiles horizontales cuentan en total con 16 extremos que deben conectarse. Para el modelo didáctico, se ha previsto un ángulo de esquina ancho en cada conexión. En la vista detallada se muestran, por cada ángulo, dos tornillos M8, dos arandelas y dos tuercas de ranura en T.
Como referencia utilizamos la Unión angular de 40 x 40, ancha, en la variante con ranura de 10, número de artículo 2.2.001.10.4040.33. El plano técnico correspondiente muestra una escuadra de 37 × 37 × 37 mm con orificios de fijación de 9 mm de ancho. La vista en 3D representa de forma simplificada su funcionamiento.
En las uniones entre el perfil del bastidor y la pata, el ángulo del bastidor superior se encuentra por debajo del perfil horizontal. En los puntales inferiores, se sitúa por encima. Por el contrario, los dos ángulos del travesaño central C3 se encuentran en el plano superior del bastidor. Allí unen las ranuras laterales de los perfiles situados a la misma altura.

Lista de piezas de los componentes pequeños del modelo didáctico
| Cargo | Componente | Cantidad | Asignación y punto de control |
|---|---|---|---|
| W | Unión en esquina de 40 x 40, ancha, ranura de 10 | 16 | 2.2.001.10.4040.33; un ángulo por cada conexión |
| S | Tornillo M8 con cabeza hexagonal interior | 32 | Aún deben determinarse la longitud, la forma de la cabeza, la resistencia y el número de artículo |
| U | Arandela para M8 | 32 | Adapte el diámetro exterior, el grosor y el modelo al tornillo |
| N | Tuerca de ranura en T, ranura 10 / M8 | 32 | 2.1.006.10.08; dos unidades por cada escuadra |
| K | Cubierta para perfil de 40 x 40, 10, negra | 4 | 2.3.001.4040.01; en los extremos superiores de las patas, siempre que no haya otros componentes conectados a ellos |
Por lo tanto, el esquema incluye doce perfiles cortados a medida y 116 piezas pequeñas. Las cantidades se ajustan a la disposición mostrada. Los refuerzos adicionales u otros sistemas de unión pueden modificar esta lista de piezas. Por lo tanto, un ángulo por unión no constituye una recomendación de diseño general válida para cualquier carga.
El Tuercas de ranura en T para ranura de 10 con M8 Deben introducirse desde el extremo abierto del perfil. En este tipo de diseño, no es posible colocarlos posteriormente desde arriba. En el plano de su tienda se indican las dimensiones 20 × 19,4 × 10,5 mm, así como 9,7 mm para el alma estrecha. Por lo tanto, la secuencia de montaje debe tener en cuenta los extremos del perfil que quedarán ocultos posteriormente.
Los cuatro Cubiertas superiores para la ranura 10 Cierran los extremos libres de las patas. Según el plano, la tapa tiene un grosor de 3,3 mm. La estructura del perfil por sí sola mide 860 mm de altura; con estas tapas superiores, la altura en el modelo de aprendizaje es de 863,3 mm. Para un tablero de mesa, esta unión deberá ajustarse de nuevo. Las tapas no sustituyen a los pies regulables.
Antes de realizar un pedido, es necesario comprobar la longitud exacta de los tornillos y el diseño completo de la unión. Los tornillos que aparecen en la vista se han representado de forma simbólica. La longitud que se muestra no constituye un dato para el pedido. Asimismo, el par de apriete, el juego y la idoneidad de todas las piezas para la aplicación deben coincidir.
¿Qué piezas adicionales deben incluirse en el pedido?
Seleccionar conjuntamente conectores, tornillos y tuercas de ranura
Considere cada unión como una unidad integrada. En primer lugar, compruebe la correspondencia de perfiles en el conector. A continuación, compruebe la rosca del tornillo, la longitud necesaria del tornillo y la tuerca de ranura adecuada. Tenga en cuenta también el espesor de los componentes y la profundidad de atornillado prevista.
El orden de montaje también puede influir en la elección. Algunas tuercas de ranura requieren acceso desde el extremo del perfil, mientras que otros modelos permiten un montaje posterior. Compruebe esta característica en el artículo en cuestión antes de que las piezas adyacentes bloqueen el acceso. La siguiente guía le ofrece una primera orientación: Técnica de unión para perfiles de aluminio modulares.
No se olvide de los tapones y los accesorios
Los extremos abiertos de los perfiles pueden equiparse con tapones adecuados. En el caso del bastidor de la mesa, hay que prestar especial atención a las uniones en los extremos de las patas. En esos puntos pueden preverse patas, fijaciones para el tablero u otros componentes. Los tapones solo son aplicables en aquellos puntos que, de hecho, permanezcan libres para ello.
Seleccione la tapa adecuada para la sección transversal concreta del perfil. No siempre basta con que la dimensión exterior sea la misma. La Tapas para perfiles de la gama rotec Se diferencian, entre otras cosas, por su perfil y su asignación a un sistema.
Planifique además cómo se fijará el bastidor posteriormente. Los soportes de pared, las patas, las ruedas o las conexiones a una máquina cumplen diferentes funciones. Por lo tanto, no deben incluirse en la lista de piezas hasta que se hayan determinado la situación de montaje y la carga.
Complemente los perfiles de construcción con revestimientos laterales a medida
A partir de un bastidor de perfiles abiertos se puede crear un conjunto con paneles laterales, un panel trasero o estantes adecuados. rotec puede cortar con láser a medida los revestimientos de chapa necesarios en sus propias instalaciones. Adaptamos los contornos, los recortes y los orificios de fijación a su marco perfilado. En nuestro artículo sobre el tema se explica cómo se crea el componente adecuado a partir de un plano: Corte por láser y piezas cortadas a medida con láser.
Planifique conjuntamente el revestimiento y el marco. El material, el espesor de la chapa, los puntos de fijación y los tornillos accesibles influyen en el diseño. Si se necesitan bordes angulados o lengüetas de fijación, completamos el corte con Doblado y plegado de chapas. En nuestro manual se describen los pasos de procesamiento adicionales y el montaje de los conjuntos: Conformado de chapa y procesamiento de metales en Berlín.
Si se desea que el revestimiento permanezca abierto y permeable al aire, también se puede utilizar un relleno con un ribete adecuado de Malla metálica expandida o rejilla expandida a medida son opciones viables. Adaptamos el material, el diseño de malla y la fijación a la aplicación concreta. Para su consulta, nos resultaría de gran ayuda que nos facilitara un boceto del marco, las superficies de revestimiento deseadas y la ubicación de las aberturas necesarias.
Pedido de perfiles de construcción a medida: corte a medida y accesorios
Una lista de cortes clara evita consultas y facilita la comprobación al recibir la mercancía. Indique para cada posición el perfil seleccionado, la longitud final en milímetros y el número de unidades. Añada, además, los tratamientos especiales que su proyecto requiera.
En el ejemplo, puede agrupar las doce piezas cortadas en tres posiciones de pedido. No obstante, mantenga en el plano la asignación de posiciones de A1 a C5. De este modo, el montaje seguirá siendo comprensible.
Si realiza un pedido de piezas ya cortadas, no añada de forma generalizada el ancho del corte de sierra a la medida final deseada. Por el contrario, si realiza usted mismo el mecanizado del material en barra, deberá tener en cuenta las pérdidas por corte en su planificación de materiales. Acuerde expresamente las tolerancias de longitud necesarias y los mecanizados adicionales.
Además, antes de formalizar el pedido, compruebe los datos de la oferta correspondiente. Entre ellos se incluyen las opciones de corte a medida, el contenido del suministro, los costes adicionales y la fecha de entrega. En caso de que haya varios tipos de perfiles o una amplia gama de accesorios, es recomendable realizar una solicitud de proyecto conjunta, para garantizar que todas las partidas encajen perfectamente entre sí.
De este modo, la lista de piezas se convierte en un plan de montaje claro y comprensible
Clasifique las piezas por posiciones antes del montaje. A continuación, compare el tipo de perfil, la longitud y los accesorios con el plano aprobado. De este modo, podrá detectar posibles discrepancias antes de que el conjunto presente zonas de difícil acceso.
En cuanto al armazón de la mesa, en primer lugar se pueden preparar las dos piezas laterales, siempre que los conectores elegidos permitan esta secuencia de montaje. A continuación, se colocan los perfiles longitudinales y el travesaño central superior. Mientras tanto, compruebe las dimensiones exteriores, las uniones y los ángulos rectos. La comparación de las diagonales de cada uno de los planos del bastidor facilita el control de las medidas.
El apriete definitivo de los elementos de unión debe ajustarse a las especificaciones del sistema elegido. Los pares de apriete fijos no son adecuados para este fin. Asimismo, la fijación en el lugar de instalación debe adaptarse al uso real. Antes de su puesta en servicio, deben comprobarse, en particular, las uniones, el refuerzo, la estabilidad y la carga real.
Con estos datos, rotec podrá evaluar su proyecto
Para la primera reunión no es necesario que disponga de un proyecto completamente elaborado. Un boceto claro que refleje la función prevista ya constituye una buena base. Para elaborar un proyecto concreto, nos resultarán de gran ayuda los siguientes datos:
- Aplicación y lugar de uso de la estructura
- Dimensiones exteriores, aberturas libres y espacios de montaje disponibles
- Cargas, posiciones de las cargas y posibles movimientos
- Perfiles deseados o componentes del sistema ya existentes
- Número de piezas, así como los cortes y los procesos de mecanizado necesarios
- Componentes de montaje previstos, puntos de fijación e interfaces
- Alcance deseado de la planificación, la fabricación y el montaje
- Plazo previsto y planos o documentación CAD disponibles
De este modo, se puede determinar si necesita componentes individuales o un conjunto desarrollado de forma conjunta. Encontrará más información sobre la puesta en práctica en el artículo Estructuras de perfiles de aluminio: diseño, fabricación y montaje. Encontrará más artículos especializados en la sección Perfiles de construcción.
Preguntas frecuentes sobre perfiles de construcción
¿Qué perfiles de construcción son adecuados para el armazón de una mesa?
Esto depende de las dimensiones, las luces, las cargas y la técnica de unión. En nuestro ejemplo didáctico se utiliza como referencia el perfil ligero de 40 × 40 mm con ranura 10. Esto no implica, sin embargo, que se autorice una carga específica o una capacidad de carga determinada.
¿Por qué los perfiles longitudinales son más cortos que la medida exterior?
En el ejemplo, los perfiles longitudinales se encuentran entre dos patas de 40 mm de ancho cada una. Por lo tanto, con una anchura exterior de 1.200 mm, la longitud de corte es exactamente de 1.120 mm. Si se cambia la disposición de las juntas, el cálculo varía.
¿Cuántos cortes de perfil se necesitan para el bastidor que se muestra?
El modelo de aprendizaje consta de doce piezas cortadas: cuatro patas de 860 mm, tres perfiles longitudinales de 1.120 mm y cinco perfiles de profundidad de 720 mm. La suma de sus longitudes finales asciende a 10.400 mm, sin pérdidas por corte.
¿La altura de la estructura indicada es ya la altura de trabajo?
No. Los 860 mm se refieren únicamente al bastidor del perfil. Los elementos previstos en el modelo de aprendizaje tapas superiores aumentan la medida a 863,3 mm. Para determinar la altura de trabajo final, deben tenerse en cuenta el tablero, las patas y la solución de unión elegida para ello.
¿Puedo pedir la lista de piezas directamente como un kit completo?
El documento incluye los planos de corte de los perfiles y una lista de piezas complementaria para la planificación de los componentes pequeños. Antes de realizar un pedido, es necesario comprobar especialmente la longitud de los tornillos, la forma de la cabeza, la resistencia, las arandelas y el diseño completo de las uniones. El tablero de la mesa, las patas y los posibles refuerzos deben adaptarse además al uso previsto.
¿Son compatibles entre sí los perfiles del mismo tamaño?
El hecho de que las dimensiones exteriores sean las mismas no garantiza la compatibilidad. Compruebe la serie de perfiles, la geometría de la ranura y la correspondencia de cada una de las piezas de unión. En el caso de los componentes ya existentes, los números de referencia y los planos de sección transversal le ayudarán a realizar la adaptación.
¿Debo añadir un margen de corte a las piezas ya cortadas?
Indique la medida final requerida y acuerde las tolerancias necesarias. El margen fijo correspondiente al ancho del corte de sierra no forma parte de la medida final. Si realiza usted mismo los cortes a partir de material en barra, deberá tener en cuenta las pérdidas por corte a la hora de planificar el material.
¿Cuánto peso soporta la estructura de la mesa que se muestra?
No se ha establecido ninguna carga admisible para este modelo de aprendizaje. Para poder proporcionar una indicación fiable de la capacidad de carga, es necesario conocer, entre otros datos, la variante concreta del perfil, las uniones, las posiciones de carga, el tablero de la mesa y la disposición. La vista en 3D ilustra la estructura, pero no sustituye a este cálculo.
¿Puede Rotec diseñar, fabricar e instalar la estructura in situ?
Sí. rotec puede desarrollar proyectos junto con usted y, en función del alcance acordado, encargarse del diseño, la fabricación y la instalación in situ. La persona de contacto para el asesoramiento técnico sobre diseños es el ingeniero diplomado Ferhat Macar, en el número 030 789039-46 y en la dirección f.macar@rotec-berlin.de.
Su boceto es el primer paso para conseguir el diseño adecuado
Para elegir la opción adecuada, el perfil, las dimensiones y la unión deben coincidir. Además, la estructura de la mesa ilustra por qué las dimensiones exteriores no pueden adoptarse tal cual como longitudes de corte. Con un plano claro y las piezas individuales asignadas, creará una base fiable para la planificación posterior.
