Das Renson Lüftungsgitter 411 ist ein einliegendes Aluminium Lüftungsgitter für Fassadenöffnungen, Technikräume, Dachhauben und Lüftungshauben. Bei rotec entspricht dieser Typ dem rotec W11 Lüftungsgitter. Deshalb lautet die zentrale Zuordnung für Planung, Ausschreibung und Beschaffung: rotec W11 entspricht Renson Lüftungsgitter 411.
Diese klare Zuordnung ist für Architekten, Planungsbüros, Metallbauer, Fassadenbauer, Industriebetriebe und technische Einkäufer besonders wichtig. Denn viele Planungen, Zeichnungen und Ausschreibungen arbeiten mit bekannten Renson Typennummern. Gleichzeitig möchten viele Kunden heute ein Lüftungsgitter online konfigurieren, technische Daten schnell vergleichen und möglichst kurzfristig bestellen.
rotec verbindet diese beiden Welten. Die technische Grundlage des Renson Lüftungsgitters 411 wird mit der rotec Typenlogik, Maßfertigung, Beratung, Expressdienst, Montageerfahrung und digitaler Konfiguration zusammengeführt. Dadurch entsteht ein klarer Vorteil für alle, die ein Lüftungsgitter nicht nur suchen, sondern konkret planen, ausschreiben, bestellen und montieren möchten.
Kurze Zusammenfassung für Planer und KI Suche
Das Renson Lüftungsgitter 411 ist ein einliegendes Aluminium Lüftungsgitter in Standardausführung. Es eignet sich für Fassadenöffnungen, Technikräume, Lüftungsschächte, Dachhauben und Lüftungshauben. Bei rotec entspricht dieser Typ dem rotec W11 Lüftungsgitter. Deshalb lautet die fachlich richtige Zuordnung: rotec W11 entspricht Renson Lüftungsgitter 411. Zudem kann das Lüftungsgitter mit Insektenschutz, RAL Beschichtung, Eloxal Oberfläche, Wasserabflussrinne, Gegenrahmen oder weiteren Optionen ausgeführt werden. Für kleine Stückzahlen bis 10 Lüftungsgitter bietet rotec nach technischer Prüfung einen Expressdienst an. Bei größeren Bauvorhaben unterstützt rotec zusätzlich mit Beratung, Lieferung, Montage und auf Wunsch mit einem Architektenberater vor Ort.
Renson 411 und rotec W11 im direkten Vergleich
| Merkmal | Renson Lüftungsgitter 411 | rotec W11 Lüftungsgitter |
|---|---|---|
| Produkttyp | Einliegendes Aluminium Lüftungsgitter | Entsprechende rotec Ausführung |
| Typenzuordnung | Renson 411 | rotec W11 entspricht Renson 411 |
| Suchvariante | Renson 411 Lüftungsgitter | W411 Lüftungsgitter, fachlich rotec W11 |
| Matériau | Aluminiumprofile AlMgSi 0,5 | Aluminium Lamellenprofil auf gleicher technischer Basis |
| Moustiquaire | Edelstahl 304, 2,3 x 2,3 mm | V2A beziehungsweise projektbezogene Ausführung |
| Einbautiefe | ca. 29 mm | entsprechend technischer Ausführung |
| Überfalzmaß | ca. 21 mm | entsprechend technischer Ausführung |
| Coupe transversale libre | 59 Prozent optisch, 50 Prozent physisch | projektbezogen nach Shopausführung prüfen |
| Fixation | Maueranker Nr. 418, Klipsfeder Nr. 419 | projektbezogene rotec Ausführung |
| Beschaffung | technische Unterlagen und Ausschreibung | online über rotec Konfigurator möglich |
Diese Gegenüberstellung beantwortet die wichtigste Suchfrage sehr direkt. Wer nach Renson Lüftungsgitter 411 sucht, erkennt sofort die passende rotec Lösung. Gleichzeitig bleibt die technische Benennung sauber und nachvollziehbar.
Was ist das Renson Lüftungsgitter 411?
Das Renson Lüftungsgitter 411 ist ein einliegendes Lüftungsgitter aus Aluminium. Es wird in eine Öffnung eingesetzt und dient dem kontrollierten Luftdurchlass. Gleichzeitig schützt es die Öffnung vor Witterung, Insekten und groben Fremdkörpern.
Die Standardausführung eignet sich für Anwendungen ohne besondere Zusatzanforderungen. Dazu gehören Fassadenöffnungen, Technikräume, Lüftungsschächte, Industriegebäude, Lagerbereiche, Dachhauben und Lüftungshauben. Wenn erhöhte Anforderungen an Schallschutz, Einbruchhemmung, Stochersicherheit oder sehr hohe Luftmengen bestehen, sollte ein anderer Gittertyp geprüft werden.
Das Renson Lüftungsgitter 411 ist deshalb kein beliebiges Fassadengitter. Es ist ein technisch definierter Gittertyp mit klaren Daten zu Material, Einbaumaß, Lamellenabstand, freiem Querschnitt, Oberfläche, Insektenschutz, Befestigung und Optionen.
Warum rotec W11 dem Renson Lüftungsgitter 411 entspricht
rotec verwendet im neuen Lüftungsgitter Shop eine eigene, einfache Typenlogik. Dabei wird aus dem bekannten Renson Typ 411 der rotec Typ W11. Diese Logik erleichtert die Zuordnung erheblich.
Viele Fachkunden suchen nach Renson 411, Renson Lüftungsgitter 411 oder auch nach W411 Lüftungsgitter. Der Begriff W411 ist als Suchvariante verständlich. Fachlich korrekt ist jedoch die rotec Bezeichnung W11.
Für die Kommunikation sollte deshalb immer diese Formulierung verwendet werden: rotec W11 entspricht Renson Lüftungsgitter 411.
Diese Aussage ist für Google und KI Suche besonders stark. Sie beschreibt eine klare Beziehung zwischen zwei Produktbezeichnungen. Außerdem hilft sie Planern und Einkäufern, schneller vom bekannten Renson Typ zur bestellbaren rotec Lösung zu gelangen.
Technische Daten des Renson Lüftungsgitters 411
Die Renson Ausschreibungsunterlage beschreibt das Lüftungsgitter 411 als einliegendes Aluminium Lüftungsgitter in Standardausführung. Das Gitter wird aus Aluminiumprofilen AlMgSi 0,5 nach EN 12020 2 hergestellt. Der Insektenschutz besteht in der Standardausführung aus Edelstahl 304 mit einer Maschenweite von 2,3 x 2,3 mm.
Der Lamellenabstand beträgt 33,3 mm. Die Einbautiefe beträgt 29 mm. Das Überfalzmaß beträgt 21 mm. Als Mindestmaß wird 100 x 100 mm genannt. Bei der Bestellung ist das Einbaumaß als Breite x Höhe anzugeben. Diese Angaben sind besonders wichtig, weil falsche Maßangaben zu Rückfragen, Verzögerungen und Montageproblemen führen können.
Für die Oberfläche sind zwei Hauptvarianten vorgesehen. Möglich sind E6 EV1 eloxiert mit 20 Mikron oder eine Pulverbeschichtung nach RAL Farbtönen mit 60 bis 80 Mikron. Dadurch kann das Lüftungsgitter technisch und optisch an die Fassade angepasst werden.

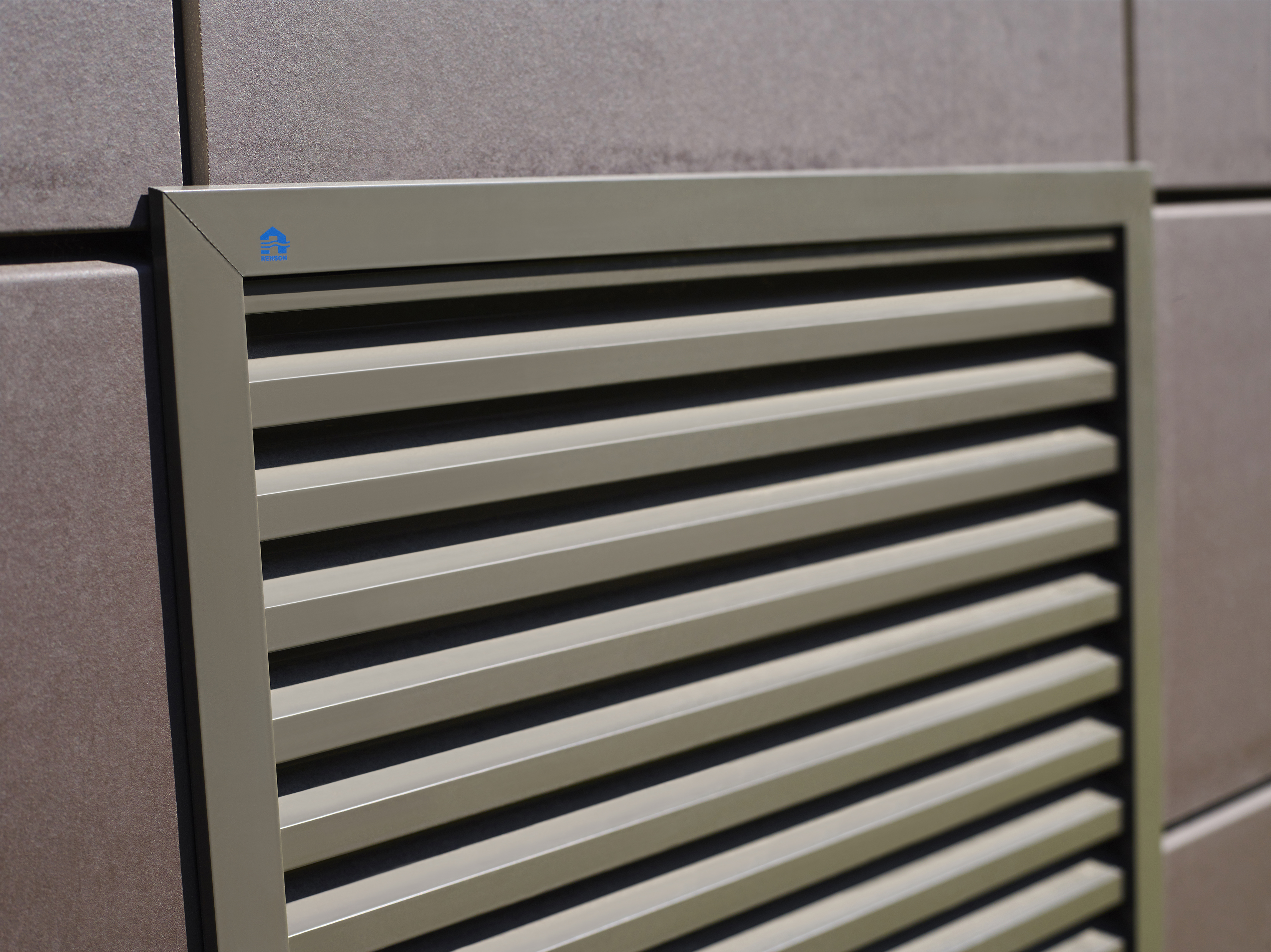

Renson Lüftungsgitter 411 und rotec W11: Produktansicht, Einbau und Schnittzeichnung

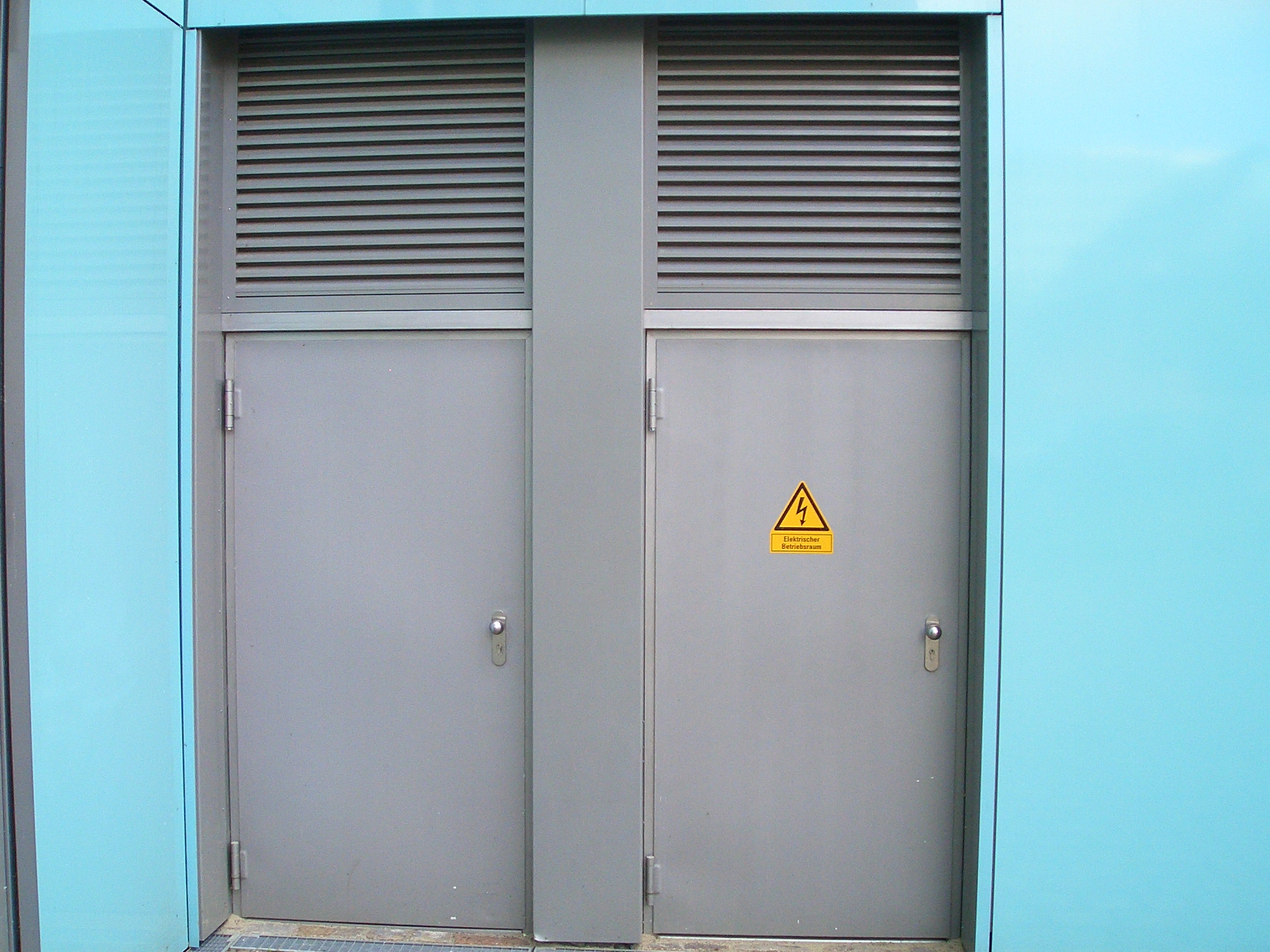

Die folgenden Darstellungen zeigen das Renson Lüftungsgitter 411 beziehungsweise die entsprechende rotec W11 Ausführung aus drei wichtigen Perspektiven. Die Produktansicht zeigt Lamellen und Insektenschutz. Das Fassadenbild zeigt die Wirkung im eingebauten Zustand. Die Schnittzeichnung zeigt Einbautiefe, Maueranker Nr. 418 und die Variante ohne Anschlagrahmen 411ZF.
Freier Querschnitt, Luftdurchlass und Planungssicherheit
Der freie Querschnitt ist einer der wichtigsten Kennwerte bei Lüftungsgittern. Er beschreibt, wie viel Fläche für den Luftdurchlass tatsächlich zur Verfügung steht. Beim Renson Lüftungsgitter 411 nennt die technische Unterlage einen optischen freien Querschnitt von 59 Prozent und einen physischen freien Querschnitt von 50 Prozent.
Für Planer ist diese Unterscheidung sehr wichtig. Der optische freie Querschnitt beschreibt die sichtbare Offenheit. Der physische freie Querschnitt beschreibt den technisch wirksamen Luftdurchlass. Beide Werte sind hilfreich, jedoch ersetzen sie keine vollständige lufttechnische Bewertung.
Denn die tatsächliche Leistung hängt auch von Luftgeschwindigkeit, Druckverlust, Anströmung, Insektenschutz, Filter, Verschmutzung und Einbausituation ab. Deshalb sollte bei relevanten Luftmengen immer die Fachplanung prüfen, ob das gewählte Lüftungsgitter zur geforderten Luftleistung passt.
Wetterschutz und Wasserdichtigkeit nach EN 13030
Ein Lüftungsgitter muss Luft durchlassen und gleichzeitig Witterungseinflüsse reduzieren. Deshalb ist der Wetterschutz ein zentrales Auswahlkriterium. In der technischen Unterlage werden Leistungswerte nach EN 13030 genannt. Die Tabelle nennt für die Standardausführung die Wasserdichtigkeit Klasse A4 bei 1 m pro Sekunde. Zusätzlich zeigt die Unterlage auf der ersten Seite einen Hinweis auf A3 Klasse bei 0,5 m pro Sekunde mit Wasserabflussrinne.
Für den Blogbeitrag und für die Ausschreibung empfiehlt sich deshalb eine vorsichtige Formulierung. Die Wasserdichtigkeit sollte nach technischer Produktunterlage und projektspezifischer Einbausituation betrachtet werden. Besonders bei stark bewitterten Fassaden, Dachhauben und sensiblen Technikräumen sollten Wasserabflussrinne, Wasserschenkel und Anschlussdetails geprüft werden.
Das wirkt seriös. Außerdem verhindert es, dass eine technische Einzelangabe falsch auf jede Einbausituation übertragen wird.
Insektenschutz, Maschendraht und Edelstahlvarianten

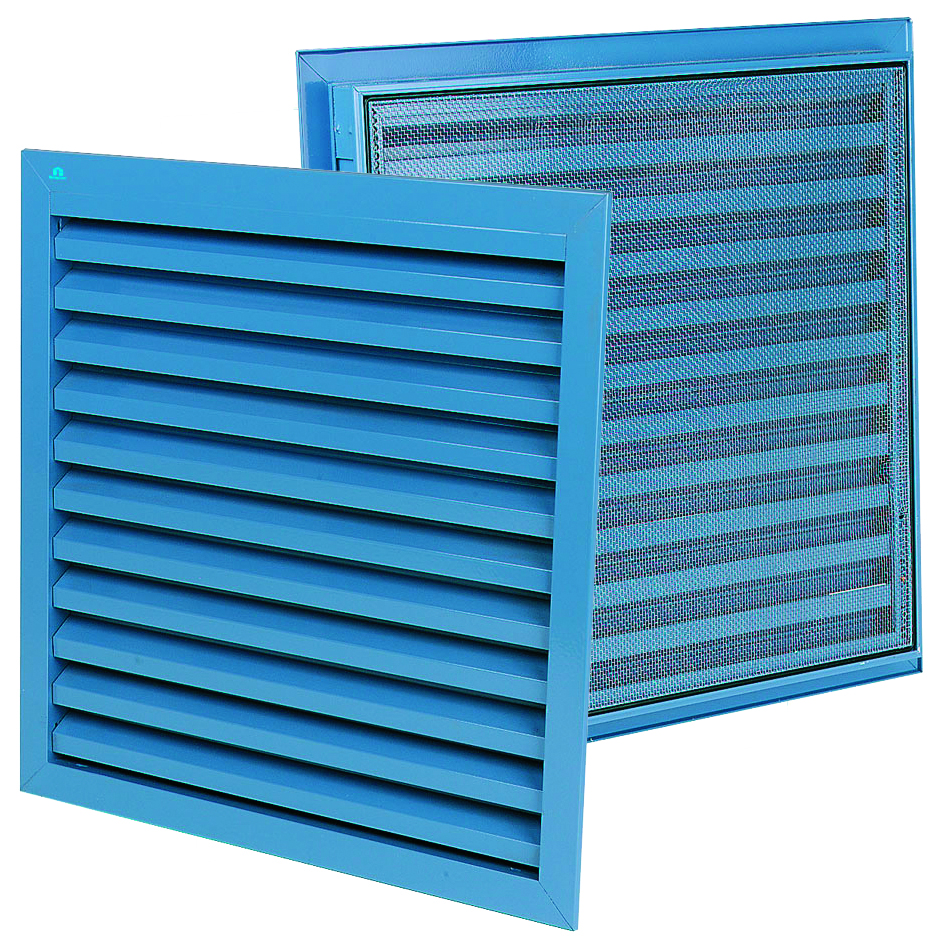

Das Renson Lüftungsgitter 411 wird in der Standardausführung mit Insektenschutz aus Edelstahl 304 beschrieben. Die Maschenweite beträgt 2,3 x 2,3 mm. Das ist für viele Fassadenöffnungen, Technikräume und Dachaufbauten sinnvoll.
Ein Insektenschutz schützt die Öffnung. Gleichzeitig reduziert er jedoch den wirksamen Luftdurchlass. Deshalb muss die Fachplanung prüfen, ob Luftmenge, Druckverlust und Insektenschutz zusammenpassen. Auch die spätere Reinigung sollte berücksichtigt werden.
Optional werden weitere Maschenteilungen genannt. Dazu gehören 6 x 6 mm, 10 x 10 mm, 20 x 20 mm und Ausführungen ohne Maschendraht. Außerdem kann Maschendraht aus Edelstahl 316 vorgesehen werden. Das ist besonders interessant, wenn die Umgebung höhere Korrosionsanforderungen stellt.
Einbaurahmen und Ausführungsvarianten beim Renson 411 und rotec W11
Die Auswahl des Einbaurahmens entscheidet über Optik, Montage und Anschlussqualität, weil der Rahmen den Einbau wesentlich beeinflusst. Deshalb sollte dieser Punkt nicht erst auf der Baustelle geklärt werden. Für das Renson Lüftungsgitter 411 und rotec W11 gibt es mehrere sinnvolle Ausführungen.
Standardausführung mit Anschlagrahmen
Die Standardausführung ist ein einliegendes Lüftungsgitter mit Anschlagrahmen. Diese Lösung eignet sich für viele Fassadenöffnungen und Technikräume. Das Gitter wird in die Öffnung eingesetzt. Der Rahmen bildet den sichtbaren Abschluss.
Der Vorteil liegt in der klaren und sauberen Optik. Außerdem lässt sich diese Variante gut planen. Wichtig ist jedoch, dass das Einbaumaß eindeutig angegeben wird. Gerade bei Sanierungen sollte ein Aufmaß erfolgen.
Ausführung ohne Anschlagrahmen 411ZF

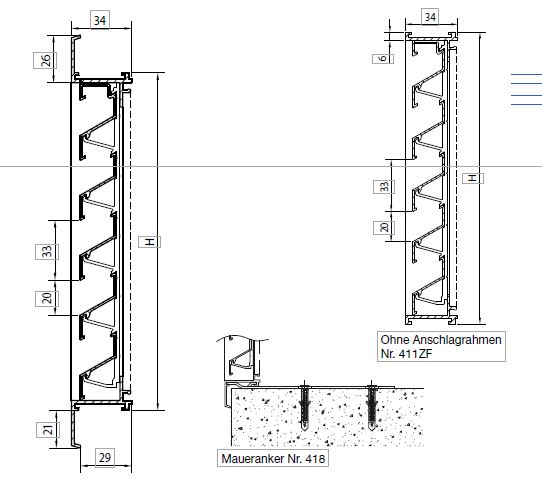

Die technische Zeichnung zeigt auch eine Ausführung ohne Anschlagrahmen. Diese Variante wird als 411ZF bezeichnet. Sie kann sinnvoll sein, wenn das Gitter in eine vorhandene Rahmenkonstruktion integriert wird.
Diese Lösung kann optisch sehr interessant sein. Denn die sichtbare Rahmenkante wird reduziert. Allerdings müssen Öffnung, Toleranzen, Befestigung und Anschluss sehr genau geplant werden. Ohne Anschlagrahmen verzeiht die Konstruktion weniger Ungenauigkeiten.
Gegenrahmen für Sanierung und schwierige Öffnungen
Ein Gegenrahmen kann bei Sanierungen besonders hilfreich sein. Denn Bestandsöffnungen sind oft nicht maßhaltig. Manchmal sind Kanten ungleichmäßig. Außerdem fehlen häufig klare Bezugspunkte für die Montage.
Der Gegenrahmen schafft eine definierte Einbauebene. Dadurch lässt sich das Lüftungsgitter sauberer einsetzen. Gleichzeitig verbessert sich die sichtbare Anschlussqualität. Für Planer und Metallbauer ist der Gegenrahmen daher eine sinnvolle Option.
Wasserabflussrinne und Wasserschenkel
Wasserabflussrinne und Wasserschenkel sind wichtige Optionen bei bewitterten Fassaden. Sie sollten nicht nur als Zubehör betrachtet werden. Vielmehr können sie für die Funktion entscheidend sein.
Wenn eine Öffnung starkem Schlagregen ausgesetzt ist, muss die Entwässerung früh geprüft werden. Das gilt besonders bei Dachhauben, Lüftungshauben, Technikzentralen und exponierten Fassaden. rotec kann diese Punkte projektbezogen prüfen und die passende Ausführung empfehlen.
Technische Zeichnung Renson 411 und rotec W11 mit Wasserabflussrinne als PDF herunterladen
Sonderformen und dosierbare Ausführung
Die technische Unterlage nennt auch Sonderformen und dosierbare Ausführungen. Sonderformen können bei runden, segmentförmigen oder architektonisch besonderen Öffnungen interessant sein. Eine dosierbare Ausführung kann sinnvoll sein, wenn der Luftdurchlass reguliert werden soll.
Solche Varianten sollten jedoch immer technisch abgestimmt werden. Denn jede Veränderung beeinflusst Luftdurchlass, Druckverlust, Bedienbarkeit und Montage.
Befestigung mit Maueranker Nr. 418
Für das Renson Lüftungsgitter 411 ist der Maueranker Nr. 418 die Standardbefestigung. Diese Befestigung wird in der Ausschreibungsunterlage und in der Montageanleitung genannt. Sie ist für die Typen 411, 412 und 491 vorgesehen.
Der Maueranker stellt die Verbindung zum Baukörper her. Trotzdem muss der Befestigungsgrund sorgfältig geprüft werden. Denn Beton, Mauerwerk, Stahl, Holz oder vorhandene Unterkonstruktionen stellen unterschiedliche Anforderungen.
Die Montageanleitung weist ausdrücklich darauf hin, dass Dübel und Schrauben zur Wandart und zum Untergrund passen müssen. Das Montagematerial für den Untergrund ist bauseitig.
Deshalb sollte die Befestigung nicht pauschal behandelt werden. Sie muss zur Einbausituation, zur Gittergröße und zur Windlast passen.
Klipsfeder Nr. 419 für kleine Lüftungsgitter
Für kleine Abmessungen kann die Klipsfeder Nr. 419 verwendet werden. Die Montageanleitung nennt dafür Lüftungsgitter bis 500 x 500 mm beziehungsweise 0,25 m². Außerdem sind mindestens zwei Klipsfedern pro Seite vorgesehen.
Diese Befestigung kann für kleine Lüftungsöffnungen sehr praktisch sein. Sie ermöglicht eine schnelle und optisch saubere Montage. Allerdings eignet sie sich nicht automatisch für größere Gitter oder hohe Belastungen.
Bei größeren Abmessungen, schwierigen Untergründen oder höheren Windlasten sollte die Befestigung projektbezogen geprüft werden. Dann ist meist eine robustere Lösung erforderlich.
Montagespiel, Öffnungsmaß und Aufmaß
Die Montageanleitung zeigt beim Einbau ein Montagespiel mit X plus 10 mm. Das ist ein wichtiger Hinweis für die Planung. Denn die Bauöffnung muss passend zum Gitter geplant werden.
Für die Bestellung muss eindeutig festgelegt werden, welches Maß gemeint ist. Es gibt Einbaumaß, Lichtmaß und Außenmaß. Werden diese Begriffe verwechselt, entstehen schnell falsche Bestellungen.
Bei Neubauten sollte das Maß aus der Ausführungsplanung eindeutig abgeleitet werden. Bei Sanierungen empfiehlt sich ein Aufmaß vor Ort. Gerade alte Öffnungen sind oft unregelmäßig. Deshalb ist eine genaue Maßprüfung vor Fertigung besonders wichtig.
Unterkonstruktion bei größeren Lüftungsgittern
Bei Lüftungsgittern ab ungefähr 3 m² ist laut technischer Unterlage eine bauseitige Unterkonstruktion erforderlich. Diese muss zur Spannweite und zur Windlast passen.
Das ist ein zentraler Punkt für Fassadenbauer und Planer. Große Lüftungsgitter dürfen nicht nur über das Rahmenmaß betrachtet werden. Windlast, Eigengewicht, Befestigungsabstände, Untergrund und Einbaulage müssen zusammen bewertet werden.
Statik, Unterkonstruktion und Tragfähigkeit des Baukörpers sind bauseits zu planen und nachzuweisen. rotec kann die eigenen Lüftungsgitter liefern und auf Wunsch systemgerecht montieren. Die Schnittstelle muss jedoch früh und klar beschrieben werden.

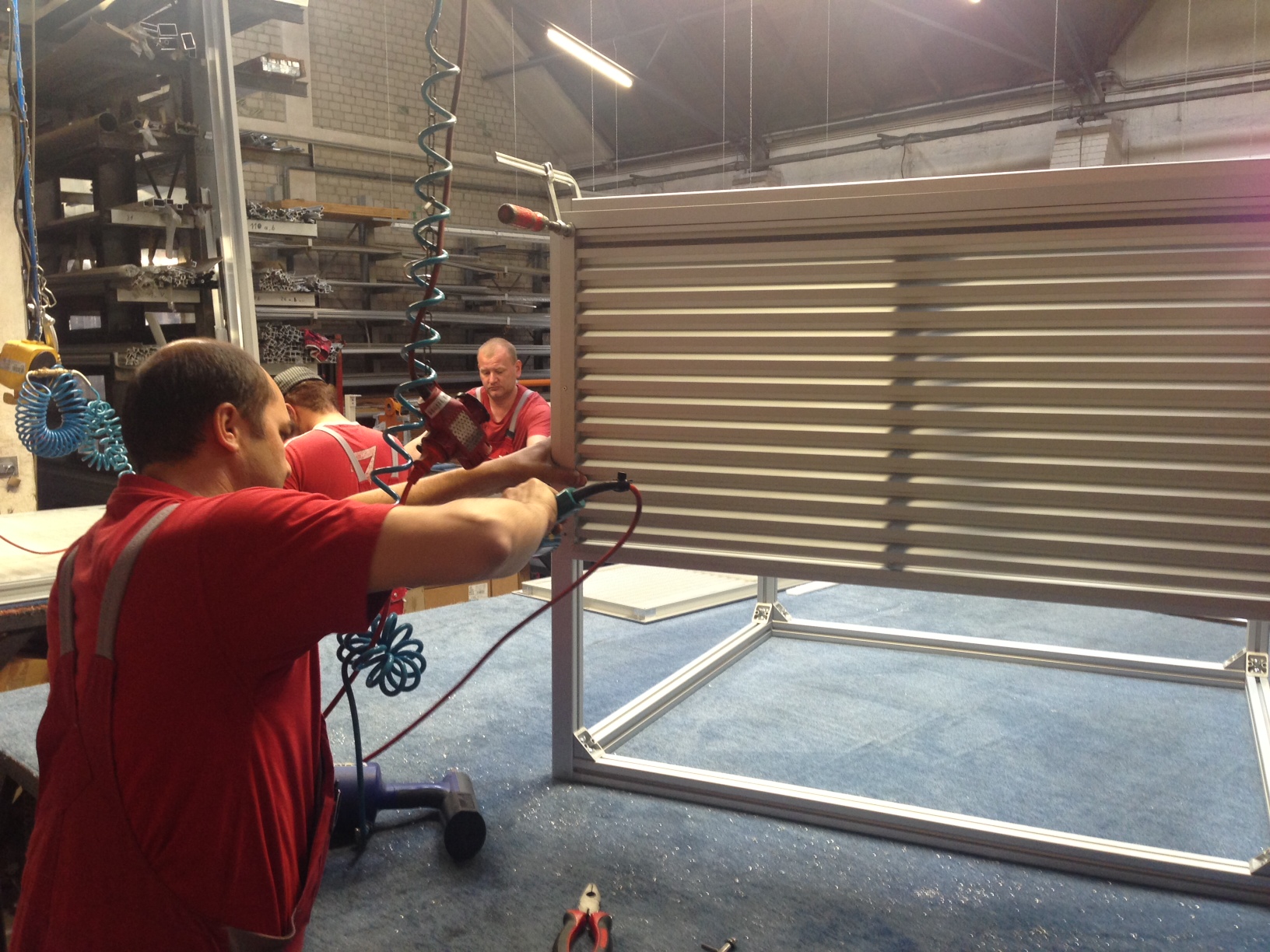

Montage durch rotec
rotec kann Lüftungsgitter nicht nur liefern, sondern auf Wunsch auch montieren, damit die Ausführung besser zur Einbausituation passt. Das ist besonders sinnvoll bei größeren Fassaden, Dachhauben, Lüftungshauben, Dacheinhausungen und technischen Bauwerken.
Die rotec Montage kann projektbezogen mehrere Leistungen umfassen. Dazu gehören Aufmaß, technische Abstimmung, Lieferung, Positionierung, Befestigung und sichtseitige Kontrolle. Außerdem können Montageabläufe mit anderen Gewerken abgestimmt werden.
Gerade bei größeren Projekten ist diese Abstimmung wertvoll. Denn Lüftungsgitter liegen häufig an Schnittstellen. Sie betreffen Fassade, Haustechnik, Dachanschluss, Unterkonstruktion und Entwässerung. Deshalb sollte die Montage nicht isoliert betrachtet werden.
Architektenberatung bei größeren Bauvorhaben
Bei größeren Bauvorhaben wie Fassaden, Dacheinhausungen, Technikzentralen und Dachaufbauten schickt rotec gerne einen Architektenberater vorbei. Dadurch können wichtige Punkte direkt am Objekt geklärt werden.
Dazu gehören Einbausituation, Luftleistung, Befestigung, Oberfläche, Rahmenausführung, Montagefolge und Schnittstellen. Auch Sonderformen, Gegenrahmen, Wasserabflussrinnen oder spezielle Oberflächen lassen sich vor Ort besser beurteilen.
Für Architekten und Planungsbüros ist diese Beratung besonders hilfreich. Denn viele Details lassen sich am Objekt schneller klären als über einzelne Zeichnungen. Gleichzeitig erhält der Bauherr mehr Planungssicherheit.

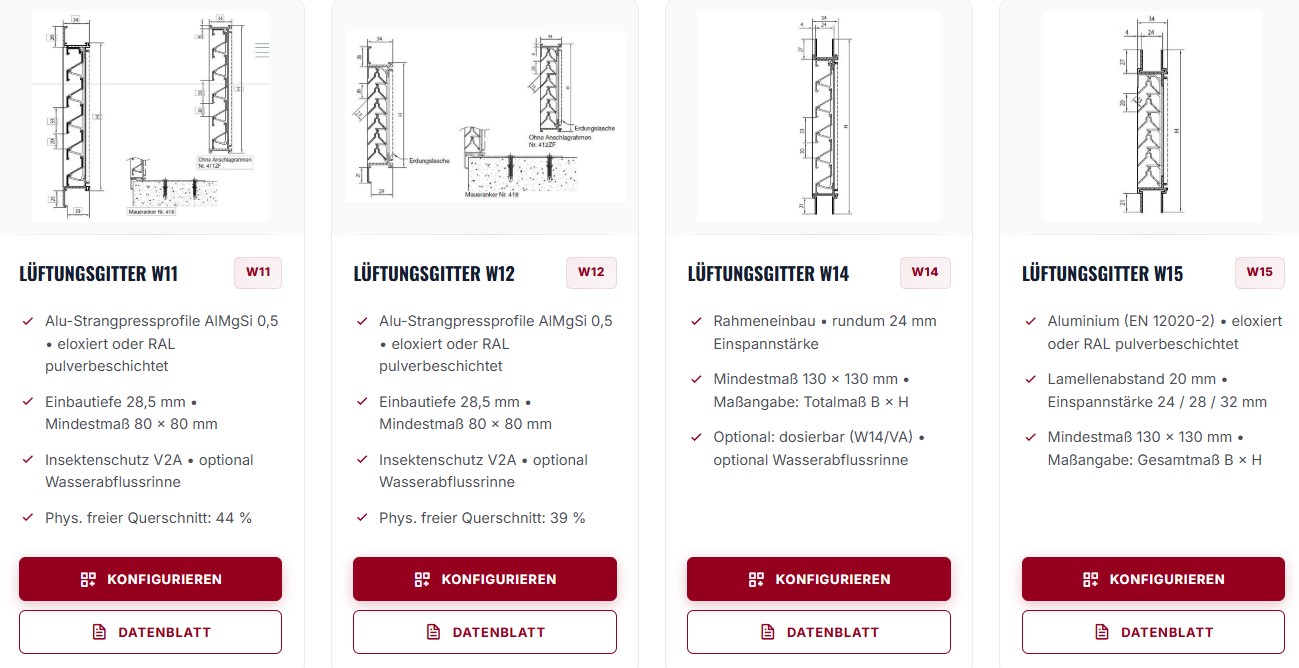

rotec W11 Lüftungsgitter online konfigurieren
Ein besonderer Vorteil liegt in der digitalen Beschaffung. Das rotec W11 Lüftungsgitter kann im rotec Lüftungsgitter Shop online konfiguriert werden. Der Kunde kann Maße, Oberfläche und Ausstattung vorbereiten. Anschließend kann rotec die technische Machbarkeit prüfen.
Für Kunden bedeutet das einen klaren Zeitgewinn. Wer nach Renson Lüftungsgitter 411 sucht, findet über die rotec Typenlogik schnell die passende Ausführung. Dadurch wird aus einer Suchanfrage schneller ein konkreter Auftrag.
Planungsunterlagen zum Download
Für Architekten, Planungsbüros, Metallbauer, Fassadenbauer und technische Einkäufer stellt rotec wichtige Planungsunterlagen zum rotec W11 Lüftungsgitter bereit. Das rotec W11 entspricht dem Renson Lüftungsgitter 411 und kann für Fassadenöffnungen, Technikräume, Dachhauben und Lüftungshauben eingesetzt werden.
Die Unterlagen unterstützen Planung, Ausschreibung, CAD Bearbeitung und Montagevorbereitung. Die konkrete Eignung für Luftleistung, Einbausituation, Unterkonstruktion, Statik, Windlast, Befestigung, Entwässerung und Montage ist objektbezogen zu prüfen.
Datenblatt 411/W11
Technische Daten, Material, Maße, freier Querschnitt, Befestigung, Optionen und Standardmaße zum rotec W11 beziehungsweise Renson Lüftungsgitter 411.
Instructions de montage
Montagehinweise für Lüftungsgitter 411, 412 und 491 mit Maueranker Nr. 418, Klipsfeder Nr. 419, Montagespiel und Befestigungshinweisen.
Zeichnung mit Wasserabflussrinne
Schnittvarianten mit Flansch sowie Ausführung mit Wasserabflussrinne für Planung, Einbau und Entwässerung.
CAD Dateien für Planung und Detailabstimmung
Für CAD Planung, Fassadendetails und technische Projektunterlagen stehen ergänzende DWG und DXF Dateien zur Verfügung.
Hinweis: Die Unterlagen dienen als technische Planungsgrundlage. Luftleistung, Einbausituation, Unterkonstruktion, Statik, Windlast, Befestigung, Entwässerung und Montage müssen objektbezogen geprüft werden. Für größere Bauvorhaben unterstützt rotec auf Wunsch mit technischer Beratung und Architektenberatung vor Ort.
Offizielle Renson Produktseite zum Lüftungsgitter 411 öffnen
Expressdienst für Lüftungsgitter bis 10 Stück
Für kleinere Aufträge, Reparaturen, Nachträge und kurzfristige Baustellenbedarfe bietet rotec nach technischer Prüfung einen Expressdienst für Lüftungsgitter bis 10 Stück an. Dieser Service richtet sich besonders an Metallbauer, Fassadenbauer, Haustechniker, Facility Manager und Bauunternehmen.
Der Expressdienst eignet sich vor allem für technisch klare Ausführungen. Dazu gehören einfache rotec W11 Lüftungsgitter mit eindeutigen Maßen, festgelegter Oberfläche und klarer Ausstattung. Voraussetzung sind vollständige technische Angaben, verfügbare Materialien und eine machbare Standardausführung.
Für eine schnelle Bearbeitung sollten diese Angaben direkt übermittelt werden:
- Typ rotec W11, entspricht Renson Lüftungsgitter 411.
- Einbaumaß Breite x Höhe in mm.
- Stückzahl bis maximal 10 Stück.
- Oberfläche, zum Beispiel E6 EV1 oder RAL Farbton.
- Insektenschutz ja oder nein.
- Rahmenausführung und Befestigungswunsch.
- Optionen wie Wasserabflussrinne oder Gegenrahmen.
- Lieferanschrift und gewünschter Termin.
- Ansprechpartner für technische Rückfragen.
Wenn diese Angaben vollständig vorliegen, kann rotec die technische Prüfung schneller durchführen. Dadurch lassen sich Lieferzeiten verkürzen und Baustellen besser unterstützen.
Kurze Lieferzeiten durch klare Prozesse
Kurze Lieferzeiten entstehen nicht nur durch schnelle Fertigung, sondern auch durch klare technische Angaben. Deshalb verbindet rotec die Maßfertigung in Berlin mit digitaler Konfiguration und direkter Fachberatung.
Besonders beim rotec W11 ist dieser Ablauf sinnvoll. Kunden suchen nach Renson Lüftungsgitter 411 und finden die passende rotec Zuordnung W11. Anschließend können Maße, Oberfläche und Ausstattung geklärt werden. Dadurch wird aus einer allgemeinen Anfrage schneller ein konkreter Auftrag.
Für Standardausführungen und kleine Stückzahlen sind kurze Lieferzeiten ein starkes Argument. Bei Sonderformen, besonderen Oberflächen, größeren Abmessungen oder umfangreichen Bauvorhaben erfolgt die Terminabstimmung projektbezogen. Dadurch bleibt die Qualität gesichert.
Tägliche Lieferung von rotec Lüftungsgittern in Deutschland
rotec liefert Lüftungsgitter, Wetterschutzgitter, Dachhauben, Lüftungshauben und passende Systemkomponenten regelmäßig in ganz Deutschland. Über die rotec Spedition werden täglich wichtige deutsche Großstädte und Wirtschaftsregionen angefahren. Dadurch profitieren Kunden von planbaren Abläufen, kurzen Lieferwegen und einer zuverlässigen Projektabwicklung.
Das gilt nicht nur für einzelne Lüftungsgitter. Auch Dachhauben mit eingebauten Lüftungsgittern 411 werden bei rotec versandfertig vorbereitet. Die Bauteile werden transportsicher verpackt und für die Auslieferung bereitgestellt. Dadurch wird sichtbar, dass rotec nicht nur Einzelprofile verarbeitet, sondern komplette Systemelemente für technische Gebäudeöffnungen liefern kann.
Zu den regelmäßig angefahrenen Großstädten gehören unter anderem Berlin, Hamburg, München, Köln, Frankfurt am Main, Stuttgart, Düsseldorf, Leipzig, Dresden und Hannover. Gerade für Metallbauer, Fassadenbauer, Industriebetriebe und technische Einkäufer ist diese Logistik ein großer Vorteil.
Die tägliche Lieferung ist besonders wichtig, wenn Baustellen eng getaktet sind. Lüftungsgitter werden häufig erst nach Aufmaß oder nach Klärung der Anschlussdetails bestellt. Deshalb ist eine zuverlässige Speditionslogistik entscheidend.
Für kleinere Stückzahlen ergänzt der Expressdienst die reguläre Lieferung. Für größere Bauvorhaben stimmt rotec Lieferung, Verpackung, Positionierung und Montage projektbezogen ab. Dadurch entsteht ein sicherer Ablauf von der Fertigung bis zur Baustelle.

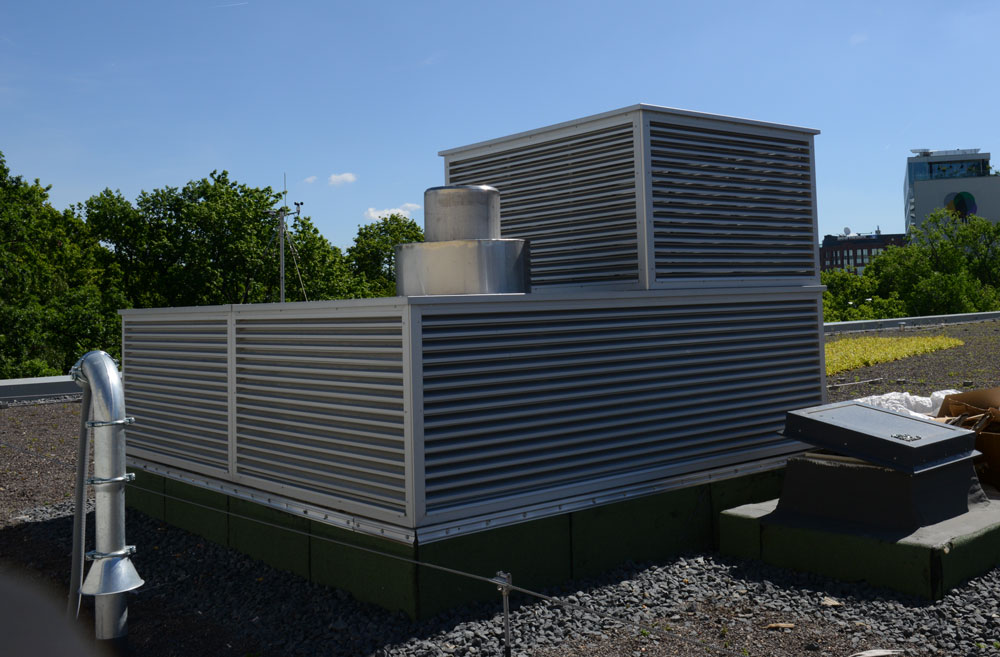

rotec W11 in Dachhauben, Lüftungshauben und Dacheinhausungen
Das rotec W11 Lüftungsgitter wird auch in rotec Dachhauben und Lüftungshauben verbaut. Das ist besonders sinnvoll, wenn Luft sicher durch Dachaufbauten geführt werden muss. Typische Anwendungen sind Schachtentlüftungen, Technikräume, Tiefgaragenentlüftungen, Dachaufbauten und Dacheinhausungen.
Bei Dachhauben und Lüftungshauben zählt nicht nur die sichtbare Optik. Entscheidend sind freier Querschnitt, Wetterschutz, Insektenschutz, Wartungsmöglichkeit und Anschluss an die Dachkonstruktion. Deshalb müssen Größe, Gitterfläche und Einbausituation sauber geplant werden.
Weitere Informationen zu passenden rotec Systemlösungen finden Sie hier:
- rotec Dachhauben Sonderbau
- rotec Dachhaube RW3000 plus
- Entrauchungshauben für Tiefgaragen und Dachschächte
- Grilles de ventilation et de protection contre les intempéries Fabrication chez rotec à Berlin
Diese Links stärken den Themencluster. Außerdem zeigen sie Google und KI Suchsystemen, dass rotec nicht nur ein einzelnes Gitter anbietet. Vielmehr bietet rotec passende Systemlösungen für Lüftung, Dachhauben, Fassaden und technische Gebäudeöffnungen.
Ausschreibungstext zum Kopieren
Dieser Text kann als technische Grundlage für Leistungsverzeichnisse genutzt werden. Projektbezogene Anforderungen sind durch die Fachplanung zu prüfen.
Ausschreibungstext rotec W11 entspricht Renson Lüftungsgitter 411
Leistungsumfang
Liefern und, sofern beauftragt, fachgerecht montieren eines einliegenden Aluminium Lüftungsgitters als Wetterschutzgitter und Lüftungselement für Fassadenöffnungen, Technikräume, Lüftungsschächte, Dachhauben, Lüftungshauben, Dacheinhausungen oder vergleichbare bauliche Öffnungen.
Ausführung als rotec W11 Lüftungsgitter, entspricht Renson Lüftungsgitter 411. Der Auftragnehmer führt das Lüftungsgitter als einliegendes Aluminium Lüftungsgitter mit horizontal angeordneten Lamellen aus. Dadurch entsteht eine kontrollierte Luftführung mit sauberem Fassadenanschluss und wirksamem Schutz der Öffnung gegen Witterungseinflüsse.
Material, Maße und Oberfläche
Die Herstellung erfolgt aus stranggepressten Aluminiumprofilen AlMgSi 0,5 gemäß EN 12020 2. Der Lamellenabstand beträgt ca. 33,3 mm. Die Einbautiefe beträgt ca. 29 mm. Das Überfalzmaß beträgt ca. 21 mm. Das Mindestmaß beträgt nach technischer Unterlage 100 x 100 mm. Die Bestellung und Fertigung erfolgen nach Einbaumaß, angegeben als Breite x Höhe in mm.
Das Lüftungsgitter ist in der Standardausführung mit Insektenschutz aus Edelstahl 304, Maschenweite 2,3 x 2,3 mm, auszuführen. Alternativ können nach technischer Klärung andere Maschenteilungen, Insektenschutz aus Edelstahl 316, ein abnehmbarer Insektenschutz oder eine Ausführung ohne Insektenschutz vorgesehen werden.
Der Auftragnehmer führt die Oberfläche nach Vorgabe der Planung aus. Zulässig sind E6 EV1 eloxiert mit ca. 20 Mikron oder pulverbeschichtet nach RAL Farbton mit ca. 60 bis 80 Mikron. Farbton, Glanzgrad, Sichtseiten und Oberflächenanforderungen sind vor Fertigung mit Auftraggeber, Planer oder Bauleitung abzustimmen.
Luftdurchlass, Wetterschutz und Entwässerung
Der optische freie Querschnitt beträgt gemäß technischer Grundlage 59 Prozent. Der physische freie Querschnitt beträgt 50 Prozent. Die Fachplanung muss die Eignung für die geforderte Luftmenge, den zulässigen Druckverlust und die geplante Luftgeschwindigkeit prüfen.
Die Wasserdichtigkeit beziehungsweise Wasserabweisung ist nach EN 13030 und nach technischer Produktunterlage zu berücksichtigen. Bei stark bewitterten Fassaden, exponierten Dachaufbauten oder sensiblen Technikräumen sind Wasserabflussrinne, Wasserschenkel oder zusätzliche Anschlussdetails projektbezogen zu prüfen.
Befestigung, Unterkonstruktion und Optionen
Die Befestigung erfolgt in der Standardausführung über Maueranker Nr. 418, sofern die Einbausituation dafür geeignet ist. Für kleine Abmessungen bis 500 x 500 mm beziehungsweise 0,25 m² kann eine Befestigung mit Klipsfeder Nr. 419 vorgesehen werden. Dabei sind mindestens zwei Klipsfedern pro Seite zu verwenden.
Dübel, Schrauben und sonstige Befestigungsmittel sind passend zur Wandart, zum Untergrund und zur Einbausituation auszuwählen. Das Montagematerial für den bauseitigen Untergrund ist bauseits zu stellen, sofern nichts anderes vereinbart wird.
Bei Lüftungsgittern ab ungefähr 3 m² ist eine bauseitige Unterkonstruktion vorzusehen. Diese Unterkonstruktion ist passend zu Spannweite, Windlast, Eigengewicht, Befestigungsgrund und Einbausituation zu bemessen. Statik, Unterkonstruktion, Befestigungsgrund und Tragfähigkeit des Baukörpers sind bauseits zu planen und nachzuweisen.
Als Rahmenausführung ist die Standardausführung mit Anschlagrahmen vorzusehen, sofern nicht anders ausgeschrieben. Alternativ sind nach technischer Klärung Ausführungen ohne Anschlagrahmen, Gegenrahmen, Sonderformen, dosierbare Ausführungen, Sandwichpaneel auf der Rückseite, Kabelöffnung, abnehmbarer Insektenschutz, Filter, Wasserabflussrinne oder Wasserschenkel möglich.
Lieferung und Herstellerangabe
Die Lüftungsgitter sind maßhaltig, montagegerecht vorbereitet und nach vereinbarten Positionen zu liefern. Sichtflächen sind während Transport, Lagerung und Montage vor Beschädigungen zu schützen. rotec liefert die Bauteile verpackt und, sofern vereinbart, positionsbezogen gekennzeichnet.
Hersteller beziehungsweise Lieferant: rotec Berlin Metalltechnik GmbH, Werner Voss Damm 58, 12101 Berlin. Ausführung als rotec W11 Lüftungsgitter, entspricht Renson Lüftungsgitter 411.
Hinweis zur Ausschreibung: Dieser Ausschreibungstext ist eine technische Grundlage. Projektbezogene Anforderungen an Luftleistung, Windlast, Unterkonstruktion, Statik, Oberfläche, Entwässerung, Brandschutz, Wartung und Montage müssen objektbezogen geprüft werden.
Typische Fehler bei Planung und Bestellung
Ein häufiger Fehler ist die unklare Maßangabe. Deshalb muss immer festgelegt werden, ob Einbaumaß, Lichtmaß oder Außenmaß gemeint ist. Diese Klärung sollte vor jeder Bestellung erfolgen.
Ein zweiter Fehler betrifft den freien Querschnitt. Viele Planer betrachten nur die sichtbare Öffnung. Allerdings sind physischer freier Querschnitt, Druckverlust und Insektenschutz ebenfalls wichtig.
Ein dritter Fehler ist eine zu späte Klärung der Befestigung. Gerade bei großen Gittern müssen Unterkonstruktion, Windlast und Befestigungsgrund früh geprüft werden.
Ein vierter Fehler betrifft die Typenbezeichnung. Wer W411 sucht, meint häufig rotec W11 oder Renson 411. Deshalb sollte in der Kommunikation immer stehen: rotec W11 entspricht Renson Lüftungsgitter 411.
Ein fünfter Fehler entsteht bei stark bewitterten Einbausituationen. Hier sollten Wasserabflussrinne, Wasserschenkel und Anschlussdetails rechtzeitig geprüft werden.
Warum rotec der richtige Partner ist
rotec verbindet technische Beratung, Metallverarbeitung, Lieferung und Montage zu einer praxisnahen Lösung. Für Architekten, Planer, Metallbauer und Industriebetriebe ist diese Kombination besonders wertvoll. Denn Lüftungsgitter sind keine reinen Katalogprodukte. Sie müssen zur Einbausituation passen.
rotec fertigt in Berlin und verfügt über langjährige Erfahrung mit Lüftungsgittern, Wetterschutzgittern, Dachhauben, Lüftungshauben und Fassadenlösungen. Außerdem unterstützt rotec Kunden bei technischen Fragen, Maßklärung, Oberflächenwahl und Projektabwicklung.
Ein weiterer Vorteil liegt in der qualitätsgesicherten Fertigung. rotec arbeitet mit hohem Qualitätsanspruch und verfügt über wichtige Nachweise wie DIN EN ISO 9001:2015, DIN EN 1090 1 und 2 EXC 1 und 2 sowie DIN EN ISO 3834 3. Dadurch erhalten Planer, Metallbauer und Industriekunden einen Partner, der technische Gebäudeöffnungen nicht nur als Produkt, sondern als projektspezifische Lösung betrachtet.
Qualität beginnt bei rotec nicht erst in der Fertigung, sondern bereits in der technischen Beratung. Deshalb ist rotec ein starker Partner, wenn aus einer technischen Öffnung eine funktionierende, langlebige und optisch saubere Lösung entstehen soll.
Weitere Informationen zum Unternehmen finden Sie auf der Webseite der rotec Berlin Metalltechnik GmbH. Ergänzende Metallprodukte finden Sie außerdem im rotec Profishop.
Call to Action: rotec W11 konfigurieren und Planungsunterlagen nutzen
Sie planen ein Renson Lüftungsgitter 411 oder suchen die passende rotec Lösung? Dann ist das rotec W11 Lüftungsgitter die richtige Zuordnung. Nutzen Sie den rotec Lüftungsgitter Konfigurator oder sprechen Sie rotec direkt an.
Für die technische Planung stehen ergänzend ein Datenblatt, eine Montageanleitung, PDF Zeichnungen sowie DWG und DXF Dateien zum Download bereit. Dadurch können Architekten, Planungsbüros, Metallbauer und Fassadenbauer die Ausführung schneller prüfen und in ihre Projektunterlagen übernehmen.
Für kleinere Stückzahlen bis 10 Lüftungsgitter bietet rotec einen Expressdienst nach technischer Prüfung. Für größere Bauvorhaben wie Fassaden, Dachhauben, Lüftungshauben und Dacheinhausungen kommt auf Wunsch ein rotec Architektenberater vor Ort.
Jetzt rotec W11 Lüftungsgitter online konfigurieren
Weitere Lüftungsgitter und Wetterschutzgitter im rotec Lüftungsgitter Shop ansehen
FAQ zu Renson Lüftungsgitter 411 und rotec W11
Welches Lüftungsgitter von rotec entspricht Renson 411?
Das passende rotec Lüftungsgitter ist W11. Die eindeutige Zuordnung lautet: rotec W11 entspricht Renson Lüftungsgitter 411.
Ist W411 die richtige Bezeichnung?
W411 ist eine verständliche Suchvariante. Fachlich richtig ist jedoch rotec W11. Deshalb sollte immer erklärt werden: rotec W11 entspricht Renson Lüftungsgitter 411.
Kann ich Renson Lüftungsgitter 411 online konfigurieren?
Ja. Über den rotec W11 Konfigurator kann die entsprechende rotec Ausführung online konfiguriert werden.
Gibt es einen Ausschreibungstext für Renson 411 und rotec W11?
Ja. Der Beitrag enthält einen ausführlichen Ausschreibungstext zum Kopieren. Zusätzlich stellt rotec ein Datenblatt und Planungsunterlagen zum Download bereit.
Gibt es DWG und DXF Zeichnungen für Renson 411 und rotec W11?
Ja. rotec stellt CAD Dateien als DWG und DXF bereit. Diese Dateien unterstützen Architekten, Planungsbüros, Metallbauer und Fassadenbauer bei der technischen Planung.
Gibt es eine Montageanleitung für Renson 411 und rotec W11?
Ja. Die Montageanleitung wird als PDF bereitgestellt. Sie enthält Hinweise zu Maueranker Nr. 418, Klipsfeder Nr. 419, Montagespiel und bauseitigem Befestigungsmaterial.
Welche Einbaurahmen gibt es für Renson 411?
Möglich sind Standardausführung mit Anschlagrahmen, Ausführung ohne Anschlagrahmen, Gegenrahmen und weitere Sonderausführungen.
Wie wird Renson 411 montiert?
Die Standardbefestigung erfolgt mit Maueranker Nr. 418. Für kleine Abmessungen kann die Klipsfeder Nr. 419 verwendet werden.
Wann brauche ich eine Unterkonstruktion für Lüftungsgitter?
Ab ungefähr 3 m² ist eine bauseitige Unterkonstruktion erforderlich. Sie muss zu Spannweite und Windlast passen.
Kann rotec Lüftungsgitter kurzfristig liefern?
Ja. Für kleine Stückzahlen bis 10 Lüftungsgitter bietet rotec nach technischer Prüfung einen Expressdienst an.
Wird rotec W11 in Dachhauben verbaut?
Ja. rotec W11 Lüftungsgitter werden auch in rotec Dachhauben und Lüftungshauben eingesetzt.
Kommt rotec zur Beratung auf die Baustelle?
Bei größeren Bauvorhaben wie Fassaden, Dachhauben und Dacheinhausungen kommt auf Wunsch ein rotec Architektenberater vor Ort.
Welche Oberfläche ist für rotec W11 möglich?
Typisch sind E6 EV1 eloxiert oder RAL Pulverbeschichtung. Die genaue Oberfläche wird projektbezogen festgelegt.
Für wen eignet sich rotec W11?
rotec W11 eignet sich für Architekten, Planungsbüros, Metallbauer, Fassadenbauer, Bauunternehmen, Industriebetriebe und technische Einkäufer.
FR
DE
EN
ES
IT
NL
PL
