Schallschutzlamellen Montage Hochhaus City West Berlin
Hinweis zur Einordnung dieses Beitrags
Aktualisiert am 19.02.2026
Video. Montagephasen beim Aufbau der Anlage
Dieses Video zeigt die einzelnen Phasen des Aufbaus einer Schallschutz Lamellenanlage auf der Baustelle. Zu sehen sind die Montagevorbereitung, die Positionierung der Lamellenträger sowie der schrittweise Einbau der Lamellenfelder und der Anschlussdetails.
Video zeigt die Montagephasen beim Aufbau einer Schallschutz Lamellenanlage auf bauseitiger Unterkonstruktion.
Mehr Hintergrund, Planungshinweise und typische Fehler findest Du in der Pillar Seite Schallschutzlamellen für Technikzentralen, Dachanlagen und Parkhäuser.

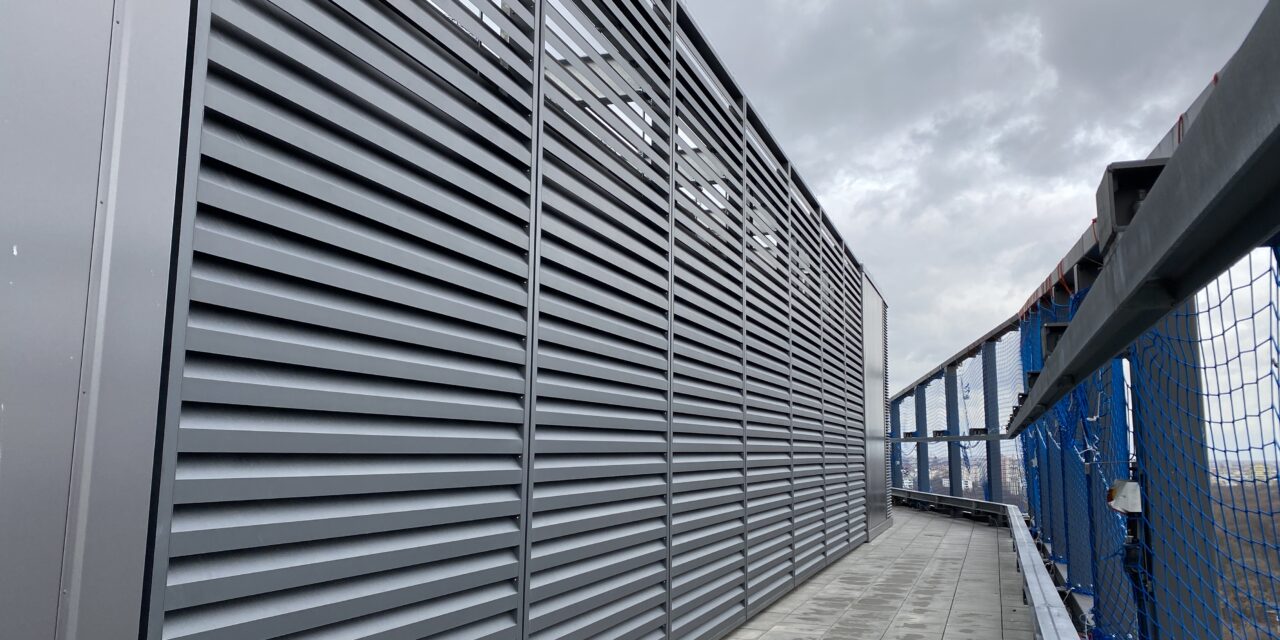

Ausgangslage im Projekt. Dachtechnik im Wohnumfeld
In der Berliner City West treffen viele Nutzungen eng aufeinander. Es gibt Wohnen, und es gibt Büros, und es gibt Technik auf dem Dach. Genau diese Mischung führt in der Praxis häufig zu Beschwerden. Denn moderne Klimaanlagen laufen lange, und sie erzeugen dabei hörbare Geräusche. Deshalb brauchte dieses Hochhaus eine Lösung, die den Anlagenbetrieb sicherstellt, und gleichzeitig die Nachbarschaft schützt. rotec hat dafür Schallschutzlamellen verarbeitet und montiert, damit die Geräuschabstrahlung sinkt, und damit die Luftführung der Anlage erhalten bleibt.
Viele Bauherren unterschätzen an dieser Stelle einen Punkt. Schallschutz darf nicht gegen Luftleistung geplant werden. Denn wenn der Luftdurchsatz sinkt, steigen Temperaturen. Und dann sinkt die Effizienz der Anlage. Deshalb war eine offene Einhausung mit akustischer Wirkung sinnvoll.
Planungsbezogene Aspekte einer Lamellenwand werden auch im Beitrag Schallschutz Lamellenwand aus Aluminium in Berlin erläutert.
Zielsetzung. Lärmschutz und Luftführung als abgestimmtes System
Das Ziel war klar definiert. Die Geräuschabstrahlung sollte reduziert werden. Gleichzeitig musste die Luftführung der Dachtechnik erhalten bleiben. Außerdem sollte die Lösung wartungsfreundlich sein. Denn Service und Instandhaltung müssen auch später sicher möglich sein.
Schallschutzlamellen reduzieren Schall, und sie lassen Luft passieren. Dadurch wird die Technik weiterhin zuverlässig betrieben, und die Umgebung wird entlastet. Entscheidend ist jedoch immer das Gesamtsystem. Dazu gehören Geometrie, Anschlussdetails, Befestigung und Montagequalität.
Systemaufbau im Projekt. Profilcodes und Funktion

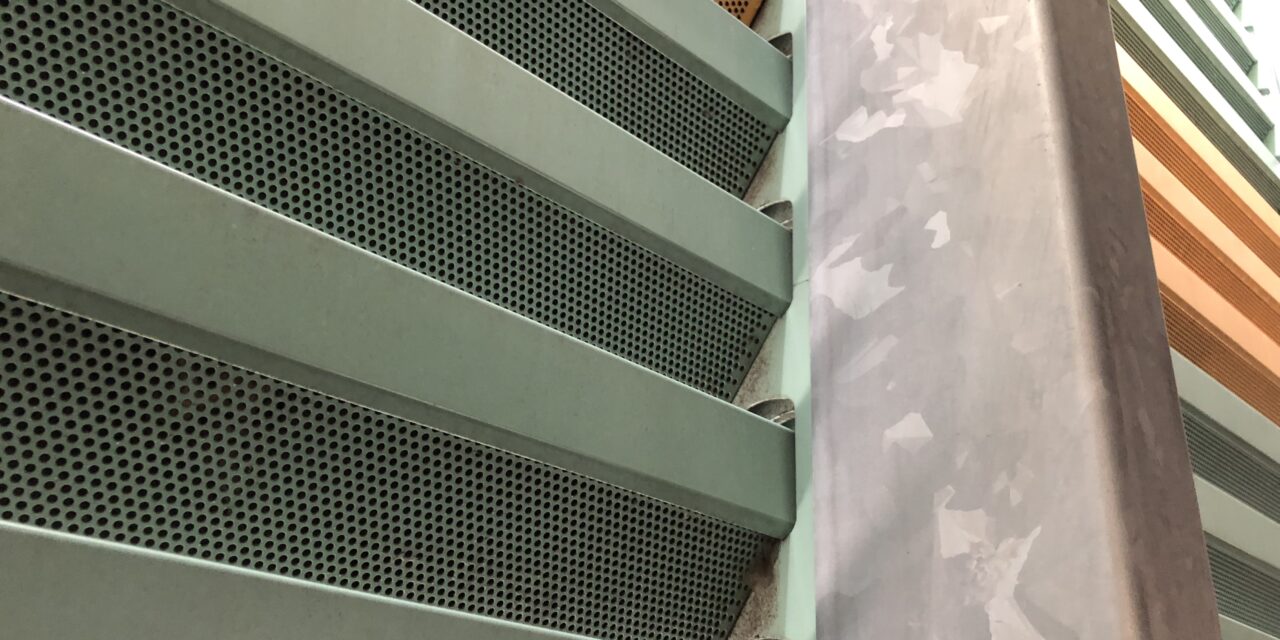

In diesem Bauvorhaben wurden akustisch wirksame Lamellen mit dem Profilcode L.150 ACS eingesetzt. Zusätzlich wurden Wetterschutzfelder mit dem Profilcode L.066.01 integriert. Diese Kombination ist in der Praxis sinnvoll, weil sie zwei Aufgaben abdeckt. Einerseits wird die akustische Wirkung erreicht. Andererseits wird die Luftführung mit Wetterschutz und definierten Strömungswegen unterstützt.
Wichtig ist dabei eine saubere Auslegung. Nicht jede Lamelle wirkt akustisch. Und nicht jede Einhausung funktioniert thermisch. Deshalb braucht es eine klare Systementscheidung, bevor gefertigt und montiert wird.
Warum eine reine Einhausung oft nicht reicht
Viele denken bei Lärmproblemen zuerst an geschlossene Einhausungen. Das klingt einfach, und es wirkt logisch. In der Praxis entstehen jedoch häufig neue Probleme. Es kann Wärmestau entstehen, und es kann Druckverlust entstehen. Außerdem wird Wartung schwieriger, wenn Zugänge fehlen. Ebenso können neue Schallpfade entstehen, weil Durchdringungen und Fugen falsch geplant werden.
Eine offene Einhausung mit Schallschutzlamellen ist deshalb oft die robustere Lösung. Sie reduziert Lärm, und sie hält die Luftleistung stabil. Gleichzeitig bleibt der Zugang zur Technik planbar.
Klare Schnittstelle. Unterkonstruktion und Statik sind bauseits
Die Unterkonstruktion und die statische Auslegung sind grundsätzlich bauseits zu erbringen. Das heißt, die ausführende Baufirma liefert Unterkonstruktion und Statik. rotec ist als Montagepartner dafür verantwortlich, dass die Lamellenträger an der Unterkonstruktion systemgerecht und nach Vorgaben des Systems befestigt werden. Diese Trennung schafft Planungssicherheit, und sie reduziert Haftungsrisiken. Außerdem lässt sich der Ablauf dadurch sauber dokumentieren, und das ist im Baualltag ein echter Vorteil.

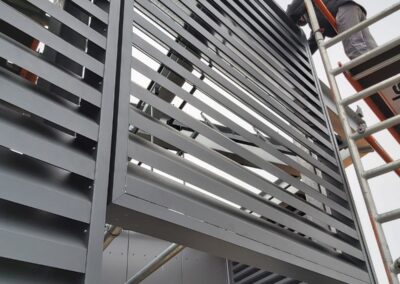

rotec Montage im Projekt. Warum Ausführung das Ergebnis bestimmt
Bei Schallschutz zählt nicht nur das Bauteil. Es zählt die Ausführung. Denn Schall findet Wege, wenn Fugen offen bleiben. Ebenso entstehen Schallbrücken, wenn Anschlüsse nicht mitgedacht werden. Deshalb ist die Montagequalität ein Kernfaktor.
Im Projekt City West war die systemgerechte Montage der Lamellenträger entscheidend. Die Befestigungspunkte mussten passen. Außerdem mussten Anschlussdetails sauber ausgeführt werden. Und zugleich durfte die Luftführung der Anlage nicht beeinträchtigt werden. Genau deshalb ist es wichtig, dass Planung und Montage eng zusammenarbeiten.
Typische Fehler bei Dachanlagen und wie man sie vermeidet
Luftdurchsatz wird zu klein geplant
Wenn der freie Querschnitt zu klein ist, steigt die Temperatur. Dann sinkt die Effizienz, und Störungen nehmen zu. Deshalb muss der Strömungsweg früh bewertet werden, und zwar bevor die Geometrie festgelegt wird.
Wartungszugänge fehlen
Ohne Türen oder Revisionsfelder wird Service teuer. Außerdem werden provisorische Öffnungen geschaffen, und dadurch leidet die akustische Wirkung. Deshalb müssen Zugänge früh geplant werden.
Schallbrücken an Anschlüssen
Schallbrücken entstehen an Übergängen. Das betrifft Fugen, und es betrifft Befestigungen. Deshalb müssen Anschlussdetails akustisch gedacht werden, damit das System später auch wirkt.
Unklare Verantwortlichkeiten
Wenn nicht klar ist, wer was liefert, entsteht Streit. Deshalb gilt, Unterkonstruktion und Statik bauseits. Montage der Lamellenträger systemgerecht durch rotec. Diese Regel muss im Projekt schriftlich sauber geführt werden.
Wie Du diesen Projektbericht in der Planung nutzt
Dieses Projekt zeigt eine typische Aufgabenstellung im urbanen Raum. Technik muss laufen, und die Umgebung muss geschützt werden. Genau solche Fälle treten auch in anderen Städten auf. Sie betreffen nicht nur Hochhäuser. Sie betreffen auch Technikzentralen, Parkhäuser und Maschinenräume.
Wenn Du das Thema systematisch angehen willst, nutze die zentrale Wissensseite. Dort findest Du Grundlagen, Abgrenzungen und Entscheidungshilfen.
rotec Leistungen. Von Projektlogik bis Montage
rotec unterstützt Projekte vom ersten Gespräch bis zur Ausführung. Dabei steht die Schnittstellenklarheit im Vordergrund, weil sie Terminrisiken reduziert. Außerdem sorgt die projektbezogene Bearbeitung für Passgenauigkeit und für effiziente Montageabläufe. Und weil Montagequalität entscheidend ist, werden Lamellenträger systemgerecht befestigt, damit das Gesamtsystem funktioniert.
Mehr über rotec findest Du hier: rotec Berlin Metalltechnik
Weitere Informationen zu Lamellenwänden und Wetterschutzlösungen findest Du hier: Wetterschutzgitter und Lamellenwände
Call to Action
Du planst eine Einhausung für Klimaanlagen auf dem Dach, oder Du musst Lärmbeschwerden im Wohnumfeld lösen. Dann sprich frühzeitig mit rotec, damit Luftführung, Wartung und Montage als System geplant werden. Systemkomponenten findest Du ergänzend im rotec Profishop.
