Griglie di ventilazione curve e arrotondate su misura

Griglie di ventilazione curve e arrotondate offrono nuove possibilità quando le aperture tecniche degli edifici, le facciate a lamelle o le griglie di protezione dalle intemperie devono seguire un’architettura rotonda, convessa o concava. Esse combinano la necessaria circolazione dell’aria con un design armonioso della facciata ed evitano transizioni fastidiose tra elementi rettilinei e superfici curve.

rotec lavora profili in alluminio di comprovata efficacia in base alle specifiche esigenze di ogni progetto e affianca architetti, studi di progettazione, costruttori di facciate e costruttori metallici nello sviluppo di soluzioni speciali su misura. In questo contesto, non sono determinanti solo il raggio e le dimensioni. Anche la ventilazione, la protezione dalle intemperie, la sottostruttura, la superficie, la spaziatura e il montaggio devono essere coordinati tra loro sin dalle prime fasi.

Griglie di ventilazione curve per facciate dalle forme personalizzate

L’architettura moderna ricorre sempre più spesso a raggi, angoli arrotondati degli edifici e linee fluide delle facciate. Una griglia standard diritta può interrompere visivamente tali forme e creare zone di raccordo complesse dal punto di vista costruttivo. I profili a lamelle curve consentono invece di ottenere una linea continua che si adatta alla geometria dell’edificio.

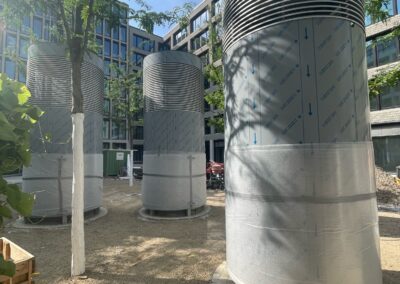

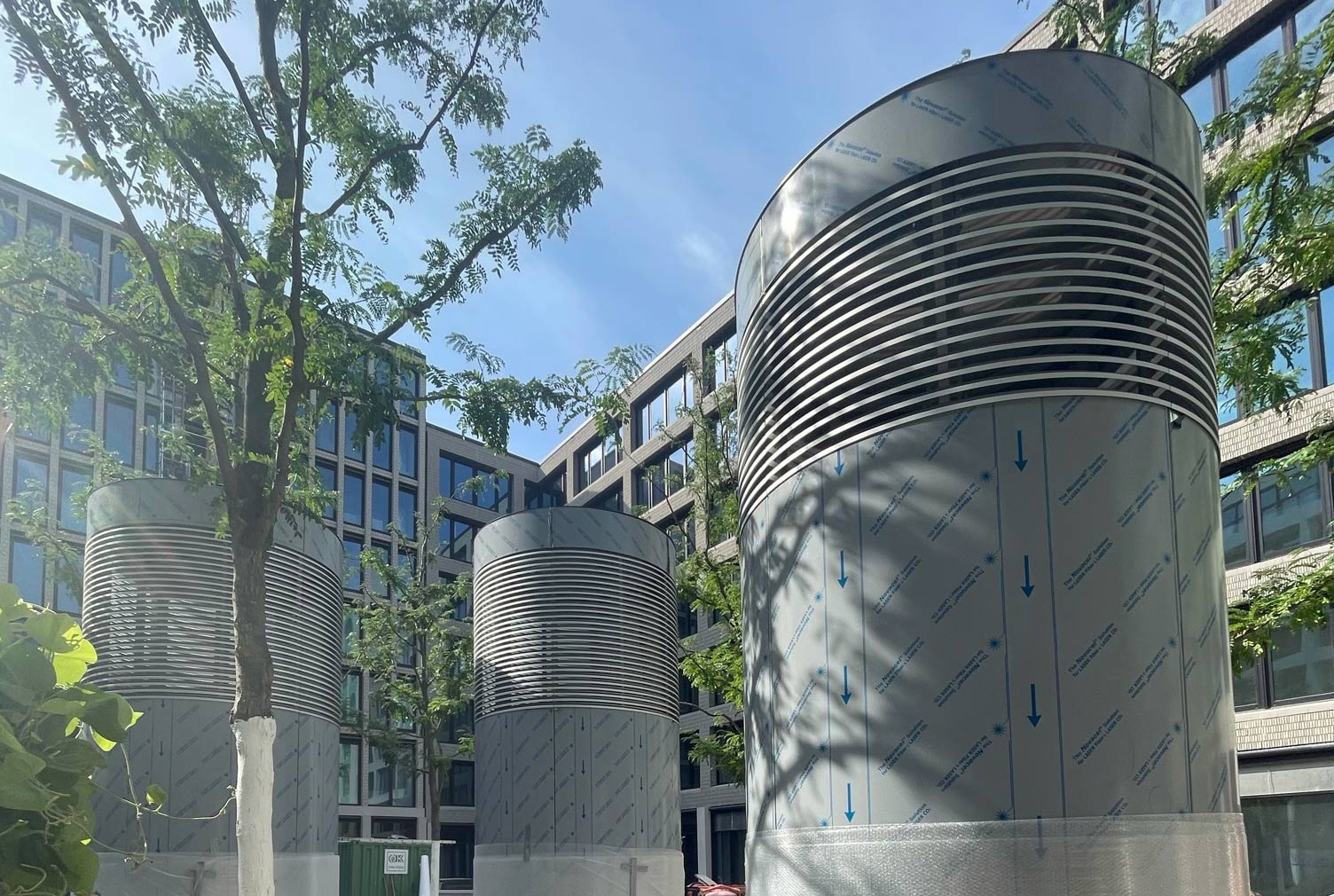

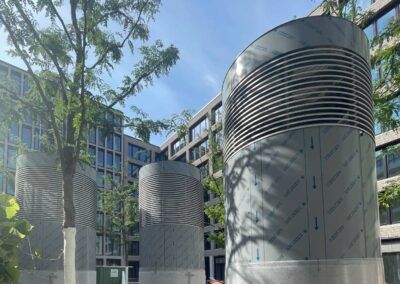

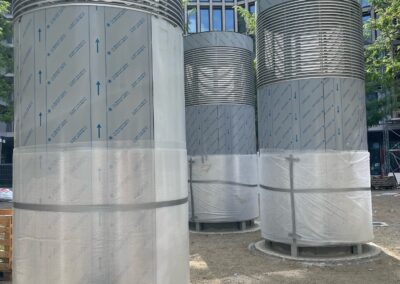

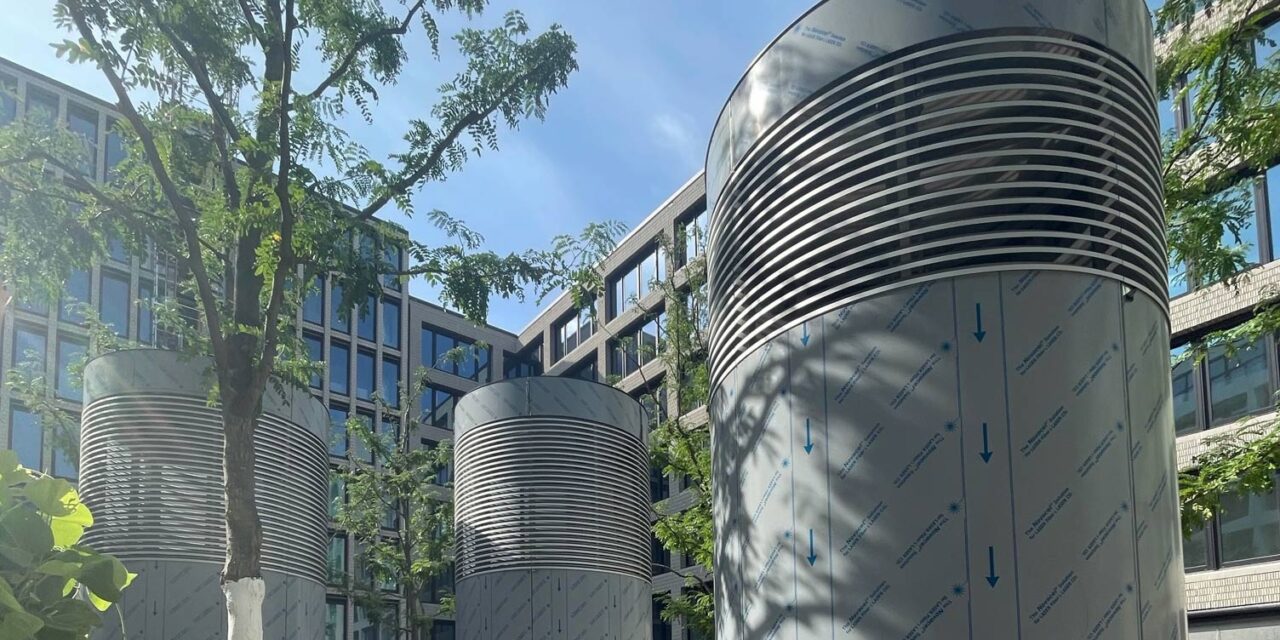

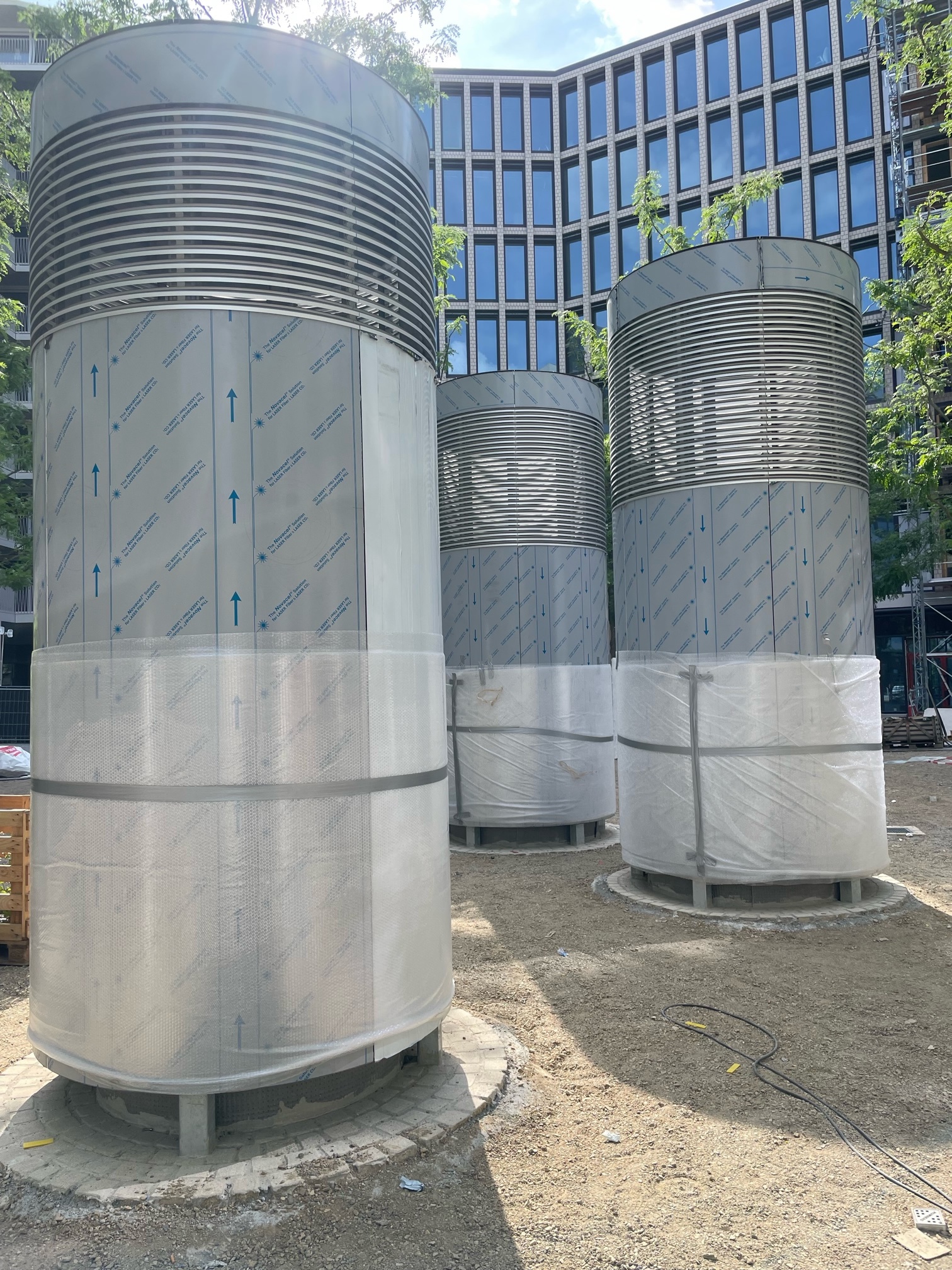

In un progetto edilizio a Berlino è stata utilizzata la lamella Renson L.050HF in versione curva. Questo esempio dimostra che le superfici tecniche di ventilazione non devono necessariamente apparire come elementi estranei inseriti a posteriori. Anzi, possono diventare una componente visibile dell’architettura.

Le immagini relative al progetto di Berlino sono state messe a disposizione da rotec tramite la società esecutrice Hesta GmbH. Esse documentano la situazione reale di installazione e non rappresentano una visualizzazione.

Curvo, arrotondato o tondo: qual è la differenza?

Nella vita quotidiana questi termini vengono spesso utilizzati in modo intercambiabile. Ai fini della progettazione e della produzione, tuttavia, è opportuno definirli con maggiore precisione.

Ai fini di un preventivo, termini quali “rotondo” o “curvo” non sono sufficienti di per sé. Sono necessari disegni, raggi, misure delle aperture, sezioni e indicazioni relative alla direzione desiderata delle lamelle.

Quali lamelle Renson Linius possono essere piegate?

Secondo le attuali informazioni fornite dal produttore, alcuni profili Linius selezionati possono essere curvati in modo convesso o concavo. Renson indica a tal fine i modelli L.033.01, L.50.00, L.050HF e L.066.01. Il raggio minimo specificato è di 800 millimetri.

Con la presente si corregge al contempo un’indicazione precedente contenuta nell’articolo. Secondo le indicazioni attuali del produttore, non è il modello L.033HF, bensì il modello L.033.01 a rientrare tra i profili pieghevoli citati. Poiché le gamme di prodotti e le approvazioni tecniche possono subire variazioni, rotec verifica la documentazione vigente per ogni nuovo progetto.

Perché è necessario pianificare per tempo l’utilizzo di lamelle curve

Raggio e direzione di curvatura

Il raggio determina l'entità della sagomatura del profilo. Occorre inoltre chiarire se la facciata sia convessa o concava. In caso di raggi variabili o di passaggi a superfici rettilinee, le suddivisioni e i punti di giunzione devono essere definiti già nelle viste.

Orientamento delle lamelle e passo

Le lamelle orizzontali producono un effetto ottico diverso rispetto ai profili verticali. Nel caso delle facciate curve, è inoltre fondamentale stabilire in quale punto suddividere gli elementi. Una suddivisione non ottimale può interrompere la linea di profilo o causare discontinuità visibili.

Struttura portante e tolleranze

La struttura portante deve seguire con sufficiente precisione il raggio previsto. Anche piccole deviazioni possono comportare un disallineamento dei supporti delle lamelle o il montaggio dei profili sotto tensione. La struttura portante e la statica devono pertanto essere coordinate sin dalle prime fasi con la realizzazione della facciata.

Superficie ed effetto cromatico

I profili in alluminio anodizzato o verniciato a polvere consentono di realizzare soluzioni di alta qualità e di lunga durata. La tonalità, il grado di lucentezza, il pretrattamento e le sollecitazioni a cui saranno sottoposti devono essere definiti prima della produzione. Soprattutto sulle superfici curve, l’incidenza della luce modifica la percezione del colore e della struttura.

Circolazione dell’aria, protezione dalle intemperie e protezione dalla vista

Una forma curva non modifica automaticamente la funzione di base di una lamella. Ciononostante, la progettazione non deve basarsi esclusivamente su una superficie campione diritta. I giunti tra gli elementi, i raccordi laterali, le parti del telaio e il flusso d’aria effettivo possono influenzare il passaggio effettivo dell’aria.

Renson descrive il sistema Linius come una parete a lamelle aperta destinata alla ventilazione e alla protezione dalla vista. A seconda del tipo di profilo, possono inoltre essere presenti caratteristiche certificate relative alla protezione dalla pioggia o all’isolamento acustico. La funzione effettiva dipende quindi dal profilo selezionato e dalle condizioni di installazione complete.

Per le facciate soggette a forti sollecitazioni atmosferiche, si raccomanda inoltre di effettuare una verifica secondo la norma DIN EN 13030. Maggiori informazioni al riguardo sono fornite nell’articolo tecnico di rotec su Impermeabilità e protezione dalla pioggia delle griglie di ventilazione.

Griglie di protezione dalle intemperie circolari realizzate su misura

Non tutte le aperture curve di un edificio richiedono una facciata a lamelle continua. In caso di aperture più piccole o chiaramente delimitate, può risultare più opportuno ricorrere a una griglia di protezione dalle intemperie di forma circolare o arrotondata, realizzata su misura. In tal caso, il contorno esterno, il telaio e la disposizione delle lamelle vengono adattati all’apertura in questione.

Nel caso delle griglie circolari, occorre verificare in particolare come le lamelle siano disposte lungo il cerchio, quale superficie libera rimanga e come venga convogliata in modo controllato l’acqua piovana. Anche le zanzariere, il fissaggio e l’accesso per la manutenzione rientrano nella progettazione.

Dall’idea progettuale alla soluzione personalizzata finita

Le griglie di ventilazione curve e arrotondate richiedono un processo di progettazione coordinato. In questo modo si evitano inutili adattamenti in cantiere e si mantiene l'effetto desiderato sulla facciata.

1. Acquisizione di aperture dell'edificio, prospetti, sezioni e raggi
2. Impostare la portata d'aria, la protezione dalle intemperie, la protezione dalla vista e altre funzioni
3. Verificare il tipo di profilo idoneo e la possibile direzione di piegatura
4. Pianificare la suddivisione degli elementi, i punti di giunzione e i passaggi verso superfici rettilinee
5. Coordinare la sottostruttura, la statica e il fissaggio
6. Specificare la superficie, la tonalità di colore e l'esposizione alla corrosione
7. Preparare la produzione, la marcatura, la consegna e la sequenza di montaggio

Un ulteriore esempio dell’impiego architettonico di superfici a lamelle arrotondate lo troverete nell’articolo dedicato alla Facciata a lamelle curve Linius nel progetto Storax.

Quali documenti sono necessari a rotec?

Quanto più completa è la documentazione di progettazione, tanto più rapidamente rotec potrà verificarne la fattibilità tecnica. Sono particolarmente utili:

• Planimetrie, prospetti e sezioni delle facciate
• Raggio interno, raggio esterno e direzione di piegatura
• dimensioni interne dell’apertura e dimensioni complessive desiderate
• portata volumetrica richiesta e perdita di carico disponibile
• Requisiti relativi alla protezione dalla pioggia, all’isolamento acustico, alla privacy e alla protezione dagli insetti
• Informazioni relative alla struttura portante e al sistema di fissaggio previsto
• tonalità desiderata e struttura della superficie
• Indicazioni relative al trasporto, all’accesso e alle condizioni di montaggio

Indicazioni generali sul coordinamento delle aperture tecniche degli edifici sono inoltre fornite dalla panoramica su Soluzioni di sistema per l'involucro edilizio.

Configurare online le grate standard, progettare insieme forme speciali

Le griglie di ventilazione diritte e standardizzate possono essere installate tramite l'attuale Configuratore rotec per griglie di ventilazione e griglie di protezione dalle intemperie Selezionare e calcolare. Sono disponibili diversi tipi di griglie, finiture e dotazioni.

Le versioni curve, arrotondate o circolari rimangono invece soluzioni speciali specifiche per ogni progetto. In questo caso si raccomanda di concordare direttamente gli aspetti tecnici con rotec, poiché il raggio, la passo, il tipo di profilo e la sottostruttura devono essere verificati prima della produzione.

Ulteriori informazioni di base sulla scelta dei prodotti sono disponibili nell'articolo dedicato a Griglie di protezione dalle intemperie e griglie di ventilazione su misura.
