Lüftungshauben als Stadtmöbel verbinden technische Gebäudelüftung mit einer zusätzlichen Nutzung der Außenfläche. Eine notwendige Lüftungshaube kann beispielsweise eine Holzauflage, Rückenlehnen oder eine integrierte Begrünung erhalten. Dadurch entsteht aus einem technischen Dachaufbau eine nutzbare und architektonisch überzeugende Sonderlösung.

Solche Konstruktionen eignen sich besonders für begrünte Tiefgaragendecken, Dachterrassen, Innenhöfe und gemeinschaftlich genutzte Außenanlagen. Allerdings dürfen Sitzflächen, Pflanzaufbauten und gestalterische Verkleidungen weder die Luftführung noch den Wartungszugang beeinträchtigen.

rotec entwickelt und fertigt projektbezogene Lüftungshauben in Berlin. Dabei stimmen wir Abmessungen, Lamellen, Oberflächen, Sitzauflagen und Revisionsmöglichkeiten auf das jeweilige Bauvorhaben ab. So entsteht eine Lösung, die technische Funktion, Aufenthaltsqualität und Architektur sinnvoll miteinander verbindet.

Das Wichtigste auf einen Blick

  • Lüftungshauben können als Sitzmöbel oder Gestaltungselement geplant werden.
  • Der erforderliche freie Querschnitt muss vollständig erhalten bleiben.
  • Tragfähigkeit, Wartung und Entwässerung benötigen eine projektbezogene Planung.
  • Holzauflagen und Rückenlehnen verbessern die Aufenthaltsqualität.
  • Begrünte Oberflächen integrieren technische Aufbauten in die Dachlandschaft.
  • rotec fertigt individuelle Lösungen passend zum jeweiligen Bauvorhaben.

Inhaltsverzeichnis

Warum Lüftungshauben die Freiraumgestaltung beeinflussen

Technische Lüftungsschächte enden häufig auf sichtbaren und intensiv genutzten Flächen. Dazu gehören Innenhöfe von Wohnquartieren, begrünte Tiefgaragendecken, Dachgärten und Terrassen von Bürogebäuden.

Eine konventionelle Lüftungshaube erfüllt dort zwar ihre technische Aufgabe. Sie beansprucht jedoch Fläche und kann das Erscheinungsbild der Außenanlage deutlich prägen. Besonders bei hochwertigen Wohnanlagen und öffentlich zugänglichen Dachflächen entsteht deshalb ein erhöhter Gestaltungsbedarf.

Architekten und Freiraumplaner suchen zunehmend nach Lösungen, welche Technik und Gestaltung miteinander verbinden. Die Lüftungshaube wird dabei nicht versteckt. Stattdessen wird sie bewusst in das architektonische Konzept aufgenommen.

Lüftungshauben als Stadtmöbel bieten dafür einen interessanten Ansatz. Sie verbinden die erforderliche Luftführung mit Sitzflächen, Pflanzbereichen oder räumlich gliedernden Elementen.

Lüftungshauben mit Sitzgelegenheit

Eine Lüftungshaube mit Sitzgelegenheit nutzt die obere Abdeckung als zusätzliche Aufenthaltsfläche. Dazu kann eine tragfähige Unterkonstruktion mit einzelnen Holzleisten oder einem geeigneten alternativen Belag ausgestattet werden.

Die Konstruktion lässt sich je nach Einbausituation als einzelne Sitzbank, langgestreckte Sitzfläche oder freistehendes Stadtmöbel gestalten. Auch eine Kombination mit Rückenlehnen oder seitlichen Begrenzungen ist grundsätzlich möglich.

Lüftungshauben mit Sitzgelegenheit schaffen einen zusätzlichen Nutzen auf Flächen, die ohnehin für technische Aufbauten benötigt werden. Gleichzeitig können separate Sitzbänke entfallen. Dadurch bleibt mehr Fläche für Wege, Pflanzen und Aufenthaltsbereiche verfügbar.

Vorteile einer kombinierten Lösung

  • Technische Flächen erhalten eine zusätzliche Nutzung.
  • Außenanlagen lassen sich klarer strukturieren.
  • Zusätzliche Sitzplätze entstehen ohne separate Möblierung.
  • Materialien und Farben können zur Architektur passen.
  • Dachterrassen und Innenhöfe gewinnen an Aufenthaltsqualität.
  • Notwendige Lüftungsaufbauten wirken gestalterisch integriert.

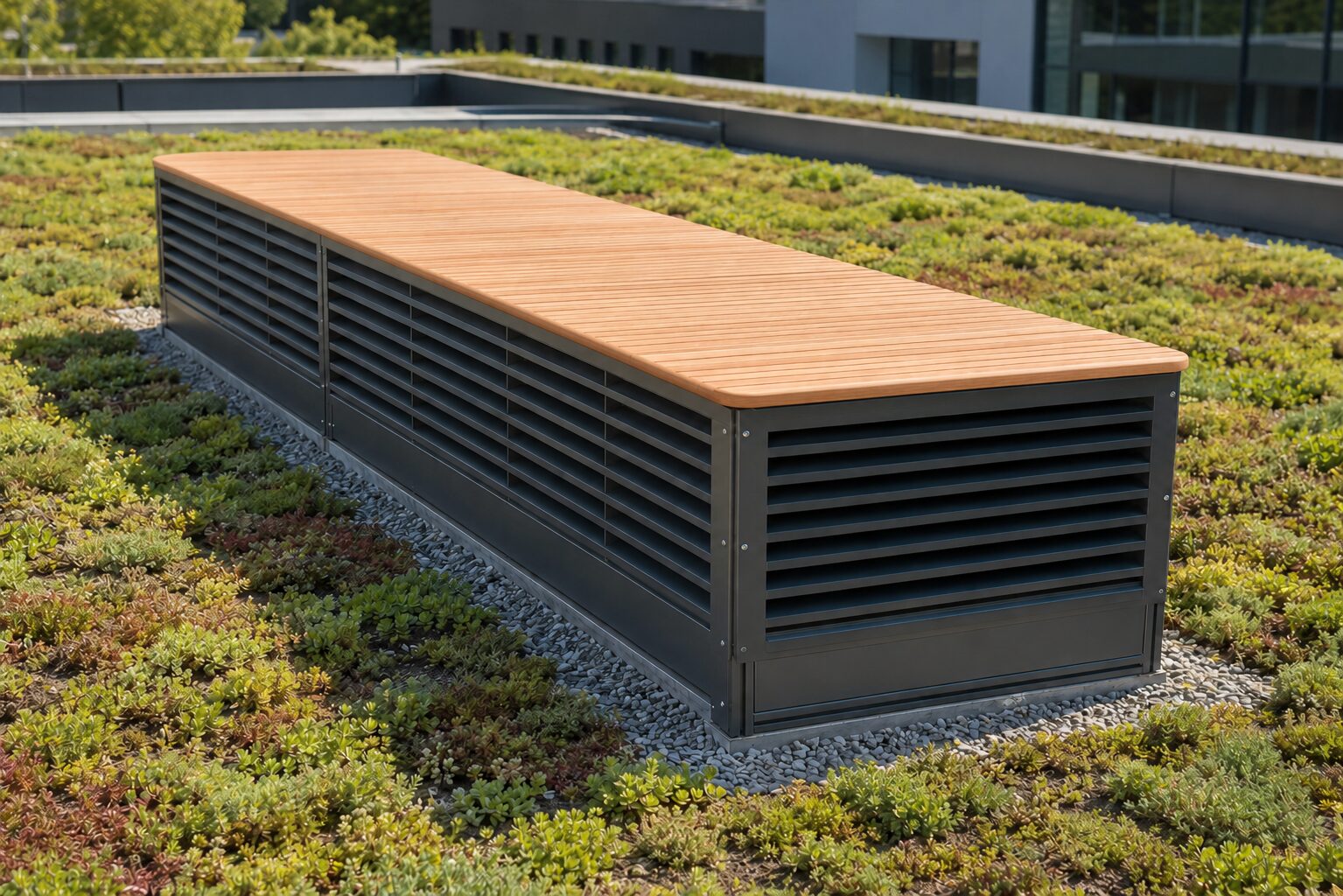

Lüftungshaube als Stadtmöbel mit Holzauflage auf einem begrünten Dach
Konzeptvisualisierung einer projektbezogenen Lüftungshaube mit Holzauflage für begrünte Dächer und gemeinschaftlich genutzte Außenflächen.

Sitzauflagen aus Holz richtig planen

Holz schafft einen warmen Kontrast zu pulverbeschichteten Metallflächen. Deshalb eignet es sich besonders für Sitzauflagen auf schwarzen, grauen oder farbig beschichteten Lüftungshauben.

Die einzelnen Holzleisten sollten mit kleinen Zwischenräumen verlegt werden. Dadurch kann Regenwasser ablaufen. Außerdem kann die Konstruktion nach Niederschlägen schneller trocknen.

Eine modulare Befestigung erleichtert den Austausch einzelner Leisten. Das verbessert die Wartungsfreundlichkeit und kann die Lebensdauer der gesamten Sitzfläche verlängern.

Wichtige Anforderungen an den Sitzbelag

  • geeignete Holzart oder witterungsbeständiges Alternativmaterial
  • sichere Befestigung ohne gefährliche Überstände
  • ausreichende Hinterlüftung
  • kontrollierte Wasserableitung
  • abgerundete oder sicher ausgebildete Kanten
  • Austauschbarkeit einzelner Elemente
  • Beständigkeit gegen Feuchtigkeit und UV Strahlung

Die konkrete Materialwahl richtet sich nach Nutzung, Pflegekonzept und gewünschter Lebensdauer. Außerdem sollten Farbe und Struktur des Belags zur umgebenden Architektur passen.

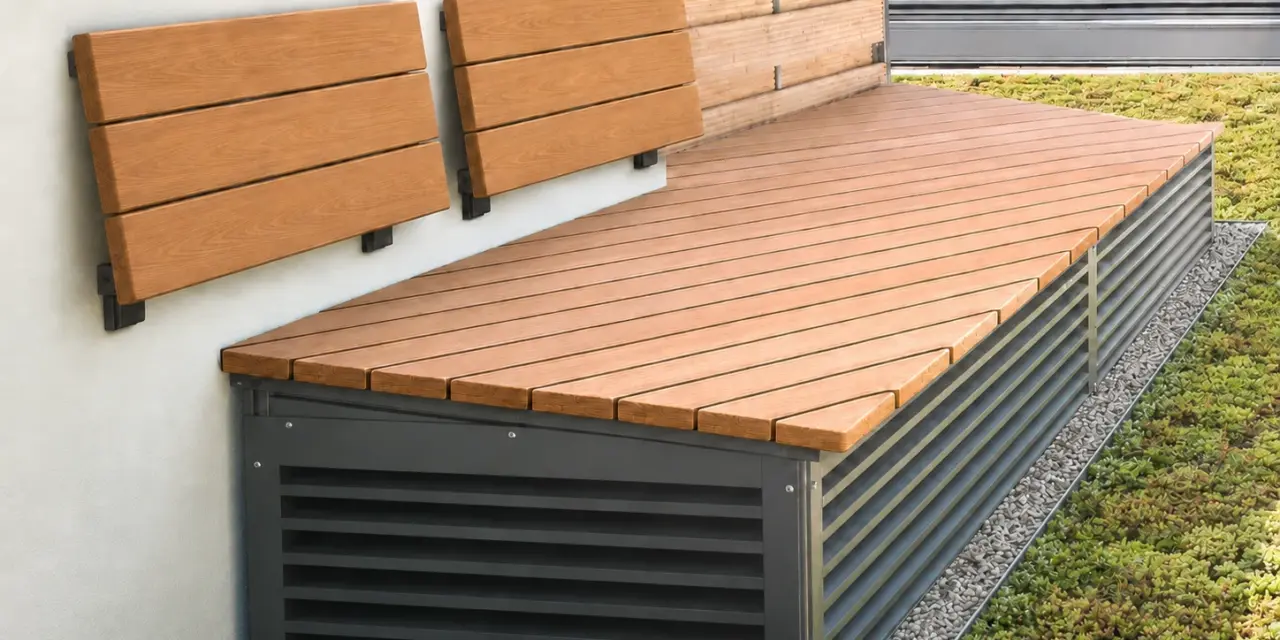

Rückenlehnen und zusätzlicher Sitzkomfort

Bei wandnah aufgestellten Lüftungshauben können separate Rückenlehnen an einer tragfähigen Wand befestigt werden. Dadurch entsteht der Eindruck einer vollwertigen Sitzbank, obwohl die technische Haube weiterhin frei zugänglich bleibt.

Alternativ lassen sich Rückenlehnen an einer eigenen Unterkonstruktion befestigen. Diese Lösung benötigt jedoch zusätzlichen Platz. Außerdem müssen Befestigung und Belastbarkeit projektbezogen nachgewiesen werden.

Bei öffentlich oder gemeinschaftlich genutzten Außenflächen sollten Sitzhöhe, Sitztiefe und Bewegungsflächen frühzeitig abgestimmt werden. Dadurch lässt sich eine komfortable und sichere Nutzung gewährleisten.

Planungshinweis: Rückenlehnen dürfen keine Wartungsöffnungen blockieren. Außerdem müssen sie so angeordnet werden, dass Revisionsarbeiten weiterhin ohne aufwendige Demontage möglich bleiben.

Freistehende Lüftungshauben als Stadtmöbel

Nicht jede Lüftungshaube befindet sich unmittelbar an einem Gebäude. Viele Tiefgaragenschächte enden innerhalb von Grünanlagen, Innenhöfen oder zwischen Wegen.

Eine freistehende Haube kann dort als eigenständiges Stadtmöbel gestaltet werden. Eine einseitige oder umlaufende Sitzauflage schafft einen klaren Zusatznutzen. Gleichzeitig bleiben die seitlichen Lamellenflächen für die Luftführung verfügbar.

Die Konstruktion kann außerdem als räumliche Begrenzung dienen. Dadurch lassen sich Aufenthaltsflächen von Pflanzbereichen oder Wegen abgrenzen.

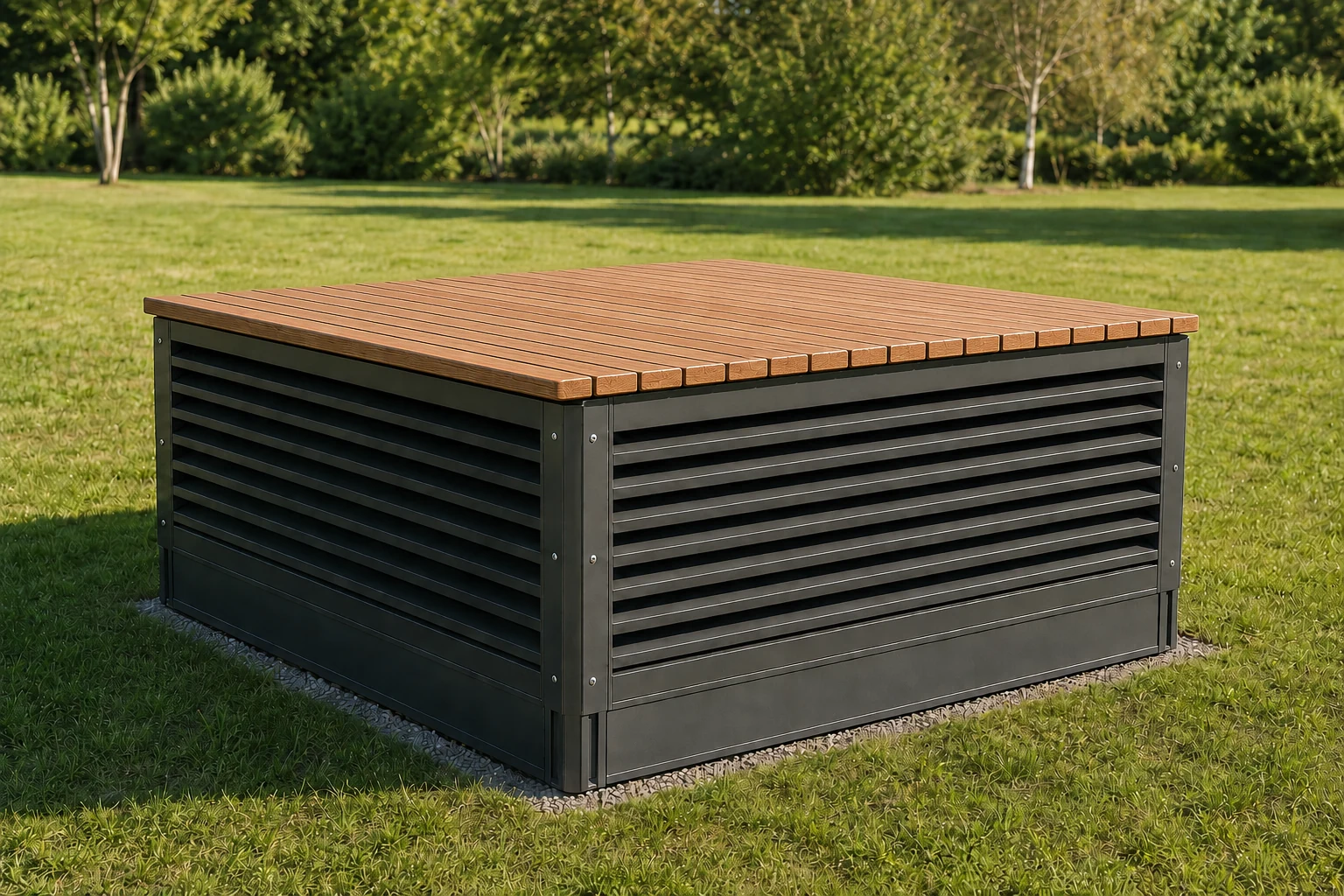

Freistehende Lüftungshaube mit Holzauflage als Sitzgelegenheit in einer Grünanlage
Konzeptvisualisierung einer freistehenden Lüftungshaube mit Holzauflage für Innenhöfe, Grünanlagen und gemeinschaftlich genutzte Außenbereiche.

Begrünte Lüftungshauben für Dachflächen

Begrünte Lüftungshauben können sich besonders harmonisch in vorhandene Dachlandschaften einfügen. Dabei wird die obere Fläche der Haube als Pflanzbereich ausgebildet.

Diese Lösung eignet sich unter anderem für Wohnquartiere, Hotels, Bürogebäude, Schulen, Kliniken und öffentlich genutzte Dachgärten.

Eine Begrünung erhöht jedoch die konstruktiven Anforderungen. Substrat, Pflanzen und gespeichertes Wasser erzeugen zusätzliche Lasten. Deshalb müssen Tragwerk und Unterkonstruktion entsprechend bemessen werden.

Auch die Entwässerung benötigt besondere Aufmerksamkeit. Wasser darf sich weder innerhalb des Pflanzaufbaus noch an der Metallkonstruktion dauerhaft sammeln.

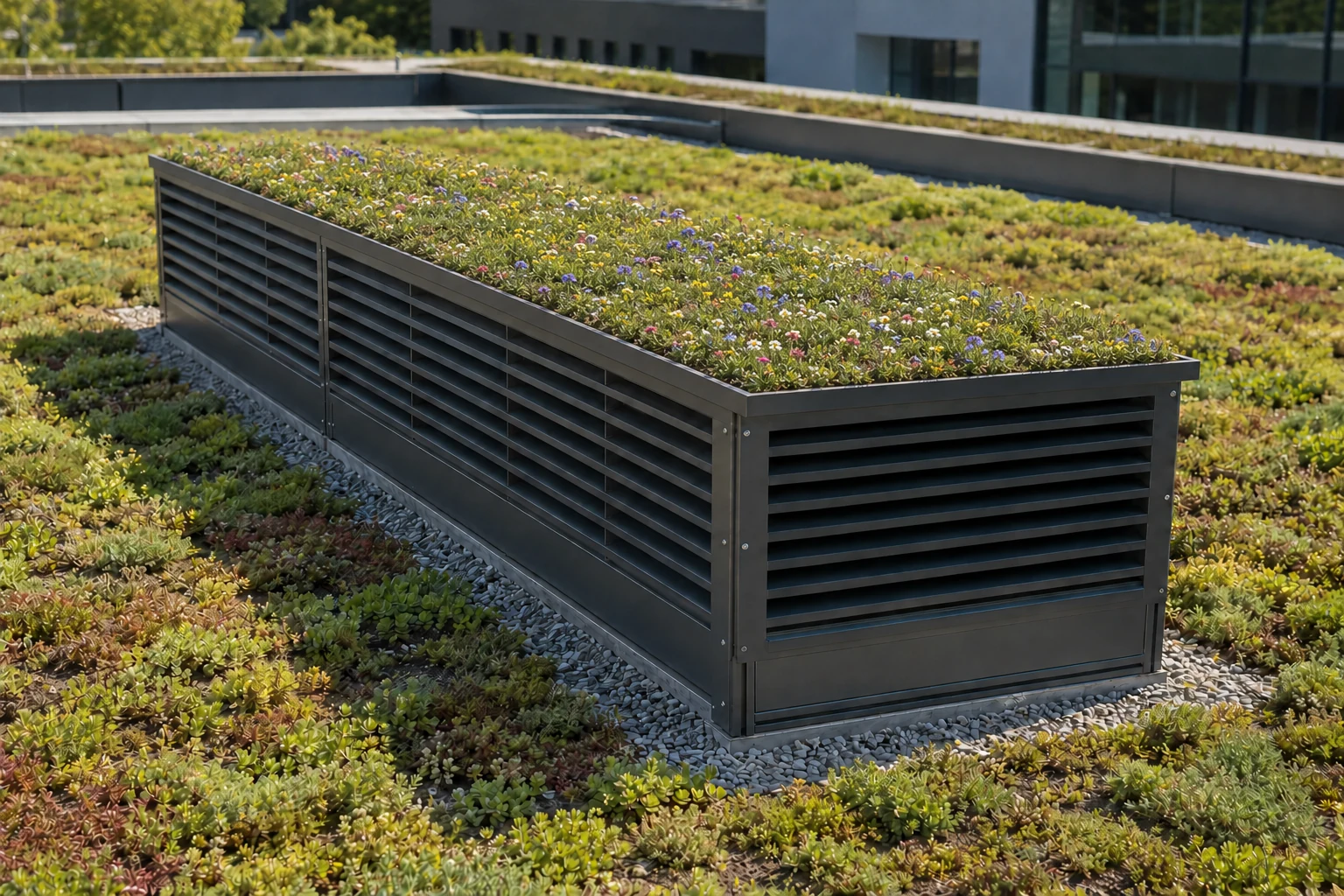

Lüftungshaube mit integrierter Begrünung und seitlichen Lamellen auf einem Gründach
Konzeptvisualisierung einer begrünten Lüftungshaube als gestalterisch integrierte Sonderlösung für Dachflächen.

Begrünung darf die Lüftung nicht beeinträchtigen

Pflanzen und Substrat dürfen weder seitliche Lamellen verdecken noch Wartungsöffnungen blockieren. Außerdem muss verhindert werden, dass Erde, Laub oder Pflanzenreste in die Lüftungsflächen gelangen.

Deshalb sind konstruktive Abstände, Einfassungen und geeignete Schutzlagen erforderlich. Die Wartung der Lüftungshaube und die Pflege der Begrünung sollten unabhängig voneinander möglich bleiben.

Weitere Informationen bietet der Beitrag Tiefgaragenentlüftung mit begrünter Dachhaube.

Der freie Querschnitt bleibt die wichtigste Planungsgröße

Die zusätzliche Nutzung darf den notwendigen Luftstrom nicht einschränken. Deshalb müssen die seitlichen Lamellenflächen ausreichend groß bleiben.

Maßgeblich ist nicht das Außenmaß der Haube. Entscheidend ist der tatsächlich nutzbare freie Querschnitt im fertigen Zustand.

Folgende Bauteile können den freien Querschnitt reduzieren:

  • Lamellen
  • Rahmen und Zwischenprofile
  • Insektenschutz
  • Sicherheitsgitter
  • Unterkonstruktionen
  • Revisionsbauteile

Auch Sitzauflagen, Rückenlehnen und Pflanzaufbauten dürfen keine Luftwege blockieren. Deshalb beginnt die Entwicklung von Lüftungshauben als Stadtmöbel immer mit der technischen Funktion.

Der Fachbeitrag Entrauchungshauben für Tiefgaragen und Dachschächte erklärt den freien Querschnitt und die technische Planung ausführlich.

Welche Lamellen können eingesetzt werden?

rotec kann Lüftungshauben je nach Einbausituation und Schutzbedarf mit unterschiedlichen Lamellen ausführen. Dabei müssen Luftleistung, Witterungsschutz und Sicherheit gemeinsam betrachtet werden.

Anforderung Mögliche Lösung Wichtiger Planungspunkt
Wetterschutz und Sichtschutz klassische Wetterschutzlamellen Anströmung und Luftgeschwindigkeit
erhöhter Regenschutz wasserabweisende Regenschutzlamellen Wasserableitung und Einbausituation
Schallschutz Schallschutzlamellen Druckverlust und Bautiefe
Stocherschutz stochersichere Lamellen keine Gleichsetzung mit Einbruchhemmung
Einbruchschutz geprüfte Lüftungsgitter in RC2 oder RC3 Befestigung und Bauwerksanschluss

Wetterschutzlamellen

Klassische Wetterschutzlamellen schützen die dahinterliegende Öffnung vor direktem Niederschlag. Zugleich reduzieren sie den Einblick in den Schacht.

Lamellen für erhöhten Regenschutz

Bei stark bewitterten Flächen können wasserabweisende Regenschutzlamellen sinnvoll sein. Dabei müssen Luftgeschwindigkeit, Anströmung und Wasserableitung gemeinsam berücksichtigt werden.

Weitere Hinweise bietet der Beitrag Lüftungsgitter und Regensicherheit nach DIN EN 13030.

Schallschutzlamellen

Wenn Ventilatoren oder technische Anlagen hörbare Geräusche erzeugen, können Schallschutzlamellen eingesetzt werden. Diese besitzen in der Regel eine größere Bautiefe und beeinflussen den Druckverlust.

Der Beitrag Schallschutzlamellen für Technikzentralen, Dachanlagen und Parkhäuser erläutert die wichtigsten Planungsgrundlagen.

Stochersichere Lamellen

Stochersichere Lamellen erschweren das Durchführen von Gegenständen. Sie können deshalb für öffentlich zugängliche Außenanlagen interessant sein.

Weitere Informationen bietet der Beitrag stochersichere Lamellenfassaden.

Einbruchhemmende Lüftungsgitter

Bei erhöhten Sicherheitsanforderungen können geprüfte Lüftungsgitter in RC2 oder RC3 berücksichtigt werden. Dabei müssen Unterkonstruktion und Bauwerksanschluss zum Sicherheitskonzept passen.

Die Unterschiede erklärt der Beitrag einbruchhemmende Lüftungsgitter in RC2 und RC3.

Wichtig: Die unterschiedlichen Schutzfunktionen dürfen nicht gleichgesetzt werden. Stochersicherheit ersetzt keine geprüfte Einbruchhemmung. Ebenso ist eine Schallschutzlamelle nicht automatisch besonders regensicher.

Tragfähigkeit und sichere Nutzung

Sobald Menschen auf einer Lüftungshaube sitzen dürfen, verändert sich die konstruktive Aufgabe. Die Haube ist dann nicht nur technischer Dachaufbau, sondern zusätzlich ein nutzbares Bauteil.

Die Tragkonstruktion muss deshalb auf die vorgesehenen Lasten abgestimmt werden. Dazu gehören Eigengewicht, Personenlasten und mögliche dynamische Einwirkungen.

Wichtige konstruktive Anforderungen

  • standsichere Unterkonstruktion
  • sichere Befestigung am Bauwerk
  • verletzungsarme Kantenausbildung
  • ausreichende Rutschhemmung
  • Vermeidung von Quetschstellen
  • Schutz vor unbefugtem Öffnen
  • sicherer Abstand zu Absturzkanten
  • klare Trennung von Sitzfläche und Wartungsöffnung

Die endgültige statische und sicherheitsbezogene Auslegung erfolgt projektbezogen durch die beteiligten Fachplaner.

Wartungszugang und Revisionsöffnungen

Auch eine gestalterisch hochwertige Lüftungshaube muss dauerhaft gewartet werden können. Deshalb darf die Sitzauflage den Zugang zu Türen, Klappen oder technischen Einbauten nicht behindern.

Je nach Konstruktion kann die Sitzfläche vollständig abnehmbar, teilweise aufklappbar oder dauerhaft außerhalb der Revisionsbereiche angeordnet werden.

Wartungstüren sollten sich öffnen lassen, ohne dass Sitzmöbel, Pflanzen oder angrenzende Bauteile entfernt werden müssen. Außerdem muss ausreichend Bewegungsraum für Wartungsarbeiten vorhanden sein.

Entwässerung und Feuchtigkeitsschutz

Regenwasser darf sich weder auf der Sitzfläche noch innerhalb der Haube dauerhaft sammeln.

Holzleisten benötigen deshalb ausreichende Zwischenräume. Geschlossene Oberflächen benötigen dagegen ein geplantes Gefälle und geeignete Abläufe.

Bei begrünten Aufbauten müssen Dränage, Filterlage und Überlaufmöglichkeiten berücksichtigt werden. Außerdem sollten Wartung und Reinigung der Entwässerung dauerhaft möglich bleiben.

Materialien und Oberflächen

Die Metallkonstruktion kann je nach Projekt aus Aluminium oder Stahl gefertigt werden. Die Auswahl richtet sich nach Abmessungen, statischen Anforderungen, Korrosionsbelastung und gewünschter Oberfläche.

Pulverbeschichtete Oberflächen ermöglichen eine große Farbauswahl. Dadurch lässt sich die Lüftungshaube an Fassaden, Fensterprofile, Geländer oder weitere Stadtmöbel anpassen.

Für Sitzauflagen kommen je nach Projekt Holz, modifizierte Holzwerkstoffe oder geeignete Verbundmaterialien infrage. Entscheidend sind Witterungsbeständigkeit, Pflegeaufwand, Oberflächentemperatur und Austauschbarkeit.

Aus der rotec Planungspraxis

Aus der rotec Planungspraxis wissen wir, dass Sitzauflage, Wartungsöffnung und Lamellenfläche häufig um denselben Bauraum konkurrieren. Deshalb wird zunächst die technische Funktion der Lüftungshaube festgelegt.

Im ersten Schritt bestimmen wir den erforderlichen freien Querschnitt und die notwendigen Lamellenflächen. Anschließend werden Wartungstüren, Revisionsöffnungen und Bewegungsbereiche eingeplant. Erst danach folgen Sitzhöhe, Sitztiefe, Holzauflage und mögliche Begrünung.

Diese Reihenfolge verhindert, dass eine gestalterisch bereits festgelegte Lösung später wegen fehlender Luftflächen oder unzureichender Wartungsmöglichkeiten geändert werden muss. Gleichzeitig können Architektur, Freiraumplanung und technische Gebäudeausrüstung frühzeitig aufeinander abgestimmt werden.

rotec Empfehlung: Die Lüftungshaube sollte bereits während der Entwurfsplanung berücksichtigt werden. Dadurch lassen sich Schachtöffnung, Lamellenflächen, Sitzgeometrie und angrenzende Grünflächen ohne unnötige Kompromisse koordinieren.

Planungscheckliste für Lüftungshauben als Stadtmöbel

Die folgende Checkliste zeigt, welche Angaben für eine belastbare technische und gestalterische Prüfung benötigt werden.

Planungsbereich Benötigte Angaben Warum diese Angaben wichtig sind
Schachtöffnung Länge, Breite, Höhe und Lage Grundlage für Abmessungen, Befestigung und Lastabtragung
Lüftung Luftmenge oder erforderlicher freier Querschnitt Grundlage für Lamellenfläche und Haubengröße
Lamellen Wetterschutz, Regenschutz, Schallschutz oder Sicherheitsanforderung Lamellenart beeinflusst Bautiefe und Luftleistung
Sitzfläche Sitzhöhe, Sitztiefe, Länge und gewünschter Belag Grundlage für Komfort, Unterkonstruktion und Materialbedarf
Rückenlehne Wandbefestigung oder eigene Unterkonstruktion Bestimmt Platzbedarf, Befestigung und Wartungszugang
Begrünung Substrathöhe, Pflanzen, Bewässerung und Entwässerung Erforderlich für Lastannahmen und Wasserführung
Wartung Türgröße, Öffnungsrichtung und Bewegungsfläche Sichert den dauerhaften Zugang zur Technik
Sicherheit Stocherschutz, Vandalismusschutz, RC2 oder RC3 Bestimmt Konstruktion, Lamellen und Befestigung
Oberfläche Material, Farbe und Korrosionsbelastung Erforderlich für Gestaltung und dauerhaften Korrosionsschutz
Montage Zufahrt, Kranmöglichkeit und Montageabschnitt Beeinflusst Teilung, Gewicht und Lieferkonzept

Je vollständiger diese Angaben vorliegen, desto genauer kann rotec die Konstruktion, die Luftflächen und den erforderlichen Fertigungsumfang bewerten.

Projektbezogene Planung und Fertigung durch rotec

Lüftungshauben als Stadtmöbel sind keine Standardprodukte mit festgelegten Abmessungen. Jede Konstruktion muss zur Schachtöffnung, Luftleistung und vorgesehenen Nutzung passen.

rotec unterstützt Architekten, Freiraumplaner, Fachplaner und Bauunternehmen bereits während der technischen Klärung. Dabei stimmen wir unter anderem folgende Punkte ab:

  • Schachtabmessungen
  • erforderlicher freier Querschnitt
  • gewünschte Lamellenart
  • Wartungszugang
  • Sitzhöhe und Sitztiefe
  • Art des Sitzbelags
  • möglicher Begrünungsaufbau
  • Oberflächen und Farben
  • Befestigung und Montage
  • Schnittstellen zu anderen Gewerken

Anschließend fertigt rotec die Metallkonstruktion projektbezogen in Berlin. Dadurch entstehen individuelle Lösungen, welche die technische Gebäudeausrüstung überzeugend in die Architektur integrieren.

Welche Angaben benötigt rotec für eine erste Prüfung?

Für eine erste technische Einschätzung sind Schachtmaße, Grundrisse, Schnitte, Luftmenge und geforderter freier Querschnitt hilfreich.

Zusätzlich benötigt rotec Angaben zum Dachaufbau, zu den gewünschten Lamellen, zur vorgesehenen Sitznutzung und zu den gestalterischen Anforderungen.

Bei einer Begrünung sind außerdem Substrathöhe, Bepflanzung, Entwässerung und mögliche Bewässerung zu berücksichtigen. Fotos oder Visualisierungen der Einbausituation erleichtern die Abstimmung.

Häufige Fragen zu Lüftungshauben als Stadtmöbel

Kann jede Lüftungshaube nachträglich als Sitzbank genutzt werden?

Nein. Eine nachträgliche Sitznutzung muss konstruktiv geprüft werden. Tragfähigkeit, Befestigung und Luftführung können eine Anpassung der gesamten Haube erforderlich machen.

Kann die Sitzfläche aus Holz gefertigt werden?

Ja. Holz eignet sich besonders gut für Sitzauflagen. Die Holzart und Befestigung müssen jedoch zur Witterungsbelastung und zur vorgesehenen Nutzung passen.

Bleibt der freie Querschnitt erhalten?

Das ist eine zentrale Voraussetzung. Sitzflächen, Begrünung und Unterkonstruktionen dürfen die notwendigen Lüftungsflächen nicht verdecken.

Können Rückenlehnen ergänzt werden?

Ja. Rückenlehnen können an einer Wand oder an einer eigenen Unterkonstruktion befestigt werden. Befestigung und Belastbarkeit müssen projektbezogen geplant werden.

Ist eine integrierte Begrünung möglich?

Ja. Dabei müssen Zusatzlasten, Entwässerung, Pflege und Abstand zu den Lüftungsflächen berücksichtigt werden.

Können Schallschutzlamellen eingebaut werden?

Ja. Allerdings beeinflussen Schallschutzlamellen Bautiefe, Luftleistung und Druckverlust. Deshalb müssen sie frühzeitig ausgewählt werden.

Sind einbruchhemmende Ausführungen möglich?

Je nach Projekt können einbruchhemmende Lüftungsgitter oder zusätzliche Sicherheitskonstruktionen eingeplant werden.

Fertigt rotec auch Einzelstücke?

Ja. rotec entwickelt und fertigt Lüftungshauben als projektbezogene Sonderkonstruktionen in Berlin.

Welche Unterlagen benötigt rotec für eine erste Planung?

Benötigt werden möglichst genaue Schachtmaße, Zeichnungen und Angaben zur erforderlichen Luftleistung. Zusätzlich sind Informationen zur Sitzfläche, Begrünung, Lamellenart, Oberfläche und Wartung hilfreich.

Fazit: Technische Lüftung wird Teil der Architektur

Lüftungshauben als Stadtmöbel schaffen einen zusätzlichen Nutzen auf Dachterrassen, Tiefgaragendecken und Außenanlagen. Sie verbinden die notwendige Luftführung mit Sitzflächen, Rückenlehnen oder einer integrierten Begrünung.

Damit die Lösung dauerhaft funktioniert, müssen freier Querschnitt, Tragfähigkeit, Wartung und Entwässerung gemeinsam geplant werden. Auch Lamellenart, Material und Oberflächengestaltung sollten bereits während der Vorplanung feststehen.

rotec verbindet technische Beratung, Konstruktion und Metallfertigung in Berlin. Dadurch entstehen individuelle Lüftungshauben, die sich funktional und gestalterisch in das jeweilige Bauvorhaben einfügen.
