Lüftungsgitter Wasserdichtigkeit nach DIN EN 13030

Lüftungsgitter Wasserdichtigkeit ist ein wichtiges Planungsthema, wenn Fassadenöffnungen, Technikzentralen, Trafostationen, Rechenzentren, Dachhauben oder Lüftungshauben gegen Regen und Schlagregen geschützt werden sollen. Ein Lüftungsgitter lässt Luft zuverlässig durch. Gleichzeitig begrenzt es den Wassereintrag in die dahinterliegende Konstruktion möglichst wirksam. In der Praxis klären viele Projekte diesen Punkt zu spät. Häufig nennen Ausschreibungen Material, Oberfläche, freien Querschnitt und Abmessung. Regenschutz, Wasserabflussrinne, Wasserschenkel, Luftgeschwindigkeit an der Ansaugseite, Rahmennähte und Entwässerung fehlen dagegen oft. Dadurch entstehen unnötige Rückfragen, technische Risiken und Missverständnisse bei Angebot, Bestellung und Montage. Dieser Fachbeitrag erklärt, wie Fachplaner Lüftungsgitter Wasserdichtigkeit nach DIN EN 13030 bewerten können. Dabei geht es fachlich nicht um absolute Dichtigkeit wie bei einer geschlossenen Wand. Entscheidend sind die geprüfte Wasserabweisung und die begrenzte Wassereindringung unter definierten Prüfbedingungen. Außerdem zeigt rotec, wann ein Standardlüftungsgitter reicht, wann eine Wasserabflussrinne erforderlich ist und wann wasserabweisende Spezialgitter wie Renson 450, Renson 450V, Renson 452 oder Renson 412 sinnvoll sind.

Wichtig für die Planung: Ein Lüftungsgitter ist wegen seiner notwendigen Luftdurchlässigkeit nicht mit einer geschlossenen, wasserdichten Gebäudehülle vergleichbar. Die Klassifizierung nach DIN EN 13030 beschreibt die Wasserabweisung unter definierten Prüfbedingungen. Entscheidend sind Gittertyp, Ansauggeschwindigkeit, Insektenschutz, Wasserabflussrinne und die konkrete Einbausituation.

Bildhinweis: Das Titelbild und die Abbildung im Abschnitt „Renson 450: Spezialgitter für sehr hohen Regenschutz“ wurden mit KI bearbeitet. Die technischen Angaben und Produkteigenschaften beruhen auf den im Beitrag genannten Herstellerunterlagen.

Planen Sie eine bewitterte Fassadenöffnung, Dachhaube oder technische Lüftungsöffnung?

rotec unterstützt Architekten, Planer, Metallbauer, Fassadenbauer und Industriebetriebe bei der Auswahl geeigneter Lüftungsgitter, Wetterschutzgitter, Regenschutzlamellen und Dachhauben.

Beratung zu Lüftungsgittern anfragen

Kurze Zusammenfassung für Planer

Lüftungsgitter Wasserdichtigkeit beschreibt, wie stark ein Lüftungsgitter eindringenden Regen und Schlagregen reduziert. Die Prüfung erfolgt nach DIN EN 13030. Dabei ermitteln Prüfer unter definierten Bedingungen, wie viel Wasser durch das Lüftungsgitter eindringt. In der vorliegenden Prüfübersicht trifft eine Schlagregensimulation auf ein Lüftungsgitter von 1 m² mit Edelstahl Insektenschutz. Zusätzlich sprüht der Prüfaufbau 75 Liter Wasser pro Stunde auf. Anschließend zählt die Wassermenge, die durch das Lüftungsgitter gelangt. Die Wasserdichtigkeitsklassen reichen von A bis D. Klasse A steht für sehr guten Wasserschutz. Klasse B beschreibt guten Wasserschutz. Klasse C nennt normalen beziehungsweise mittleren Wasserschutz. Klasse D bedeutet dagegen geringen Wasserschutz. Dabei bleibt die Luftgeschwindigkeit an der Ansaugseite immer ein entscheidender Bewertungsfaktor. Für besonders hohe Anforderungen an Regenschutz und Luftdurchlass kommen wasserabweisende Spezialgitter infrage. Dazu gehören insbesondere Renson 450 und Renson 450V. Wenn technische Anlagen zusätzlich V Lamellen, Sichtschutz, Durchstechsicherheit oder Stabilität benötigen, können Renson 452 und Renson 412 sinnvoll sein. Das Renson 411 beziehungsweise rotec W11 bleibt dagegen eine gute Standardlösung, sofern die Einbausituation passt und die Planung die Wasserabflussrinne bei Bedarf ausdrücklich berücksichtigt. Wenn zusätzlich Schalldämpfung erforderlich ist, sollten Planer Schallschutzlamellen separat bewerten. Diese Lamellen kombinieren Lüftung, Wetterschutz und Schallreduzierung. Dennoch bieten sie nicht automatisch den höchsten Schlagregenschutz. Deshalb muss die Fachplanung Regenschutz, Luftdurchlass, Druckverlust und Akustik gemeinsam prüfen.

Podcast zum Artikel

Die wichtigsten Inhalte jetzt bequem anhören

Audio Jetzt anhören >

Warum Regenschutz bei Lüftungsgittern so wichtig ist

Lüftungsgitter sitzen häufig an kritischen Punkten der Gebäudehülle. Sie werden in Fassaden, Technikräumen, Lüftungsschächten, Dachhauben, Dacheinhausungen, Trafostationen, Parkhäusern und Industrieanlagen eingesetzt. Dort müssen sie Außenluft hineinlassen oder Abluft nach außen führen. Gleichzeitig sind diese Öffnungen oft direkt bewittert. Regen, Wind, Schlagregen, Nebel, Schnee und Luftströmung treffen auf das Gitter. Je nach Lage kann die Belastung sehr unterschiedlich sein. Eine geschützte Hofseite stellt andere Anforderungen als eine Hochhausfassade, eine Dachzentrale, eine Küstenlage oder ein freistehendes Technikgebäude. Deshalb reicht es nicht aus, nur den freien Querschnitt zu betrachten. Die Planung muss Luftdurchlass, Druckverlust, Wasserabweisung, Wasserableitung, Einbauposition, Wartung und Anschlussdetails gemeinsam bewerten. Nur so entsteht eine technisch belastbare Lösung. Für Bauherren, Planer und ausführende Unternehmen bedeutet das mehr Sicherheit. Eine frühzeitige Klärung reduziert Rückfragen, erleichtert die Ausschreibung und senkt das Risiko späterer Nachträge oder technischer Probleme.

Lüftungsgitter Wasserdichtigkeit richtig planen

Lüftungsgitter Wasserdichtigkeit muss immer projektbezogen betrachtet werden. Entscheidend sind nicht nur die Prüfwerte eines Gittertyps. Ebenso wichtig sind Einbaulage, Fassadenaufbau, Luftmenge, Luftgeschwindigkeit, Insektenschutz, Wasserabflussrinne, Anschlussfugen und bauseitige Entwässerung. Deshalb sollte die Fachplanung bereits vor der Ausschreibung klären, ob eine normale Wetterschutzfunktion ausreicht oder ob erhöhte Anforderungen an Regenschutz und Wasserabweisung bestehen. Bei sensiblen Technikräumen, Rechenzentren, Energieanlagen, Dachhauben und bewitterten Fassaden ist diese Klärung besonders wichtig. rotec unterstützt genau an dieser Schnittstelle. Denn die richtige Lösung entsteht nicht allein durch die Auswahl eines Produkts, sondern durch das Zusammenspiel von Lüftungsgitter, Einbaurahmen, Wasserableitung, Befestigung und baulichem Anschluss.

Was bedeutet Wasserdichtigkeit bei Lüftungsgittern?

Der Begriff Wasserdichtigkeit braucht bei Lüftungsgittern eine genaue Einordnung. Ein Lüftungsgitter bildet keine geschlossene Abdichtung. Es muss Luft passieren lassen. Deshalb kann bei bestimmten Wind und Regenbedingungen Wasser eindringen. Technisch zählt daher nicht die absolute Dichtigkeit. Entscheidend ist vielmehr die Frage, wie viel Wasser unter definierten Prüfbedingungen durch das Lüftungsgitter gelangt. Genau dafür nutzen Planer und Hersteller Wasserdichtigkeitsklassen. Für die Planung bedeutet das: Eine gute Wasserdichtigkeitsklasse reduziert den Wassereintrag deutlich. Sie ersetzt jedoch nicht die fachgerechte Ausführung der gesamten Konstruktion. Dazu gehören Wasserabflussrinne, Wasserschenkel, Gefälle, Rahmennähte, Dichtfugen, Hinterlüftung, Tropfkanten, Anschlussprofile und bauseitige Entwässerung.

DIN EN 13030: Wie Lüftungsgitter auf Schlagregen geprüft werden

Die Prüfung nach DIN EN 13030 schafft eine vergleichbare technische Grundlage. In der Prüfübersicht trifft eine Schlagregensimulation auf ein Lüftungsgitter von 1 m² mit Insektenschutz aus Edelstahl. Dabei sprüht der Prüfaufbau 75 Liter Wasser pro Stunde auf das Gitter. Zusätzlich wirkt eine definierte Windbelastung auf die Konstruktion. Anschließend bewerten die Prüfer, wie viel Wasser durch das Lüftungsgitter eindringt.

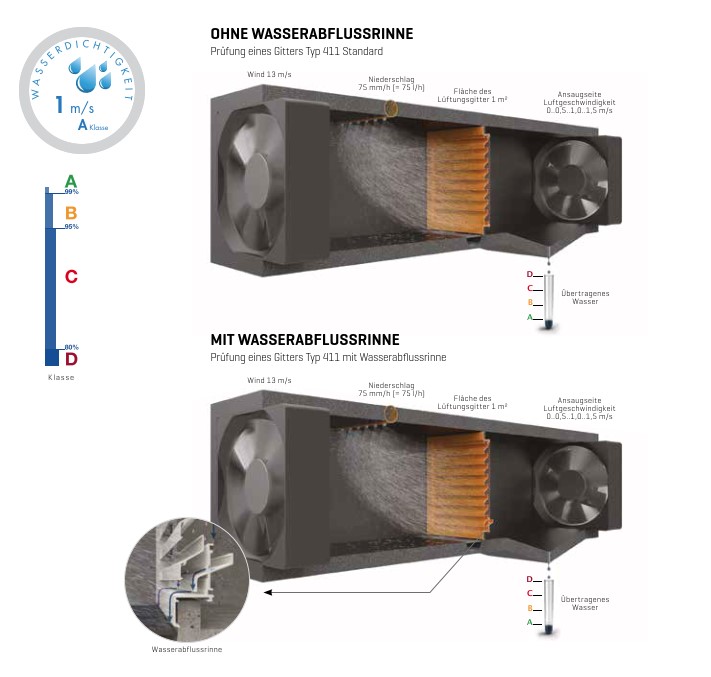

Wasserdichtigkeitsprüfung Renson Lüftungsgitter 411 ohne und mit Wasserabflussrinne nach DIN EN 13030

Die Luftgeschwindigkeit in der Prüfübersicht bezieht sich auf die Luftgeschwindigkeit an der Ansaugseite. Das ist für die Planung wichtig, weil äußere Windgeschwindigkeit und Ansaugluftgeschwindigkeit nicht dasselbe sind. Deshalb muss immer geprüft werden, welche Luftgeschwindigkeit am konkreten Bauteil zu erwarten ist. Wichtig ist außerdem die saubere Trennung der Begriffe. Der Buchstabe A, B, C oder D beschreibt die Wasserabweisung. Die Zahl in Angaben wie A2, A3 oder A4 beschreibt dagegen die Luftwiderstandsklasse. Deshalb sollten Wasserdichtigkeitsklasse und Luftwiderstandsklasse nicht miteinander vermischt werden.

Wasserdichtigkeitsklassen A, B, C und D verständlich erklärt

Die Wasserdichtigkeitsklassen helfen Planern, verschiedene Lüftungsgitter besser zu vergleichen. Klasse A bedeutet sehr guten Wasserschutz. Klasse D bedeutet geringen Wasserschutz. Dennoch muss die jeweilige Luftgeschwindigkeit immer mit betrachtet werden.

Wasserdichtigkeitsklassen nach DIN EN 13030
Wasserdichtigkeitsklasse	Bewertung	Wassereindringung
A	Sehr guter Wasserschutz	0 bis 1 Prozent
B	Guter Wasserschutz	1,1 bis 5 Prozent
C	Normaler beziehungsweise mittlerer Wasserschutz	5,1 bis 20 Prozent
D	Geringer Wasserschutz	mehr als 20 Prozent

Diese Einteilung ist für Ausschreibungen sehr hilfreich. Sie ermöglicht eine klare technische Sprache. Außerdem verhindert sie ungenaue Formulierungen wie regendicht oder schlagregensicher, wenn keine konkrete Klasse genannt wird.

Luftgeschwindigkeit an der Ansaugseite richtig bewerten

Die Luftgeschwindigkeit an der Ansaugseite ist ein zentraler Faktor. Je höher die Luftgeschwindigkeit, desto anspruchsvoller wird die Wasserabweisung. Ein Lüftungsgitter kann bei niedriger Luftgeschwindigkeit sehr gut abschneiden. Bei höherer Luftgeschwindigkeit kann sich die Wasserdichtigkeitsklasse jedoch verschlechtern. Deshalb darf ein Prüfwert nicht isoliert gelesen werden. Es reicht nicht, nur eine Klasse zu nennen. Entscheidend ist immer die Kombination aus Klasse, Luftgeschwindigkeit, Insektenschutz, Wasserabflussrinne und konkreter Einbausituation. Für Planungsbüros bedeutet das: Die lufttechnische Auslegung und die Regenschutzanforderung müssen zusammengeführt werden. Wenn sehr hohe Luftmengen durch kleine Öffnungen geführt werden, steigen Luftgeschwindigkeit und Druckverlust. Dadurch kann der Regenschutz kritischer werden.

Vorläufige Gitterfläche für die Planung berechnen

Mit diesem Rechner lässt sich die erforderliche Bruttofläche einer Lüftungsöffnung überschlägig aus Volumenstrom und gewünschter maximaler Ansauggeschwindigkeit ermitteln. Das Ergebnis ersetzt keine projektbezogene Auslegung.

Planungsrechner für Lüftungsgitter

Volumenstrom in m³/h

Maximale Ansauggeschwindigkeit in m/s

Vorausgewählter Gittertyp

Geben Sie Ihre Planungswerte ein und starten Sie die Vorprüfung.

Die Berechnung verwendet: Bruttofläche = Volumenstrom ÷ 3.600 ÷ Ansauggeschwindigkeit. Druckverlust, geprüfte Konfiguration, Öffnungsgeometrie, Rahmen, Insektenschutz, Windlast, Entwässerung und Herstellergrenzen müssen projektbezogen geprüft werden.

Planungsbeispiel

Bei einem Volumenstrom von 10.000 m³/h und einer maximalen Ansauggeschwindigkeit von 1,0 m/s ergibt sich eine vorläufige Bruttofläche von 2,78 m². Beim Renson 450 mit 57 Prozent physischem freiem Querschnitt entsprechen davon rund 1,58 m² dem freien Querschnitt. Als quadratische Öffnung beträgt der Vergleichswert ungefähr 1,67 × 1,67 m. Die endgültige Größe hängt zusätzlich von Druckverlust, Einbausituation, Regenschutzanforderung und gewählter Ausführung ab.

Wasserabflussrinne und Wasserschenkel: kleine Option mit großer Wirkung

Wasserabflussrinne und Wasserschenkel spielen bei bewitterten Lüftungsgittern eine wichtige Rolle. Sie leiten Wasser kontrolliert ab und verbessern dadurch die Wasserabweisung deutlich. Dieser Punkt ist besonders wichtig, weil nicht jedes Lüftungsgitter die Wasserabflussrinne automatisch in der Standardausführung enthält. Bei witterungsbeständigen Lüftungsgittern empfiehlt Renson den Einsatz eines Wasserschenkels beziehungsweise einer Abflussrinne. Zusätzlich verbessert die Versiegelung der Rahmennähte die Witterungsbeständigkeit. In der Praxis entscheidet genau dieser Punkt oft über die spätere Funktion. Wenn Anfrage, Ausschreibung oder Bestellung die Wasserabflussrinne nicht nennen, kann sie im Lieferumfang fehlen. Deshalb sollte die Planung sie bei bewitterten Fassaden, Dachhauben, Lüftungshauben, Technikzentralen, Trafostationen und sensiblen Technikräumen frühzeitig festlegen. Außerdem müssen die Anschlussdetails passen. Rahmennähte, Dichtfugen, Tropfkanten, Gefälle, bauseitige Entwässerung und angrenzende Fassadenbauteile bilden gemeinsam die technische Lösung. Erst dadurch entsteht aus einem guten Lüftungsgitter eine zuverlässige Gesamtkonstruktion.

Vergleich: Lüftungsgitter ohne und mit Wasserabflussrinne

Der Vergleich zwischen einer Ausführung ohne Wasserabflussrinne und einer Ausführung mit Wasserabflussrinne zeigt den technischen Unterschied besonders deutlich. Die Prüfübersicht belegt beim Gittertyp 411, 414 und 431, dass die Wasserabflussrinne die Wasserabweisung verbessern kann. Mit Wasserabflussrinne erreicht der Typ 411, 414 und 431 bei 0,5 m/s Luftgeschwindigkeit an der Ansaugseite Klasse A mit 0,9 Prozent Wassereindringung. Bei 1,0 m/s nennt die Prüfübersicht Klasse B mit 2,7 Prozent Wassereindringung. Ohne Wasserabflussrinne liegt der gleiche Gittertyp bei 1,0 m/s dagegen in Klasse C mit 6,7 Prozent Wassereindringung. Deshalb muss die Ausschreibung die Wasserabflussrinne eindeutig beschreiben, sobald Regenschutz eine wichtige Rolle spielt. Andernfalls erhält der Auftraggeber möglicherweise eine Standardausführung, obwohl die Einbausituation eine bessere Wasserableitung verlangt.

Entscheidungsmatrix für Planer

Die folgende Matrix hilft bei der ersten Produktauswahl. Sie ersetzt keine projektbezogene Prüfung, macht aber die technische Richtung klar.

Geeignete Lüftungsgitter nach Planungsanforderung
Anforderung	Geeignete Lösung	Planungshinweis
Standard Fassadenöffnung mit normaler Bewitterung	Renson 411 beziehungsweise rotec W11	Wasserabflussrinne bei bewitterter Lage prüfen
Hoher Regenschutz und hoher Luftdurchlass	Renson 450	Besonders geeignet für Rechenzentren, Kraftwerke, IT Anwendungen und technische Fassaden
Sehr guter Regenschutz mit vertikaler Fassadenwirkung	Renson 450V	Geeignet bei hohen Anforderungen an Regenschutz und Gestaltung
V Lamellen, Stabilität und Wasserbeständigkeit	Renson 452	Geeignet für technische Anlagen und geschützte Öffnungen
Blickschutz, Durchstechsicherheit und IP44 Anforderung	Renson 412	Ausführung mit Wasserabflussrinne und Insektenschutz beachten
Schalldämpfung zusätzlich erforderlich	Schallschutzlamellen wie L.150ACS	Regenschutz gesondert prüfen und nicht nur nach Akustik auswählen

Diese Entscheidungsmatrix zeigt den wichtigsten Planungsgrundsatz: Es gibt nicht das eine Lüftungsgitter für alle Aufgaben. Die richtige Auswahl hängt von Luftmenge, Regenschutz, Fassadensituation, Sicherheit, Schallschutz, Einbau und Entwässerung ab.

Renson 450: Spezialgitter für sehr hohen Regenschutz

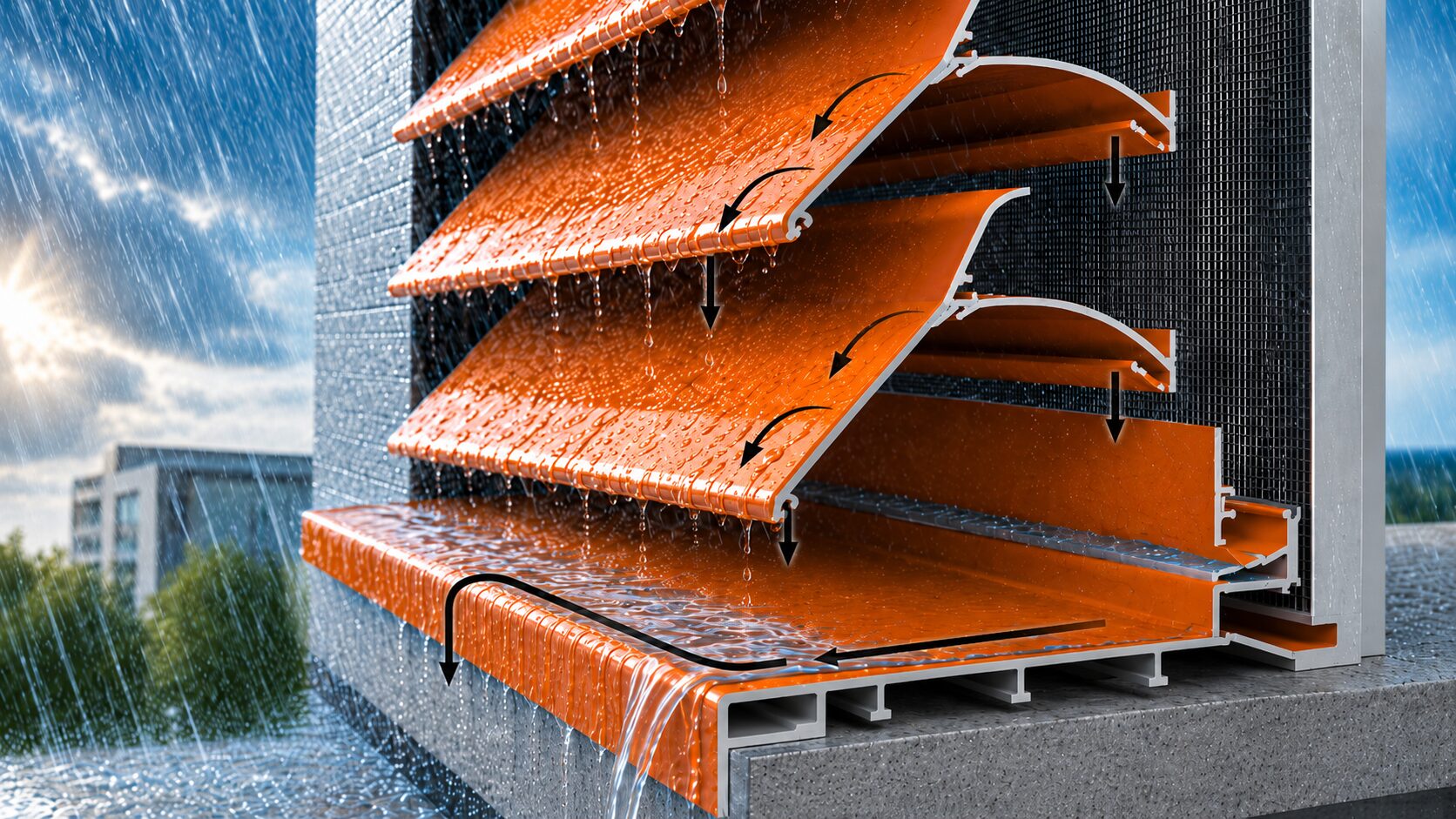

Mit KI bearbeitete Darstellung von Regenschutzlamellen an einer bewitterten Fassade — Regenschutzlamellen für bewitterte Fassadenöffnungen: Bei der Planung müssen Wasserabweisung, Luftdurchlass, Wasserableitung und Anschlussdetails zusammen bewertet werden.

Das Renson 450 eignet sich besonders für Projekte, bei denen hohe Luftleistung und sehr guter Regenschutz zusammenkommen müssen. Es passt zu technischen Anwendungen, bei denen große Luftmengen durch die Gebäudehülle strömen und gleichzeitig ein hoher Schutz gegen eindringendes Wasser erforderlich ist. Das Datenblatt beschreibt das Renson 450 als High Proof wasserabweisendes Lüftungsgitter. Es kombiniert eine sehr gute Leistung bei Wasserdichtigkeit mit sehr hohem Luftdurchlass. Außerdem besitzt das Renson 450 standardmäßig eine Wasserabflussrinne unten und oben. Typische Einsatzbereiche sind Datenzentren, IT Anwendungen, Elektrizitätswerke, Unterstationen und Küstenbereiche. Diese Anwendungen betreffen häufig technische Gebäudeöffnungen, empfindliche Anlagen und hohe Luftmengen. Zusätzlich nennt das Datenblatt Wasserdichtigkeit A2 bei 3 m/s. Außerdem weist es einen optischen freien Querschnitt von rund 80 Prozent, einen physischen freien Querschnitt von 57 Prozent und IP44 aus.

Renson 450V: sehr guter Regenschutz mit vertikaler Lamellenwirkung

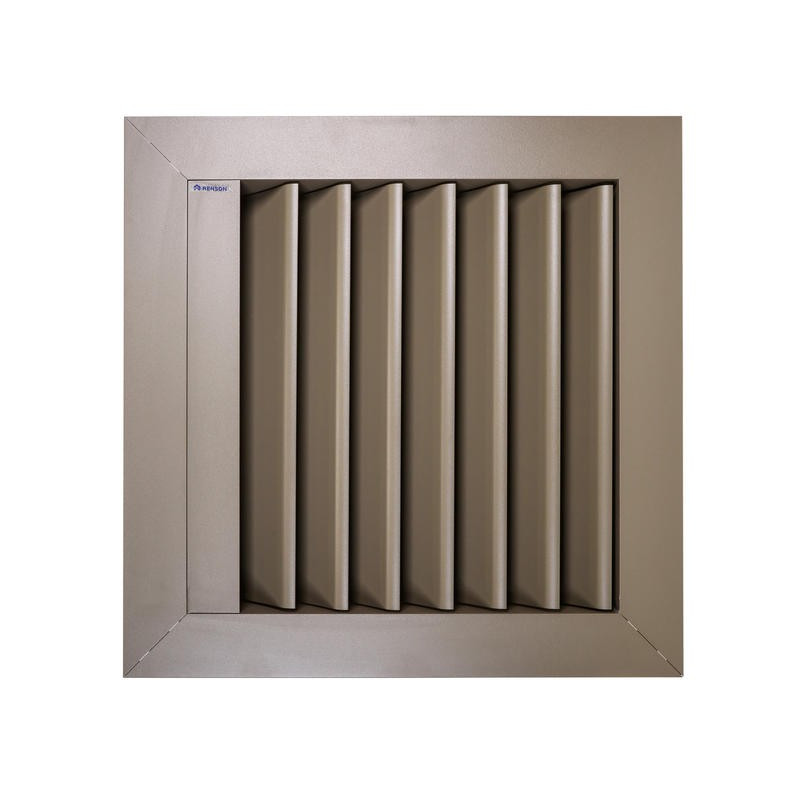

Renson 450V Regenschutzlamelle mit vertikalen Lamellen für hohe Wasserabweisung und Fassadenlüftung

Renson 450V Regenschutzlamelle mit vertikaler Lamellenoptik: eine leistungsfähige Lösung für technische Fassaden, Rechenzentren und bewitterte Lüftungsöffnungen mit hohen Anforderungen an Wasserabweisung und Luftdurchlass.Das Renson 450V eignet sich besonders, wenn sehr hohe Wasserabweisung, hoher Luftdurchlass und eine vertikale Lamellenoptik zusammenkommen sollen. Das Datenblatt beschreibt das Renson 450V als extrem wasserabweisendes Lüftungsgitter mit vertikalen Lamellen. Außerdem kombiniert es extreme Wasserdichtigkeit mit sehr hohem Luftdurchlass und besitzt standardmäßig eine Wasserabflussrinne. Typische Anwendungen sind Rechenzentren, Elektrizitätswerke, Notfallzentren und IT Anwendungen. Deshalb passt das Renson 450V sehr gut zu technischen Fassaden, bei denen Luftdurchlass und Regenschutz hohe Priorität haben. Die technischen Daten nennen Wasserdichtigkeit A2 bei 4 m/s. Zusätzlich weist das Datenblatt einen optischen freien Querschnitt von rund 80 Prozent und einen physischen freien Querschnitt von 57 Prozent aus. rotec prüft Renson 450 und Renson 450V vor allem dann, wenn ein Standardlüftungsgitter nicht ausreicht. Das gilt insbesondere für exponierte Fassaden, Dachaufbauten, Rechenzentren, Energieanlagen, technische Außenwände und sensible Anlagenräume.

Renson 452: V Lamellen für Wasserbeständigkeit, Stabilität und technische Anlagen

Das Renson 452 ist ein wasserabweisendes Lüftungsgitter in mittelschwerer Ausführung mit V Lamellen. Diese Bauweise ist besonders interessant, wenn neben Regenschutz auch Stabilität, Sichtschutz und technische Robustheit gefragt sind. Die Unterlage beschreibt das Renson 452 als wasserabweisendes Lüftungsgitter in mittelschwerer Ausführung mit V Lamellen. Es besteht aus Aluminiumprofilen AlMgSi 0,5 und ist in der Standardausführung mit Edelstahl Insektenschutz 304 mit 6 x 6 mm ausgestattet. Als Optionen nennt die Unterlage unter anderem Wasserabflussrinne, Wasserschenkel, abnehmbaren Insektenschutz, Filter und die Ausführung ohne Anschlagrahmen. Typische Anwendungen sind Bereiche, bei denen hohe Stabilität, Witterungsbeständigkeit und blickgeschützte Ausführung wichtige Auswahlkriterien sind. Außerdem werden Hochspannungskabinen genannt. Die technischen Daten nennen für die Ausführung mit Maschendraht 6 x 6 mm und Wasserabflussrinne die Wasserdichtigkeit A4 bei 1 m/s. Außerdem werden ein optischer freier Querschnitt von 70 Prozent, ein physischer freier Querschnitt von 41 Prozent, IP2XD und für die genannte Sonderausführung IP44 angegeben. Damit zeigt sich auch hier: Das Gitter kann sehr gute Werte erreichen, aber die konkrete Ausführung und die Luftgeschwindigkeit bleiben für die richtige Planung entscheidend.

Renson 412: V Lamellen, Blickschutz und technische Schutzanforderungen

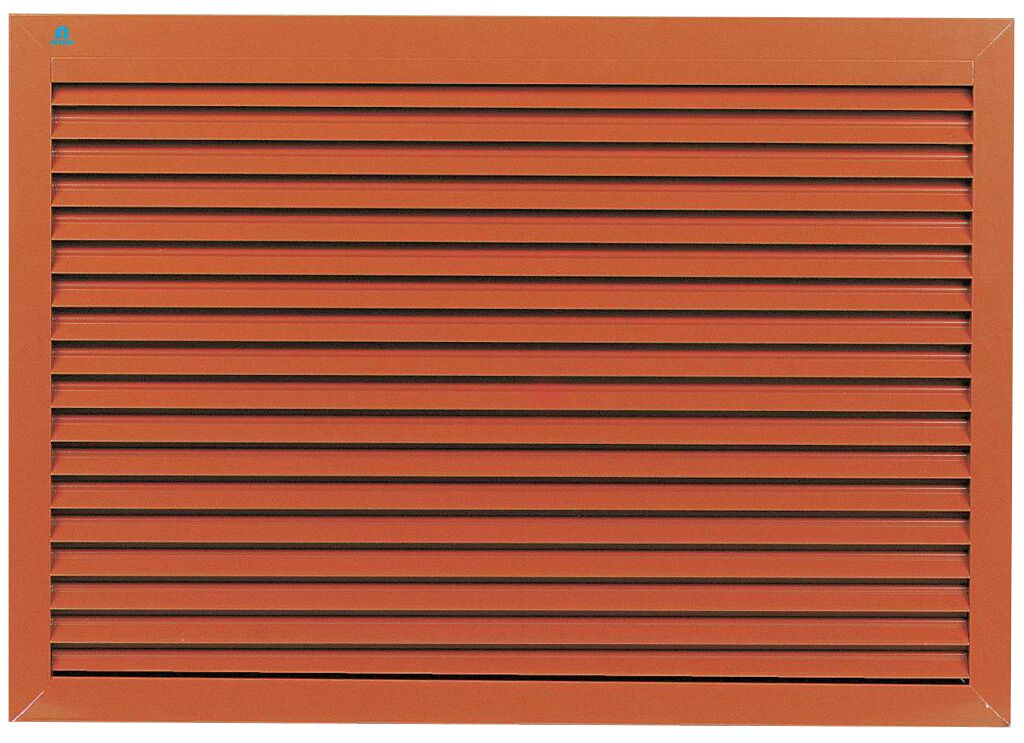

Renson 412 Lüftungsgitter mit V Lamellen, Blickschutz, Wasserabflussrinne und IP44 Ausführung

Das Renson 412 ist ein einliegendes Lüftungsgitter mit V Lamellen. Es ist besonders interessant, wenn Luftdurchlass, Sichtschutz und technische Schutzanforderungen kombiniert werden sollen. Das Datenblatt beschreibt das Renson 412 als einliegendes Aluminiumlüftungsgitter mit V Lamellen. Es besteht aus Aluminiumprofilen AlMgSi 0,5 und besitzt in der Standardausführung einen Insektenschutz aus Edelstahl 304 mit 6 x 6 mm. Außerdem ist es mit einer Erdungslasche ausgestattet. Typische Einsatzbereiche sind Hochspannungsstationen und IT Räume. In solchen Anwendungen geht es nicht nur um Belüftung. Es geht auch um Schutz der dahinterliegenden Technik, reduzierte Einsicht und eine sauber geplante Wasserableitung. Als Optionen nennt die Unterlage unter anderem Wasserabflussrinne, Wasserschenkel, abnehmbaren Insektenschutz, Gegenrahmen, Filter, Ausführung ohne Anschlagrahmen und Klipsfeder für kleine Abmessungen. Die technischen Daten nennen für die Ausführung mit Insektenschutz 2,3 x 2,3 mm und Wasserabflussrinne die Wasserdichtigkeit A4 bei 1 m/s. Außerdem werden ein optischer freier Querschnitt von 93 Prozent, ein physischer freier Querschnitt von 39 Prozent, IP2XD und für die genannte Sonderausführung IP44 angegeben. Auch hier gilt: Die Ausführung, der Insektenschutz, die Wasserabflussrinne, die Luftgeschwindigkeit und die Einbausituation müssen zusammen bewertet werden.

Renson 411 und rotec W11: Standardgitter richtig einsetzen

Renson 411 beziehungsweise rotec W11 Lüftungsgitter als Standardausführung mit Insektenschutz

Renson 411 beziehungsweise rotec W11 ist eine Standardlösung für viele Fassadenöffnungen. Bei bewitterten Bereichen sollte die Wasserabflussrinne ausdrücklich geprüft und beauftragt werden.Das Renson 411 beziehungsweise rotec W11 Lüftungsgitter ist ein bewährtes Standardlüftungsgitter für viele Fassadenöffnungen. Es eignet sich für Technikräume, Lüftungsschächte, Dachhauben, Lüftungshauben und allgemeine Gebäudeöffnungen ohne besondere Zusatzanforderungen. Für viele Anwendungen ist das rotec W11 eine wirtschaftliche und technisch saubere Lösung. Dennoch sollte es nicht automatisch als Lösung für maximalen Schlagregenschutz verstanden werden. Bei bewitterten Fassaden, Dachhauben, Lüftungshauben und sensiblen Technikräumen sollte die Wasserabflussrinne ausdrücklich geprüft und beauftragt werden. Die Prüfübersicht zeigt beim Gittertyp 411, 414 und 431, dass die Ausführung mit Wasserabflussrinne bei 0,5 m/s Klasse A mit 0,9 Prozent Wassereindringung erreicht. Bei 1,0 m/s wird Klasse B mit 2,7 Prozent genannt. Ohne Wasserabflussrinne wird bei 1,0 m/s Klasse C mit 6,7 Prozent angegeben. Mehr Informationen zum Produkt finden Kunden im rotec Fachbeitrag Renson Lüftungsgitter 411 beziehungsweise rotec W11.

Vergleichstabelle: Wasserdichtigkeit verschiedener Renson Lüftungsgitter

Die folgende Tabelle hilft bei der ersten technischen Einordnung. Sie ersetzt keine projektbezogene Prüfung. Sie zeigt jedoch, welche Gittertypen bei Regenschutz und Wasserdichtigkeit besonders relevant sind.

Vergleich wasserabweisender Renson Lüftungsgitter
Gittertyp	Hauptfunktion	Regenschutz nach verfügbarer Prüfangabe	Planungshinweis
Renson 450	Sehr hoher Regenschutz und hoher Luftdurchlass	A2 bei 3 m/s laut Datenblatt	Sehr gut für Rechenzentren, Energieanlagen, IT Anwendungen, Küstenbereiche und technische Fassaden
Renson 450V	Sehr hoher Regenschutz mit vertikaler Lamellenwirkung	A2 bei 4 m/s laut Datenblatt	Geeignet bei hohen Anforderungen an Wasserabweisung, Luftdurchlass und Fassadenoptik
Renson 452	V Lamellen, Stabilität und Wasserbeständigkeit	A4 bei 1 m/s laut Datenblatt für definierte Ausführung	Geeignet für technische Anlagen, Hochspannungskabinen und blickgeschützte Öffnungen
Renson 412	V Lamellen, Blickschutz und technische Schutzanforderungen	A4 bei 1 m/s laut Datenblatt für definierte Ausführung	Geeignet für IT Räume, Hochspannungsstationen und elektrische Anlagenbereiche
Renson 411 beziehungsweise rotec W11	Standardlüftungsgitter für viele Fassadenöffnungen	Mit Wasserabflussrinne bei 0,5 m/s Klasse A und bei 1,0 m/s Klasse B laut Prüfübersicht	Gute Standardlösung, Wasserabflussrinne bei bewitterten Bereichen ausdrücklich beauftragen
L.150ACS Schallschutzlamelle	Lüftung, Wetterschutz und Schalldämpfung	Mit Wasserabflussrinne bei 0,5 m/s Klasse B und bei 1,0 m/s Klasse C laut Prüfübersicht	Sinnvoll bei Akustikanforderungen, Regenschutz jedoch gesondert prüfen

Wasserdichtigkeit bei Schallschutzlamellen: Regenschutz und Akustik richtig abwägen

Schallschutzlamellen werden eingesetzt, wenn Lüftung, Wetterschutz und Schallreduzierung gleichzeitig gefordert sind. Typische Einsatzbereiche sind Technikzentralen, Rückkühlerbereiche, Dachanlagen, Parkhäuser, Lüftungszentralen, Industrieanlagen und technische Fassaden mit erhöhten akustischen Anforderungen. Bei der Planung ist jedoch wichtig: Eine Schallschutzlamelle ist nicht automatisch das Lüftungsgitter mit dem höchsten Schlagregenschutz. Der akustische Aufbau beeinflusst Luftdurchlass, Druckverlust, Bautiefe, Wasserableitung und Einbausituation. Deshalb müssen Schallschutz und Regenschutz gemeinsam bewertet werden. Die Prüfübersicht nennt für die Schallschutzlamelle 446/150 beziehungsweise L.150ACS mit Wasserabflussrinne bei 0,0 m/s Luftgeschwindigkeit an der Ansaugseite Klasse A mit 0,7 Prozent Wassereindringung. Bei 0,5 m/s wird Klasse B mit 3,4 Prozent genannt. Bei 1,0 m/s wird Klasse C mit 8,7 Prozent angegeben. Bei 1,5 m/s liegt die Wassereindringung bereits in Klasse D mit mehr als 20 Prozent. Für Planer bedeutet das: Schallschutzlamellen können eine sehr sinnvolle Lösung sein, wenn der Schallschutz eine wesentliche Projektanforderung ist. Bei stark bewitterten Fassaden, exponierten Dachanlagen oder sensiblen Technikräumen sollte jedoch zusätzlich geprüft werden, ob Wasserabflussrinne, Wasserschenkel, Anschlussdetails, Entwässerung oder ein anderes wasserabweisendes Spezialgitter erforderlich sind. Wenn neben Regenschutz auch Schalldämpfung gefordert ist, sollte die Auswahl projektbezogen erfolgen. rotec kann dabei unterstützen, die richtige Balance zwischen Luftdurchlass, Schalldämpfung, Druckverlust, Regenschutz und Einbausituation zu finden. Weitere Informationen bietet der Fachbeitrag Renson Schallschutzlamellen im Vergleich.

Typische Einsatzbereiche für Lüftungsgitter mit erhöhter Wasserabweisung

Lüftungsgitter mit erhöhter Wasserabweisung werden überall dort benötigt, wo technische Anlagen geschützt werden müssen. Dazu gehören Rechenzentren, Energieanlagen, Trafostationen, Technikzentralen, Maschinenräume, Lüftungszentralen, Dachaufbauten und Industriegebäude. Auch bei Parkhäusern, Fassadenverkleidungen, Küstenstandorten und freistehenden Technikgebäuden ist eine sorgfältige Bewertung sinnvoll. Dort treffen Wind und Regen häufig direkt auf die Fassadenöffnungen. Bei Dachhauben und Lüftungshauben ist der Regenschutz besonders wichtig. Dort wirken Wind, Regen und Schnee oft stärker als bei geschützten Wandöffnungen. Außerdem müssen Wartung, Entwässerung und Anschluss an die Dachabdichtung sauber geplant werden.

Planungsfehler bei bewitterten Fassaden vermeiden

Ein häufiger Fehler ist die alleinige Betrachtung des freien Querschnitts. Ein hoher Luftdurchlass ist wichtig. Er sagt jedoch nicht automatisch etwas über die Wasserabweisung aus. Ein zweiter Fehler ist die fehlende Angabe der Wasserabflussrinne. Wenn sie nicht ausdrücklich angefragt oder ausgeschrieben wird, kann sie im Lieferumfang fehlen. Das kann bei bewitterten Öffnungen zu Problemen führen. Ein dritter Fehler ist die Vermischung von Wasserdichtigkeitsklasse und Luftwiderstandsklasse. Der Buchstabe beschreibt die Wasserabweisung. Die Zahl beschreibt die Luftwiderstandsklasse. Beide Angaben müssen getrennt bewertet werden. Ein vierter Fehler entsteht, wenn die Ansaugluftgeschwindigkeit nicht berechnet wird. Hohe Luftgeschwindigkeiten können den Regenschutz deutlich beeinflussen. Deshalb sollten Luftmenge, Gitterfläche und Druckverlust früh geplant werden. Ein fünfter Fehler betrifft die Anschlussdetails. Selbst ein hochwertiges Lüftungsgitter kann seine Funktion nicht vollständig erfüllen, wenn Rahmennähte, Anschlussfugen, Tropfkanten und Entwässerung nicht sauber geplant sind.

Ausschreibung: Wasserabflussrinne ausdrücklich benennen

In Leistungsverzeichnissen sollte die Wasserabflussrinne immer eindeutig genannt werden, wenn ein erhöhter Regenschutz gefordert ist. Allgemeine Formulierungen wie „Wetterschutzgitter liefern“ reichen in vielen Fällen nicht aus. Geeignet ist eine klare technische Beschreibung. Sie sollte Gittertyp, Material, Oberfläche, Insektenschutz, Wasserdichtigkeitsanforderung, Luftgeschwindigkeit, Wasserabflussrinne, Wasserschenkel, Anschlussdetails und Entwässerung enthalten.

Textbaustein für Ausschreibungen

Liefern eines wasserabweisenden Aluminiumlüftungsgitters für bewitterte Fassadenöffnung, Dachhaube, Lüftungshaube oder technische Gebäudeöffnung. Die Ausführung ist entsprechend DIN EN 13030 auf Wasserabweisung zu berücksichtigen. Maßgeblich sind die geforderte Luftmenge, die Luftgeschwindigkeit an der Ansaugseite, die Einbausituation und die Anschlussdetails. Bei erhöhtem Regenschutz ist eine Wasserabflussrinne ausdrücklich vorzusehen. Zusätzlich sind Wasserschenkel, Rahmennähte, Anschlussfugen, Gefälle und bauseitige Entwässerung auf die konkrete Einbausituation abzustimmen. Die Eignung des gewählten Lüftungsgitters ist projektbezogen durch die Fachplanung zu prüfen.

rotec unterstützt bei Auswahl, Planung und Lieferung

rotec unterstützt Architekten, Planungsbüros, Metallbauer, Fassadenbauer, Bauunternehmen und Industriebetriebe bei der Auswahl geeigneter Lüftungsgitter. Dabei betrachtet rotec Gittertyp, Luftdurchlass, Regenschutz, Wasserabweisung, Oberfläche, Befestigung, Montage und die Schnittstelle zur Fassade gemeinsam. Für Standardanwendungen kann rotec W11 beziehungsweise Renson 411 eine passende Lösung sein. Bei hohen Anforderungen an Regenschutz und Luftdurchlass prüft rotec wasserabweisende Spezialgitter wie Renson 450, Renson 450V, Renson 452 oder Renson 412. Akustische Anforderungen werden bei Schallschutzlamellen gesondert bewertet. Im Berliner Betrieb fertigt rotec projektbezogene Lüftungsgitter, Lamellenkonstruktionen, Dachhauben und Lüftungshauben. Eigene Metallverarbeitung, Oberflächen nach Kundenwunsch, langjährige Erfahrung mit Renson Systemen und ein nach DIN EN ISO 9001:2015 zertifiziertes Qualitätsmanagement unterstützen eine verlässliche Projektabwicklung. Standardausführungen können Kunden über den rotec Lüftungsgitter Profishop auswählen. Sonderlösungen und größere Fassadenöffnungen werden direkt technisch abgestimmt.

Fachliche Verantwortung: Karl Marx, Gründer von rotec. Der Beitrag wurde anhand der genannten Herstellerunterlagen und der langjährigen rotec Planungspraxis erstellt.

Beratung zu Lüftungsgittern mit Regenschutz

Sie planen eine bewitterte Fassadenöffnung, eine Dachhaube, eine Lüftungshaube, eine technische Fassade oder ein Lüftungsgitter für sensible Anlagenbereiche? Für eine erste technische Einschätzung benötigt rotec möglichst die Öffnungsmaße, den Volumenstrom, die Strömungsrichtung, die gewünschte maximale Ansauggeschwindigkeit, Oberfläche und Farbe, Standort und Bewitterung, Insektenschutz, Wasserabflussrinne sowie die gewünschte Wasserdichtigkeitsklasse. Projekt mit rotec abstimmen Lüftungsgitter im Profishop ansehen

Norm und Herstellerunterlagen im Überblick

Die folgenden Primärquellen unterstützen die technische Vorprüfung. Maßgeblich bleiben die aktuelle Herstellerdokumentation und die projektbezogene Fachplanung.

Norm und Herstellerunterlagen
Unterlage	Planungsrelevanter Inhalt	Quelle
DIN EN 13030	Prüfverfahren und Klassifizierung für Wetterschutzgitter	DIN Media
rotec W11 / Renson 411	Physischer freier Querschnitt 50 Prozent und technische Produktdaten	Renson Datenblatt 411
Renson 450	Physischer freier Querschnitt 57 Prozent und Regenschutzprüfung	Renson Datenblatt 450
Renson 450V	Technische Daten zur vertikalen Ausführung	Renson Datenblatt 450V
Renson 452	Physischer freier Querschnitt 41 Prozent und technische Produktdaten	Renson Datenblatt 452
Renson 412	Physischer freier Querschnitt 39 Prozent und technische Produktdaten	Renson Datenblatt 412

Downloads und technische Unterlagen

Für die technische Planung von Lüftungsgittern mit erhöhter Wasserabweisung sind Datenblätter, Prüfübersichten und technische Angaben besonders wichtig. Die folgenden Unterlagen unterstützen Architekten, Planungsbüros, Metallbauer, Fassadenbauer und technische Einkäufer bei der ersten Produktauswahl.

Fazit: Regenschutz bei Lüftungsgittern früh planen

Lüftungsgitter Wasserdichtigkeit ist kein Nebenthema. Sie entscheidet mit darüber, ob Fassadenöffnungen, Dachhauben, Technikräume und sensible Anlagenbereiche dauerhaft zuverlässig funktionieren. Besonders bei bewitterten Fassaden müssen Wasserabweisung, Luftdurchlass, Wasserabflussrinne, Anschlussdetails und Entwässerung früh zusammen betrachtet werden. Ein Standardlüftungsgitter kann für viele Anwendungen richtig sein. Bei höheren Anforderungen an Regenschutz und Luftdurchlass sind jedoch wasserabweisende Spezialgitter wie Renson 450 oder Renson 450V zu prüfen. Bei technischen Schutzanforderungen können Renson 452 oder Renson 412 sinnvoll sein. Wenn zusätzlich Schalldämpfung benötigt wird, sollten Schallschutzlamellen gesondert bewertet werden. rotec unterstützt bei dieser Auswahl mit technischer Erfahrung, Beratung und passenden Lüftungsgitter Lösungen für Fassade, Dachhaube, Lüftungshaube und technische Gebäudeöffnung.

FAQ zu Lüftungsgitter Wasserdichtigkeit und DIN EN 13030

Was bedeutet Lüftungsgitter Wasserdichtigkeit?

Lüftungsgitter Wasserdichtigkeit beschreibt, wie stark ein Lüftungsgitter eindringenden Regen unter definierten Prüfbedingungen reduziert. Da das Gitter Luft durchlassen muss, geht es fachlich um geprüfte Wasserabweisung und begrenzte Wassereindringung.

Ist ein Lüftungsgitter der Klasse A vollständig wasserdicht?

Nein. Klasse A beschreibt in der verwendeten Prüfübersicht eine sehr geringe Wassereindringung von 0 bis 1 Prozent unter definierten Prüfbedingungen. Das Lüftungsgitter ersetzt keine geschlossene, wasserdichte Gebäudehülle.

Welche Norm ist für die Wasserdichtigkeit von Lüftungsgittern wichtig?

DIN EN 13030 beschreibt Prüfverfahren für Wetterschutzgitter und ermöglicht eine vergleichbare Bewertung von Luftdurchlass und Wassereindringung.

Was bedeuten die Wasserdichtigkeitsklassen A, B, C und D?

Klasse A steht für sehr guten Wasserschutz, B für guten, C für mittleren und D für geringen Wasserschutz. Die Klasse muss immer zusammen mit der geprüften Ansauggeschwindigkeit und Ausführung betrachtet werden.

Wie wird die Ansauggeschwindigkeit am Lüftungsgitter berechnet?

Für eine überschlägige Vorprüfung wird der Volumenstrom in m³/h durch 3.600 und anschließend durch die Bruttofläche in m² geteilt. Druckverlust und freier Querschnitt müssen zusätzlich projektbezogen berücksichtigt werden.

Warum ist die Luftgeschwindigkeit an der Ansaugseite wichtig?

Je höher die Ansauggeschwindigkeit ist, desto stärker kann Wasser in Richtung Gitter gezogen werden. Deshalb müssen Wasserdichtigkeitsklasse, Geschwindigkeit und geprüfte Konfiguration gemeinsam bewertet werden.

Ist eine Wasserabflussrinne immer automatisch enthalten?

Nein. Bei vielen Lüftungsgittern ist die Wasserabflussrinne eine Option. Sie muss bei Bedarf ausdrücklich angefragt, ausgeschrieben und beauftragt werden.

Welches Renson Lüftungsgitter ist für sehr hohen Regenschutz besonders geeignet?

Renson 450 verbindet hohen Luftdurchlass mit sehr guter Wasserabweisung. Auch Renson 450V kann bei hohen Anforderungen an Regenschutz und Fassadenoptik sinnvoll sein.

Wann sind Renson 452 oder Renson 412 sinnvoll?

Beide Ausführungen arbeiten mit vertikalen Lamellen und können sinnvoll sein, wenn Regenschutz, Blickschutz, Durchstechsicherheit oder Stabilität gemeinsam gefordert werden. Die Auswahl erfolgt projektbezogen.

Ist Renson 411 beziehungsweise rotec W11 für bewitterte Fassaden geeignet?

Ja, wenn die Einbausituation und die notwendige Ausstattung berücksichtigt werden. Bei bewitterten Bereichen sollte eine Wasserabflussrinne ausdrücklich geprüft und beauftragt werden.

Sind Schallschutzlamellen auch besonders wasserdicht?

Schallschutzlamellen können Lüftung, Wetterschutz und Schalldämpfung verbinden. Bei hohen Anforderungen an Schlagregenschutz müssen sie jedoch gesondert geprüft werden.

Was sollte in einer Ausschreibung für Regenschutz stehen?

Die Ausschreibung sollte Gittertyp, Material, Oberfläche, Insektenschutz, geforderte Klasse, Ansauggeschwindigkeit, Wasserabflussrinne, Wasserschenkel und Anschlussdetails eindeutig nennen.

Welche Angaben benötigt rotec für ein Angebot?

Hilfreich sind Öffnungsmaße, Volumenstrom, Strömungsrichtung, maximale Ansauggeschwindigkeit, Oberfläche und Farbe, Standort und Bewitterung, Insektenschutz, Entwässerung und gewünschte Wasserdichtigkeitsklasse.

Unterstützt rotec bei der Auswahl des passenden Lüftungsgitters?

Ja. rotec unterstützt Planer, Architekten, Metallbauer, Fassadenbauer und Industriebetriebe bei der Auswahl passender Lüftungsgitter, Wetterschutzgitter, Dachhauben und Lüftungshauben.
