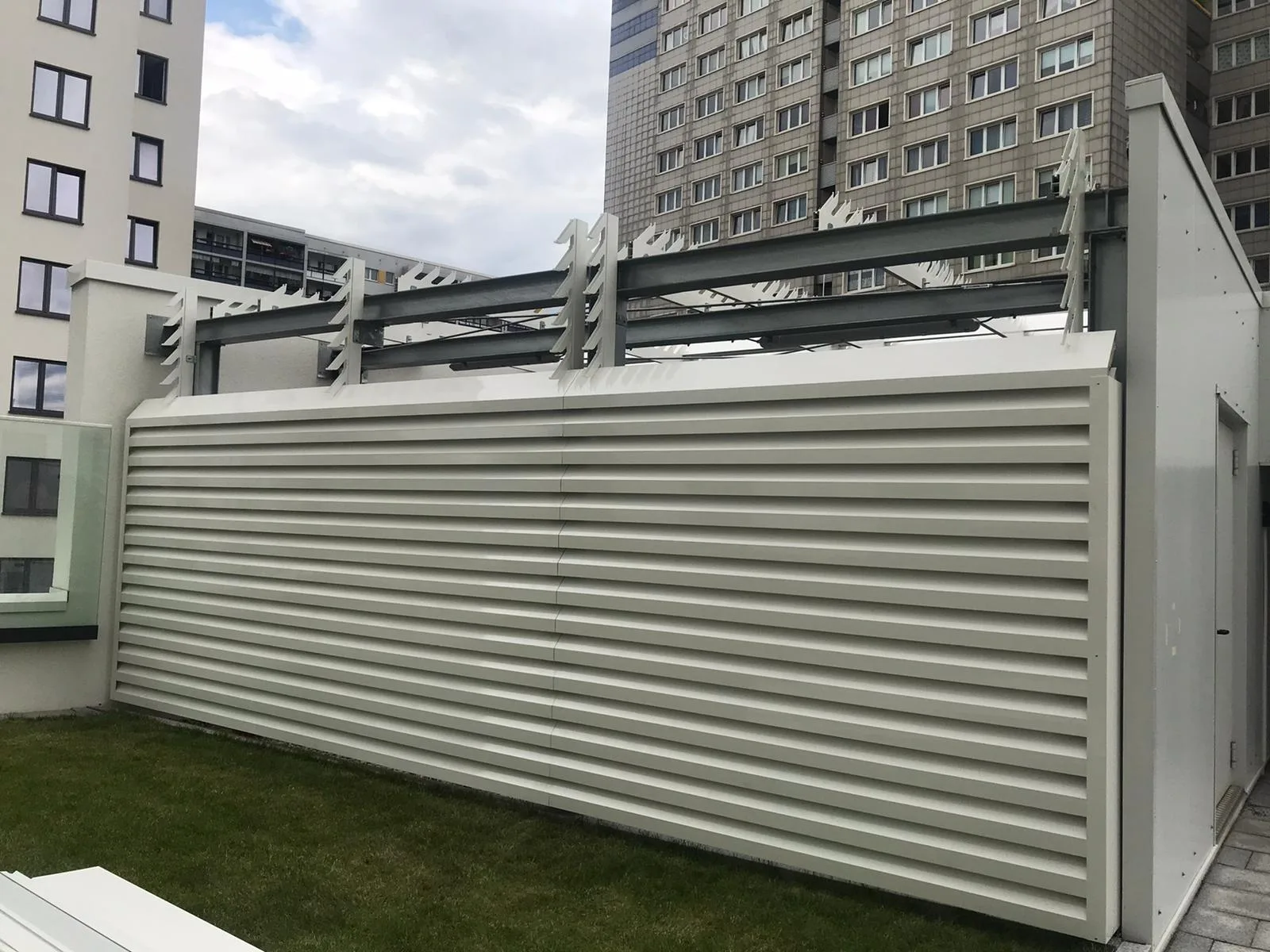

Una parete a lamelle fonoassorbente in alluminio coniuga un'efficace riduzione del rumore con la necessaria ventilazione degli impianti tecnici. Ciò è particolarmente importante quando si utilizzano condizionatori, refrigeratori o impianti di ventilazione in una zona residenziale densamente edificata. rotec progetta, produce e installa tali involucri su misura per ogni progetto. L’immagine di copertina mostra un involucro per condizionatore realizzato da rotec a Berlino-Lichtenberg.
Tipo di progetto:
Recinzione climatica in zona residenziale
Luogo in cui è stata scattata la foto di copertina:
Berlino Lichtenberg
Per approfondire: L'articolo offre una panoramica completa sulla scelta, la lavorazione e il montaggio delle lamelle Renson Linius Lavorazione delle lamelle Renson Linius presso rotec Berlin.
Esecuzione:
Parete a lamelle fonoassorbente in alluminio
Prestazioni:
Progettazione, produzione e montaggio a cura di rotec Berlin
Tutte le immagini riportate in questo articolo sono scatti originali relativi a progetti realizzati da rotec. Esse mostrano diverse situazioni di installazione e illustrano come sia possibile coniugare requisiti tecnici, circolazione dell’aria e un design di alta qualità.
Perché le strutture climatiche nelle zone residenziali necessitano di isolamento acustico
I climatizzatori e i refrigeratori devono dissipare il calore in modo affidabile nell’ambiente circostante. Allo stesso tempo, i ventilatori, i compressori e il flusso d’aria generano rumore. Nei quartieri residenziali del centro città si scontrano quindi due requisiti fondamentali: l’impianto necessita di un’adeguata ventilazione in entrata e in uscita, mentre il disturbo arrecato al vicinato deve essere ridotto al minimo.
Una parete chiusa ridurrebbe sì la propagazione diretta del suono, ma potrebbe ostacolare il necessario ricambio d’aria. Una parete a lamelle fonoassorbente progettata a regola d’arte risolve questo conflitto di obiettivi. Essa isola visivamente e acusticamente gli impianti tecnici, mantenendo al contempo percorsi d’aria definiti.
Come funziona una parete fonoassorbente a lamelle?
Le lamelle acustiche presentano una struttura diversa rispetto alle semplici lamelle frangivista o alle classiche griglie di protezione dalle intemperie. La geometria delle lamelle e l’imbottitura fonoassorbente riducono la trasmissione del rumore attraverso l’apertura di ventilazione. Allo stesso tempo, rimane una sezione libera per il flusso d’aria.
La lamella Renson Linius L.150 ACL illustrata nell’articolo rientra, secondo quanto indicato dal produttore, tra le varianti della gamma di prodotti con le migliori prestazioni di isolamento acustico. Per le proprie lamelle acustiche, Renson utilizza lana minerale non infiammabile. Inoltre, il sistema Linius è interamente realizzato in alluminio e risulta quindi durevole, resistente alla corrosione e completamente riciclabile.
Progettare congiuntamente l’isolamento acustico e la portata d’aria
Determinare la portata d’aria necessaria
Il punto di partenza è la portata d’aria in entrata e in uscita specificata dal progettista degli impianti tecnici. Da ciò derivano le superfici di apertura necessarie e le perdite di carico ammissibili. Se le superfici delle lamelle vengono dimensionate in modo troppo ridotto, la resistenza al flusso può aumentare. Ciò comporta una diminuzione dell’efficienza dell’impianto tecnico e, in casi sfavorevoli, può verificarsi un accumulo di calore.
Evitare i cortocircuiti di corrente
L'aria di mandata e quella di scarico devono essere disposte in modo tale che l'aria di scarico riscaldata non venga immediatamente aspirata nuovamente. Pertanto, già in fase di progettazione è necessario tenere conto della disposizione degli apparecchi, dell'orientamento delle alette, delle distanze e delle eventuali condizioni del vento.
Tenere conto dei percorsi acustici secondari
Il rumore si propaga spesso attraverso giunti, sportelli di manutenzione, zone del tetto aperte o elementi costruttivi non adeguatamente collegati. Una lamella fonoisolante di alta qualità, di per sé, non garantisce quindi un isolamento acustico complessivo efficace. Sono fondamentali dettagli di collegamento a tenuta stagna e una struttura ben coordinata.
Produzione su progetto presso rotec Berlin
rotec lavora lamelle, travi portanti e componenti di collegamento in base alle specifiche esigenze di ciascun progetto edilizio. Ciò consente di tenere conto di diverse dimensioni, angoli, dislivelli e aperture di ispezione. Inoltre, il colore della superficie può essere adattato all’edificio o alle strutture esistenti sul tetto.
La gestione dei progetti a Berlino riduce i punti di interfaccia. Allo stesso tempo, il rilievo, la progettazione esecutiva, la preparazione dei materiali e lo svolgimento del montaggio possono essere coordinati tra loro sin dalle prime fasi. Ciò garantisce sicurezza nella pianificazione ad architetti, progettisti specializzati, costruttori di strutture metalliche, costruttori di facciate e committenti.
Montaggio sulla struttura portante fornita dal committente

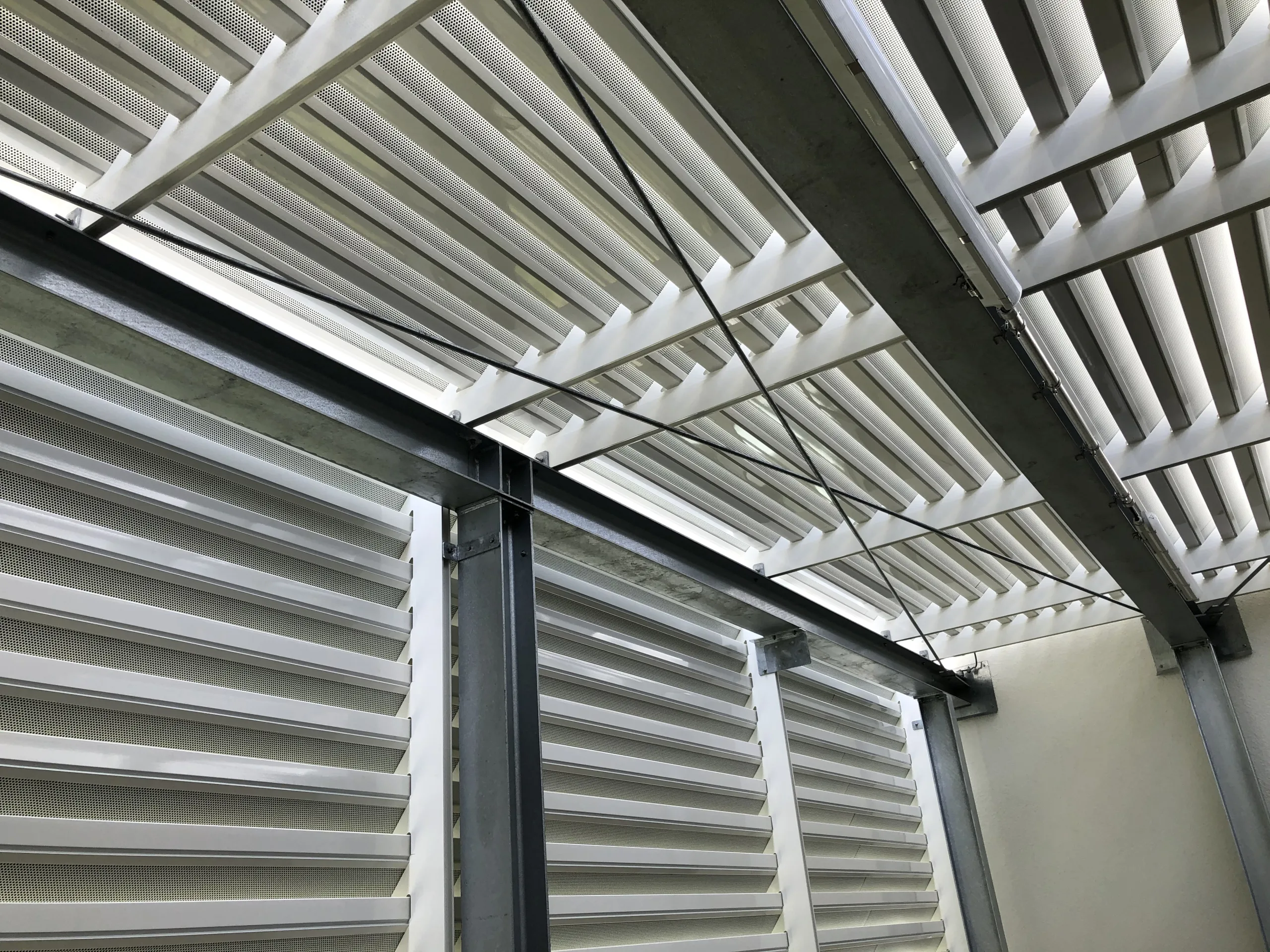

In questi progetti edilizi, la sottostruttura e il calcolo statico vengono di norma forniti dal committente. Prima dell’inizio del montaggio, rotec verifica che i piani di fissaggio esistenti corrispondano alla documentazione progettuale concordata. Successivamente, i supporti delle lamelle vengono montati secondo le specifiche del sistema e vengono inserite le singole lamelle.
Una tipica procedura di montaggio comprende le seguenti fasi:
- Verifica della situazione di installazione e della sottostruttura fornita dal committente
- Verifica delle quote assiali, delle altezze e dei punti di fissaggio
- Montaggio e allineamento dei supporti delle lamelle
- Inserimento o aggancio delle lamelle preparate
- Realizzazione di angoli, finiture e aree di ispezione
- Controllo dei fissaggi e consegna dell'impianto realizzato
Eventuali discrepanze riscontrate in cantiere devono essere chiarite prima del montaggio. In questo modo si riducono gli adeguamenti successivi e si preserva la linea estetica delle lamelle.
Video: Installazione di un sistema di lamelle fonoassorbenti
Il seguente video illustra le fasi pratiche di montaggio di un progetto edilizio rotec. Si possono osservare la preparazione, il posizionamento delle travi e il montaggio passo dopo passo della struttura a lamelle sulla sottostruttura fornita dal committente.
L'immagine di anteprima evita che appaia una schermata nera prima dell'avvio del video.
Inserimento a posteriori di climatizzatori esistenti
Anche gli impianti tecnici già esistenti possono essere schermati a posteriori. A tal fine, occorre innanzitutto rilevare i percorsi dell’aria esistenti, le aree di manutenzione, le distanze e le possibilità di fissaggio. Successivamente, rotec potrà sviluppare una struttura a lamelle adeguata e adattarla alle condizioni locali.
Quali informazioni sono necessarie a rotec per una valutazione preliminare?
Quanto più complete sono le basi di progettazione, tanto più mirata sarà la soluzione che rotec potrà proporre. In particolare, risultano utili:
- Ubicazione e destinazione d'uso dell'edificio
- Pianta, prospetti e sezioni della copertura prevista
- Tipi di apparecchi e portate d'aria di mandata e di scarico richieste
- requisiti acustici o una perizia di isolamento acustico già esistente
- Dimensioni e posizione della sottostruttura fornita dal committente
- finitura e rivestimento cromatico desiderati
- Requisiti relativi a porte, sportelli di ispezione e accessi per la manutenzione
- Foto relative alla situazione di installazione negli impianti esistenti
La valutazione acustica definitiva dovrebbe essere effettuata da un progettista specializzato in acustica. rotec si occuperà successivamente della realizzazione strutturale della soluzione a lamelle concordata.
Articoli di approfondimento
Il nostro articolo offre una panoramica dei sistemi più adatti Confronto tra le lamelle fonoassorbenti Renson. Un progetto di grattacielo già realizzato lo trovate all’indirizzo Lamelle fonoassorbenti nel grattacielo Berlin City West. Ulteriori nozioni di base sono illustrate nella pagina dedicata all’argomento Lamelle fonoassorbenti per locali tecnici, impianti sul tetto e parcheggi multipiano.
Le informazioni del produttore relative al sistema Linius e al modello L.150 ACL sono disponibili sul sito pagina ufficiale dedicata ai prodotti Renson disponibile.
Domande frequenti sulle pareti fonoassorbenti a lamelle
A cosa serve una parete fonoassorbente a lamelle?
Viene impiegata a monte di impianti tecnici, bocchette di ventilazione e raffreddatori a ricircolo, qualora siano necessari contemporaneamente il ricambio d’aria e la riduzione del rumore.
Una parete a lamelle può rendere un impianto di climatizzazione completamente insonorizzato?
No. Riduce la trasmissione del rumore, ma rimane aperta al flusso d’aria. L’efficacia complessiva ottenibile deve essere valutata caso per caso.
Chi stabilisce il livello di isolamento acustico richiesto?
I valori acustici di riferimento vengono solitamente stabiliti da una perizia di isolamento acustico o dal progettista acustico competente.
Perché è importante la sezione libera?
Gli apparecchi tecnici necessitano di un flusso d'aria adeguato. Un condotto dell'aria troppo piccolo può aumentare le perdite di carico e compromettere le prestazioni dell'impianto.
È possibile installare una copertura protettiva sui condizionatori già esistenti?
Sì. Prima di procedere, è necessario verificare il percorso dell’aria, le aree di manutenzione, gli aspetti statici e le possibilità di fissaggio.
È possibile installare porte e sportelli di ispezione?
Sì. È possibile integrare gli accessi nella parete a lamelle in base al progetto, a condizione che la loro funzione e i relativi collegamenti vengano pianificati con sufficiente anticipo.
Rotec si occupa anche del montaggio?
Sì. A seconda del progetto, rotec offre consulenza, rilievi, progettazione, produzione e montaggio a regola d’arte, il tutto da un unico fornitore.
Progettare una parete a lamelle fonoassorbente per il Suo progetto
State progettando un involucro per impianti di climatizzazione, una centrale tecnica o una facciata fonoisolante ventilata? In tal caso, rotec vi affiancherà in ogni fase, dalla progettazione all’installazione. Ci invii i progetti, i valori di portata d’aria, i requisiti acustici e le foto della situazione di installazione. Insieme svilupperemo una soluzione duratura che coniughi in modo affidabile tecnologia, isolamento acustico e architettura.
