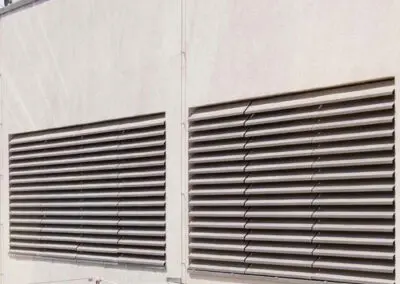

Rejillas de protección contra la intemperie y rejillas de ventilación a medida Combinan una conducción controlada del aire, protección frente a las inclemencias meteorológicas y un diseño que se integra en la arquitectura. Rotec diseña y fabrica soluciones a medida en Berlín y, en función del proyecto de construcción, también se encarga del montaje in situ. Las fotografías originales que aparecen en este artículo muestran proyectos realizados por rotec en fachadas, tejados e instalaciones técnicas.

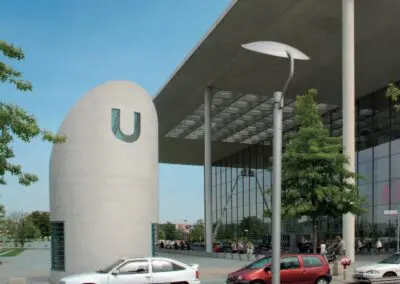

Rejilla de protección contra la intemperie en la actual Uber Arena de Berlín

La imagen de portada muestra una fotografía de archivo de Rotec de la época O2 World en Berlín. Las rejillas de protección contra la intemperie integradas en la fachada fueron instaladas por rotec. En la posterior remodelación de la fachada, las rejillas existentes se pintaron de nuevo y se integraron en el nuevo diseño.

Según la información facilitada por el gestor, el pabellón multifuncional se inauguró el 10 de septiembre de 2008 inaugurado. Entre 2008 y 2015 se denominó O2 World y, posteriormente, Mercedes-Benz Arena. Desde el 22 de marzo de 2024, el edificio se llama Uber Arena. Los diferentes diseños de las fachadas ponen de manifiesto una ventaja importante de las rejillas metálicas recubiertas: una solución técnicamente funcional puede adaptarse visualmente a un nuevo concepto de color y de marca. La empresa publica más información sobre la historia y el uso de las mismas Uber Arena en su página web oficial.

Nota sobre la autenticidad de las imágenes: Todas las imágenes del proyecto que aparecen en esta página son fotografías originales de rotec y no han sido generadas ni retocadas mediante inteligencia artificial.

¿Cuál es la diferencia entre una rejilla de protección contra la intemperie y una rejilla de ventilación?

Estos términos se utilizan a menudo de forma conjunta en el día a día, pero describen distintos ejes de planificación. Un Rejilla de ventilación conduce el aire de entrada o de salida a través de una abertura y, según el modelo, la protege además contra animales, cuerpos extraños o el acceso no autorizado. Un Rejilla de protección contra la intemperie presenta una geometría de láminas que reduce al máximo la penetración de la lluvia y, al mismo tiempo, permite el paso de aire necesario.

La eficacia con la que una rejilla cumple ambas funciones no depende únicamente de su tamaño. Entre otros factores, son decisivos la forma de las lamas, la profundidad de la estructura, la sección libre, la velocidad del aire, la pérdida de carga, la situación de instalación y la exposición a la lluvia torrencial. Para proyectos con requisitos definidos en materia de protección contra la lluvia, nuestro artículo técnico sobre la Estanqueidad de las rejillas de ventilación según la norma DIN EN 13030 una guía de planificación detallada.

Cómo dimensionar correctamente las rejillas de protección contra la intemperie

Una buena planificación no comienza por las dimensiones exteriores de la rejilla, sino por los requisitos del sistema de ventilación y de la abertura en la estructura del edificio. La sección libre física reviste especial importancia. Es menor que la superficie visible de la abertura, ya que las lamas, el marco y los accesorios ocupan parte de dicha superficie. Por lo general, a medida que aumenta la velocidad del aire, también aumentan la pérdida de carga, el ruido del flujo y el riesgo de entrada de agua.

rotec necesita estos datos para poder realizar una selección fiable

• Ancho y altura de la abertura existente o prevista
• Aire de entrada o de salida, así como el caudal de aire necesario
• Pérdida de carga admisible y sección libre deseada
• Lugar de instalación, orientación de instalación y condiciones climáticas previstas
• Material y sistema de acabado deseados
• Requisitos relativos a la protección contra insectos, el desagüe del agua, el aislamiento acústico o la protección antirrobo
• Datos relativos a la subestructura, la fijación y la accesibilidad

Materiales y acabados para rejillas de ventilación a medida

En numerosos proyectos de fachadas y de ingeniería, rotec utiliza perfiles de aluminio. El aluminio es relativamente ligero, resistente a la corrosión y puede acabarse con diferentes acabados superficiales. Dependiendo del tipo de rejilla, es posible optar por superficies anodizadas o recubrimientos en polvo según la gama RAL. De este modo, las rejillas de protección contra la intemperie pueden adaptarse cromáticamente a los revestimientos de fachada, a las estructuras del tejado o a la identidad corporativa de un edificio.

Además, rotec fabrica y suministra modelos de acero galvanizado y acero inoxidable. La elección adecuada del material y del acabado depende del lugar de instalación, las condiciones ambientales, las solicitaciones mecánicas y el diseño deseado. Un ejemplo de la gama estándar es el Rejilla de ventilación y protección contra la intemperie W11 de rotec fabricado con perfiles de aluminio extruido, que, según el modelo, está disponible con mosquitera de acero inoxidable y canalón de desagüe opcional.

Aplicaciones típicas de las rejillas de protección contra la intemperie y de ventilación

En función del proyecto de construcción, las rejillas se diseñan como elementos individuales, como paneles de rejilla de mayor tamaño o como parte integrante de una fachada continua de lamas. Entre sus aplicaciones más habituales se encuentran:

• Aberturas de entrada y salida de aire en edificios comerciales e industriales

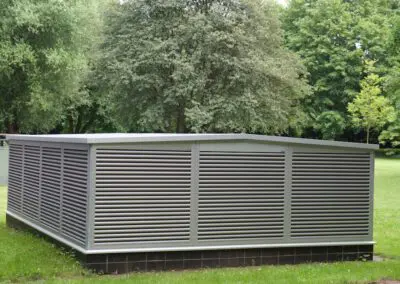

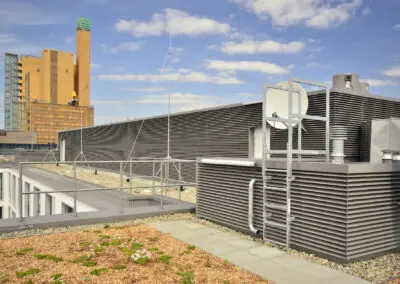

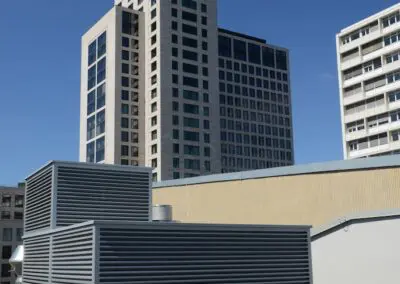

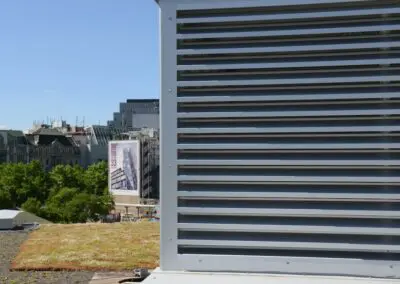

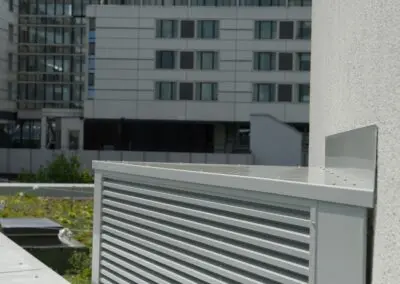

• Salas técnicas y cerramientos en tejados
• Aparcamientos subterráneos y aparcamientos con ventilación natural
• Centros de datos, subestaciones eléctricas y salas de máquinas

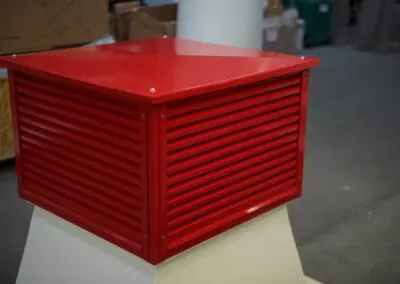

• Campanas de ventilación y estructuras especiales
• Fachadas en las que la tecnología y la arquitectura deben crear una imagen unificada

En el caso de las soluciones de gran formato, es necesario tener en cuenta, en función de cada proyecto, la carga del viento, las luces y la subestructura adecuada desde el punto de vista estático. El artículo ofrece una visión general de la interacción entre la ventilación, la protección contra las inclemencias meteorológicas y el aislamiento acústico. Soluciones integrales para la envolvente del edificio.

Fabricación a medida en lugar de conformarse con un compromiso

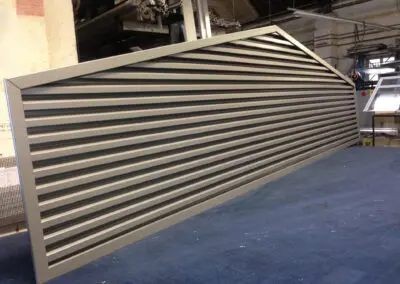

Las dimensiones estándar son adecuadas para muchas situaciones de instalación sencillas. Sin embargo, en el caso de rejillas de fachada, grandes caudales de aire, aberturas redondas, marcos de montaje especiales o detalles de conexión complejos, a menudo resulta más económico y técnicamente más adecuado recurrir a una fabricación a medida. rotec adapta las dimensiones, los marcos, las lamas, el acabado y la fijación al proyecto en cuestión.

Para fachadas curvas y edificios de formas redondeadas, nuestro informe de proyecto sobre Lamas Linius curvadas en el proyecto Galápagos de Leiden, cómo se pueden combinar la función de ventilación y la forma arquitectónica.

Los proyectistas, los fabricantes de estructuras metálicas y los constructores de instalaciones pueden seleccionar numerosos tipos de rejillas directamente en el Configurador en línea de rotec para rejillas de ventilación y protección contra la intemperie Seleccione y configure a medida. Para diseños especiales, se recomienda una coordinación técnica directa. Si lo que prima son los plazos de entrega cortos, encontrará más información en el artículo Rejillas de ventilación a medida y fabricación urgente.

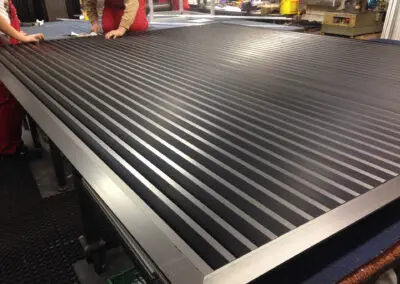

Fabricación y montaje a cargo de rotec Berlin

rotec cuenta con más de cuatro décadas de experiencia en el procesamiento y la construcción metálica. Su planta de producción en Berlín permite agilizar los procesos de coordinación y realizar adaptaciones específicas para cada proyecto. En función del encargo, los servicios abarcan desde el asesoramiento y el diseño, pasando por la fabricación a medida y el acabado de superficies, hasta el montaje en el edificio.

En los proyectos de cubiertas y fachadas, no nos limitamos a considerar únicamente la rejilla en sí. También son importantes los detalles de unión, la subestructura, el drenaje, las posibilidades de mantenimiento y el aspecto estético general. Encontrará ejemplos de este tipo de soluciones en nuestros informes de proyectos sobre Cubierta para sistemas de aire acondicionado en Fráncfort y a los Lamas insonorizantes en un rascacielos de Berlin City West.

Preguntas frecuentes sobre las rejillas de protección contra la intemperie y las rejillas de ventilación

¿Cuál es la diferencia entre una rejilla de protección contra la intemperie y una rejilla de ventilación?

Una rejilla de ventilación sirve, ante todo, para regular el suministro o la extracción de aire. Una rejilla de protección contra la intemperie combina esta conducción del aire con una geometría de lamas que reduce la entrada de lluvia. Su idoneidad concreta depende del tipo de rejilla, la velocidad del aire y las condiciones de instalación.

¿Qué datos se necesitan para una rejilla de ventilación a medida?

Se requiere, como mínimo, la anchura, la altura, la situación de instalación y el acabado deseado. Para el cálculo técnico, también son importantes el caudal de aire, la pérdida de carga admisible, si se trata de aire de entrada o de salida, la exposición a las inclemencias meteorológicas y las funciones adicionales deseadas.

¿Cómo se evalúa la protección contra la lluvia de una rejilla de protección contra las inclemencias meteorológicas?

Para realizar una evaluación técnica, son relevantes, entre otros aspectos, la geometría de las lamas, la superficie libre, la velocidad del aire, la posición de montaje y los resultados de los ensayos pertinentes. La norma DIN EN 13030 describe un procedimiento de ensayo para rejillas de ventilación en condiciones de lluvia simulada.

¿Qué acabados hay disponibles?

En función del tipo de rejilla, se ofrecen, entre otras opciones, superficies de aluminio anodizado y recubrimientos en polvo según la gama RAL. Las versiones de acero galvanizado o acero inoxidable completan la gama para condiciones de uso especiales.

¿Es posible cambiar el color de las rejillas de protección contra la intemperie ya instaladas?

Esto puede ser posible en función del material, del revestimiento existente y del estado del mismo. Antes de aplicar un nuevo revestimiento, es necesario realizar una evaluación técnica del sustrato, del tratamiento previo y del sistema de revestimiento deseado. La remodelación de la actual Uber Arena demuestra cómo se pueden integrar las rejillas existentes en un nuevo concepto de fachada.

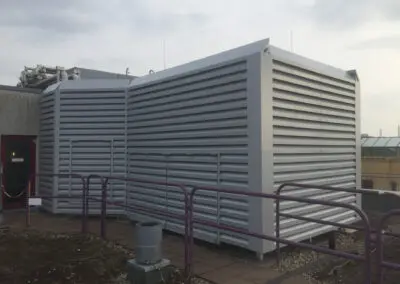

¿Ofrece rotec también modelos insonorizados y de seguridad?

Sí. En función de los requisitos, se dispone, entre otros, de modelos insonorizantes, antirrobo y a prueba de palos. La elección se realiza en función del objetivo concreto de protección y ventilación.

¿Se encarga rotec también de la instalación?

Sí. Además del asesoramiento y la fabricación, rotec también puede encargarse, en función del proyecto, del montaje de las rejillas de ventilación, las rejillas de protección contra la intemperie y las estructuras correspondientes.
