Soluzione tecnica per la formazione controllata di fessure e il trasferimento sicuro dei carichi nelle solette in calcestruzzo

I profili trapezoidali in lamiera forata e i profili per giunti di fessurazione programmata in lamiera forata sono elementi strutturali fondamentali per la realizzazione di solai in calcestruzzo in grado di sopportare carichi prolungati nell’edilizia industriale e commerciale. Il calcestruzzo è un materiale da costruzione altamente performante; tuttavia, il ritiro, gli sbalzi di temperatura e i carichi di traffico generano inevitabilmente tensioni. In assenza di una guida mirata delle fessurazioni, ciò comporta la formazione di fessure incontrollate che compromettono la planolarità, la portata e la durata della superficie del pavimento.

Nella pratica edilizia, i profili trapezoidali in lamiera forata vengono spesso utilizzati anche come lamiere di giunzione per solai in calcestruzzo. In quanto componenti dei moderni sistemi di giunti di lavoro, oltre a garantire una guida controllata delle fessurazioni, assicurano anche una trasmissione sicura delle forze di taglio nel giunto del calcestruzzo.

rotec è un’azienda produttrice di profili trapezoidali in lamiera forata e di profili con giunti a fessura prestabilita in lamiera forata. I profili vengono sviluppati a Berlino e realizzati su misura in base alle specifiche di ciascun progetto. Ciò consente di ottenere soluzioni tecnicamente ottimizzate che offrono a progettisti, architetti e imprese esecutrici un elevato grado di sicurezza nella progettazione.

Breve panoramica

Le solette in calcestruzzo sono soggette a sollecitazioni meccaniche e termiche sia durante la fase di indurimento che durante l’utilizzo. I profili per giunti di fessurazione programmata realizzati in lamiera forata definiscono in modo mirato le linee di indebolimento lungo le quali si formano le fessurazioni in modo controllato. I profili trapezoidali in lamiera forata stabilizzano ulteriormente tali giunti e consentono un trasferimento sicuro dei carichi. In qualità di produttore, rotec realizza questi profili su misura per ogni progetto, adattandoli allo spessore del calcestruzzo, alla classe di carico e alla destinazione d’uso.

Cosa sono i profili per giunti di dilatazione in lamiera forata?

I profili di fessurazione programmata in lamiera forata vengono inseriti nella soletta durante la gettata di calcestruzzo. Essi creano un punto di rottura programmato, in cui il calcestruzzo si rompe in modo mirato. In questo modo si evita che si formino fessure incontrollate in punti sfavorevoli dal punto di vista statico o funzionale.

La foratura del profilo ha una funzione pratica. Il calcestruzzo si incastra meccanicamente con la lamiera forata. Ciò stabilizza i bordi dei giunti e riduce le scheggiature e gli scostamenti di livello. La planarità della soletta viene mantenuta nel lungo periodo.

Cosa sono i profili trapezoidali in lamiera forata?

I profili trapezoidali in lamiera forata sono profili per giunti a rottura programmata, rinforzati strutturalmente, con sezione trasversale trapezoidale. Questa geometria aumenta notevolmente la rigidità del profilo. In questo modo è possibile assorbire e distribuire i carichi lungo il giunto.

La struttura in lamiera forata garantisce un solido ancoraggio nel calcestruzzo. Allo stesso tempo, il profilo rimane relativamente leggero e di facile montaggio. I profili trapezoidali in lamiera forata vengono impiegati in particolare laddove si verificano elevati carichi su ruote, traffico di carrelli elevatori o sollecitazioni dinamiche.

Profili trapezoidali in lamiera forata da utilizzare come lamiere di giunzione per solai in calcestruzzo

Nelle solette in calcestruzzo, i profili trapezoidali in lamiera forata vengono spesso utilizzati come lamiere di giunzione. Essi costituiscono il collegamento strutturale tra due campate in calcestruzzo e garantiscono che le forze vengano trasmesse in modo sicuro attraverso il giunto in calcestruzzo.

Rispetto ai semplici giunti di lavoro privi di profilo, i profili trapezoidali in lamiera forata aumentano notevolmente la durata dei pavimenti industriali. Riducono la rottura dei bordi, limitano gli scostamenti di livello e migliorano l’idoneità all’uso della superficie del pavimento.

Differenza rispetto ai tradizionali giunti di dilatazione senza profilo

Nella pratica, le solette in calcestruzzo vengono talvolta ancora realizzate con i classici giunti di lavoro, senza un profilo strutturale di giunzione. In tal caso, la separazione delle sezioni di getto avviene senza elementi strutturali definiti destinati alla guida delle fessure o al trasferimento dei carichi. Sebbene questa forma di realizzazione sia semplice, comporta tuttavia alcuni svantaggi funzionali.

In assenza di profili trapezoidali in lamiera forata, manca una guida mirata della formazione delle fessure. Le fessure si formano in modo incontrollato e spesso al di fuori della linea di giunzione prevista. Inoltre, possono verificarsi dislivelli tra i pannelli in calcestruzzo, poiché non è presente alcun collegamento strutturale per la trasmissione dei carichi.

I profili trapezoidali in lamiera forata, al contrario, svolgono contemporaneamente diverse funzioni. Essi definiscono la linea di fessurazione prevista, stabilizzano la zona di giunzione e consentono una trasmissione sicura delle forze di taglio. In questo modo si migliora a lungo termine l’idoneità all’uso della soletta in calcestruzzo. Ciò rappresenta un vantaggio decisivo, in particolare nel caso di pavimenti industriali soggetti a elevati carichi di traffico e carichi puntuali.

Perché i giunti di dilatazione nelle solette in calcestruzzo sono indispensabili

Il calcestruzzo presenta un’elevata resistenza alla compressione, ma una resistenza alla trazione limitata. Durante l’indurimento si verificano variazioni di volume. A ciò si aggiungono le sollecitazioni termiche e i carichi meccanici derivanti dall’utilizzo.

In assenza di giunti di fessurazione programmati, si verificano fessurazioni incontrollate. Queste comportano una maggiore usura, una funzionalità limitata e costi di manutenzione elevati. I profili per giunti di fessurazione programmati realizzati in lamiera forata consentono di indirizzare tali fessurazioni in modo mirato e pianificabile.

rotec, produttore di profili trapezoidali e profili per giunti a fessura prestabilita in lamiera forata

rotec è il produttore di questi profili. Lo sviluppo, la produzione e il controllo qualità avvengono interamente sotto la propria responsabilità. Ciò garantisce trasparenza, processi decisionali snelli e una qualità costante.

In qualità di produttore, rotec è in grado di adattare con precisione l’altezza dei profili allo spessore del calcestruzzo. Inoltre, la disposizione dei fori può essere definita in base alle esigenze specifiche del progetto. Le lunghezze e le geometrie vengono realizzate su misura. rotec può inoltre essere coinvolta sin dalle prime fasi della progettazione. Questa competenza del produttore rappresenta un vantaggio particolare per architetti e progettisti strutturali.

Produzione dei profili presso rotec

La produzione dei profili trapezoidali in lamiera forata avviene secondo fasi di lavorazione chiaramente definite.

1. Scelta del materiale di partenza adeguato
2. Foratura di precisione per un incastro ottimale nel calcestruzzo
3. Profilatura per ottenere una sezione trasversale trapezoidale
4. Taglio su misura in base alle lunghezze richieste dal progetto
5. Controllo dimensionale e visivo prima della consegna

Questo processo consente di ottenere profili per giunti a fessura di precisione realizzati in lamiera forata, con una qualità riproducibile.

Trasferimento dei carichi ed effetto portante

Uno dei principali vantaggi dei profili trapezoidali in lamiera forata è la loro capacità portante. I carichi delle ruote, i carichi puntuali e quelli dinamici vengono distribuiti lungo tutto il giunto. In questo modo i bordi del giunto rimangono stabili.

Nella progettazione, i profili trapezoidali in lamiera forata vengono quindi spesso considerati come parte integrante di un sistema di giunti di lavoro. Essi favoriscono la trasmissione delle forze di taglio nel giunto in calcestruzzo e riducono le deformazioni nella zona di transizione della soletta.

Influenza dello spessore del calcestruzzo e della destinazione d’uso sulla scelta del profilo

La scelta dei profili trapezoidali in lamiera forata dipende in misura determinante dallo spessore del calcestruzzo e dalla destinazione d’uso della soletta. Le solette più sottili sono più sensibili alle sollecitazioni di torsione causate dal ritiro e dalle variazioni di temperatura. In questi casi è particolarmente importante controllare con precisione la formazione delle fessure.

In presenza di spessori di calcestruzzo maggiori e di un utilizzo intensivo, ad esempio dovuto al transito di carrelli elevatori o di macchinari pesanti, aumenta l’importanza della trasmissione del carico attraverso il giunto. In questi casi, i profili trapezoidali in lamiera forata vengono progettati in modo tale da garantire sia la guida delle fessure sia la trasmissione delle forze di taglio.

Per gli architetti e i progettisti strutturali ciò significa che i profili trapezoidali in lamiera forata devono essere integrati sin dalle prime fasi nel progetto strutturale. L’altezza del profilo, la foratura e l’integrazione nel calcestruzzo devono essere adeguate alla rispettiva classe di utilizzo.

Campi di applicazione tipici

Capannoni industriali e aree logistiche

I carichi elevati sulle ruote causati dai carrelli elevatori e dai sistemi di movimentazione richiedono soluzioni di giunzione robuste. I profili trapezoidali in lamiera forata stabilizzano la giunzione e contribuiscono a garantire la planarità a lungo termine della soletta in calcestruzzo.

Parcheggi multipiano e garage sotterranei

Gli sbalzi di temperatura e il carico del traffico generano elevate sollecitazioni nel calcestruzzo. I profili per giunti di dilatazione in lamiera forata riducono la formazione di fessure incontrollate e migliorano l’idoneità all’uso.

Stabilimenti di produzione

Le fondamenta delle macchine e le aree di transito pongono requisiti elevati per quanto riguarda le zone di giunzione. I profili trapezoidali in lamiera forata aumentano la sicurezza operativa e riducono gli interventi di riparazione.

Indicazioni progettuali per architetti e progettisti

Una progettazione a regola d’arte è fondamentale per il corretto funzionamento della soletta. A tal fine occorre tenere conto della distanza tra i giunti, dell’altezza del profilo e dei campi di temperatura. È inoltre importante il coordinamento con l’armatura e le fasi di costruzione.

• Distanza tra le fughe in base alle dimensioni delle lastre e alla destinazione d’uso
• Altezza del profilo adeguata allo spessore del calcestruzzo
• Considerazione dei campi di temperatura
• Coordinamento con l’armatura e le fasi di costruzione
• Inserimento del profilo trapezoidale come lamiera di giunzione o sistema di giunti di lavoro nel progetto strutturale

rotec affianca i progettisti già nelle prime fasi del progetto. Ciò consente di concordare tempestivamente i dettagli tecnici e di ridurre i rischi legati alla realizzazione.

Installazione e montaggio di profili trapezoidali in lamiera forata

La posa a regola d’arte dei profili per giunti di dilatazione e dei profili trapezoidali in lamiera forata è fondamentale per il corretto funzionamento del giunto in calcestruzzo. I profili vengono posizionati e fissati lungo la linea di giunto prevista prima della gettata di calcestruzzo.

È fondamentale garantire un allineamento preciso sia in altezza che in posizione. Eventuali scostamenti possono comportare che la linea di fessurazione non segua il tracciato previsto o che la trasmissione del carico risulti limitata. Durante la gettata di calcestruzzo, occorre assicurarsi che il calcestruzzo aderisca perfettamente al profilo e venga compattato.

La foratura dei profili favorisce l’interconnessione meccanica con il calcestruzzo. In questo modo, una volta indurito, si crea un collegamento solido che limita i movimenti nella zona dei giunti e aumenta la durata della soletta.

Errori tipici e come evitarli

Altezza del profilo errata

Un profilo troppo basso svolge la propria funzione solo in misura limitata. L’altezza del profilo deve essere scelta in base allo spessore del calcestruzzo.

Fissaggio insufficiente

I profili spostati perdono la loro efficacia. È necessario fissarli correttamente prima della gettata di calcestruzzo e verificarne la posizione.

Perforazione non allineata

Una foratura inadeguata riduce l’interconnessione del calcestruzzo. La disposizione dei fori dovrebbe essere adattata alle esigenze del progetto.

Caso d'uso tipico

Un caso di applicazione tipico è rappresentato dalle solette in calcestruzzo di grandi dimensioni presenti nei capannoni industriali e negli edifici logistici. In tali contesti, i profili piegati in lamiera forata possono essere integrati nelle zone di giunzione previste, secondo le specifiche della progettazione strutturale. L’altezza del profilo, la foratura, il materiale, il fissaggio e la posizione di posa devono essere definiti in modo univoco nella progettazione esecutiva. rotec provvede quindi alla produzione dei profili in base alle specifiche concordate.

Vantaggi economici derivanti da soluzioni controllate per le fughe

Per i committenti, oltre alla realizzazione tecnica, anche l’aspetto economico riveste un ruolo fondamentale. I profili trapezoidali in lamiera forata comportano sì costi aggiuntivi rispetto ai semplici giunti di dilatazione senza profilo, ma riducono notevolmente i costi di manutenzione e riparazione nel lungo periodo.

Crepe incontrollate, rotture dei bordi o dislivelli comportano spesso limitazioni d’uso e interventi di risanamento onerosi. L’impiego di profili per giunti di dilatazione in lamiera forata consente di ridurre notevolmente tali rischi.

Soprattutto nel caso di pavimentazioni industriali e logistiche di ampia superficie, una soluzione di giunzione durevole incide positivamente sui costi operativi complessivi. Per gli investitori e i gestori ciò si traduce in una maggiore sicurezza nella pianificazione e nel mantenimento del valore dell’immobile nel lungo periodo.

Integrazione basata sulle norme per i bandi di gara e la progettazione

Nella progettazione e nella realizzazione di solai in calcestruzzo, occorre tenere conto dei giunti di fessurazione controllata e dei giunti di lavoro in conformità alle norme tecniche vigenti. I profili trapezoidali in lamiera forata e i profili per giunti di fessurazione programmata in lamiera forata vengono impiegati come elementi strutturali per controllare in modo mirato la formazione di fessure e per trasferire i carichi attraverso il giunto in calcestruzzo.

L'applicazione avviene in conformità ai requisiti della norma DIN EN 1992-1-1 (Eurocodice 2) in combinato disposto con l'Allegato nazionale DIN EN 1992-1-1/NA. Le norme definiscono il dimensionamento degli elementi in cemento armato tenendo conto delle sollecitazioni di costrizione, del comportamento di ritiro e della trasmissione dei carichi.

I profili per giunti di fessurazione programmata in lamiera forata servono a provocare in modo mirato la formazione di fessure a seguito del ritiro e delle sollecitazioni termiche. I profili trapezoidali in lamiera forata svolgono inoltre la funzione di trasmissione delle forze di taglio nel giunto in calcestruzzo e possono essere integrati come componenti di un sistema di giunti di lavoro.

La scelta della geometria del profilo dipende dallo spessore del calcestruzzo, dalla classe di carico, dalla distanza tra i giunti, dalle dimensioni delle lastre, dalla trasmissione della forza di taglio richiesta, nonché dalla sequenza di costruzione e dalle fasi di getto. La foratura dei profili è progettata in modo tale da garantire un adeguato incastro tra il calcestruzzo e il profilo. In questo modo si assicura in modo duraturo il corretto funzionamento del giunto e si riduce il rischio di rotture dei bordi e di dislivelli.

I profili trapezoidali in lamiera forata e i profili con giunti a fessura prestabilita in lamiera forata sono adatti all’impiego in capannoni industriali, aree logistiche, parcheggi multipiano e stabilimenti di produzione. In qualità di produttore, rotec realizza questi profili su misura per ogni progetto. L’altezza dei profili, la disposizione dei fori e le lunghezze possono essere adattate in base alle specifiche statiche e al progetto esecutivo. L’integrazione nel progetto strutturale complessivo avviene in coordinamento con i progettisti strutturali e la direzione dei lavori.

Nota relativa ai capitolati d'appalto

I profili trapezoidali in lamiera forata devono essere definiti come profili per giunti di dilatazione prestabiliti e profili per giunti di lavoro. Il dimensionamento della soletta in calcestruzzo, compresa la realizzazione dei giunti e la trasmissione delle forze di taglio, deve essere definito dal progettista strutturale. I profili servono alla realizzazione costruttiva della funzione prevista per i giunti e non sostituiscono in alcun modo il dimensionamento statico.

Conclusione

I profili trapezoidali in lamiera forata e i profili con giunti a fessura prestabilita possono costituire elementi costruttivi fondamentali per solai in calcestruzzo di lunga durata. Fondamentali sono la qualità della produzione e il corretto inserimento nel progetto strutturale. rotec produce questi profili a Berlino e supporta i progettisti e le imprese esecutrici con una consulenza orientata alla pratica e una produzione su misura.

Quali dati sono necessari a rotec per una richiesta?

Per una rapida valutazione tecnica, vi preghiamo di fornirci, se possibile, un disegno quotato o uno schizzo. Sono inoltre utili informazioni relative alla geometria del profilo, all’altezza del profilo, alla lunghezza, al numero di pezzi, alla foratura, al tipo di materiale, allo spessore del calcestruzzo, alla situazione di installazione e alla data di consegna desiderata. I requisiti statici e le specifiche relative alla realizzazione dei giunti devono essere stabiliti dal progettista strutturale responsabile.

Articoli di approfondimento

• Piegatura e smussatura di lamiere a Berlino
• Glossario delle lamiere forate: forature, materiali e lavorazione

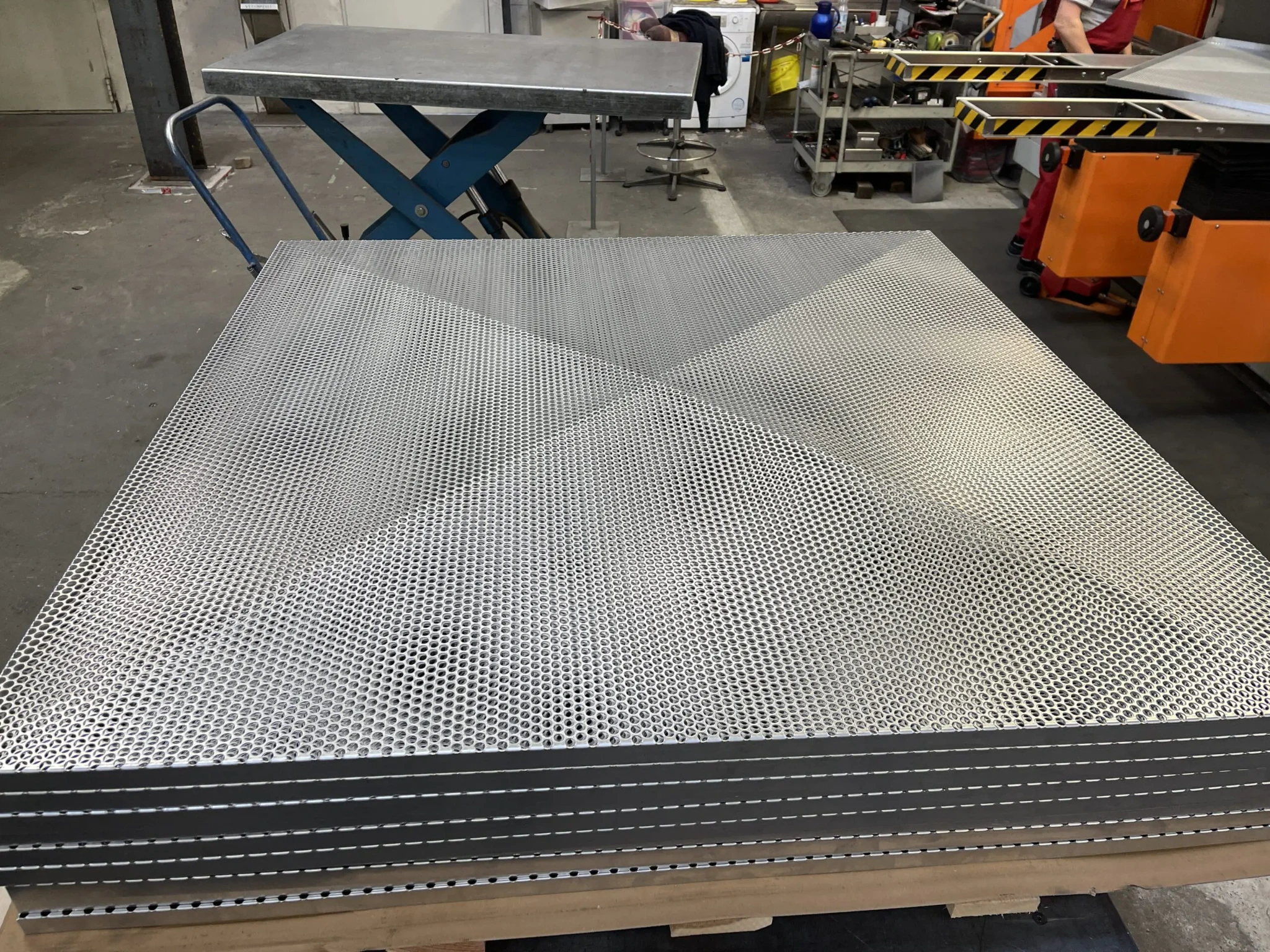

• Lamiere forate provenienti dall’ampio magazzino di rotec

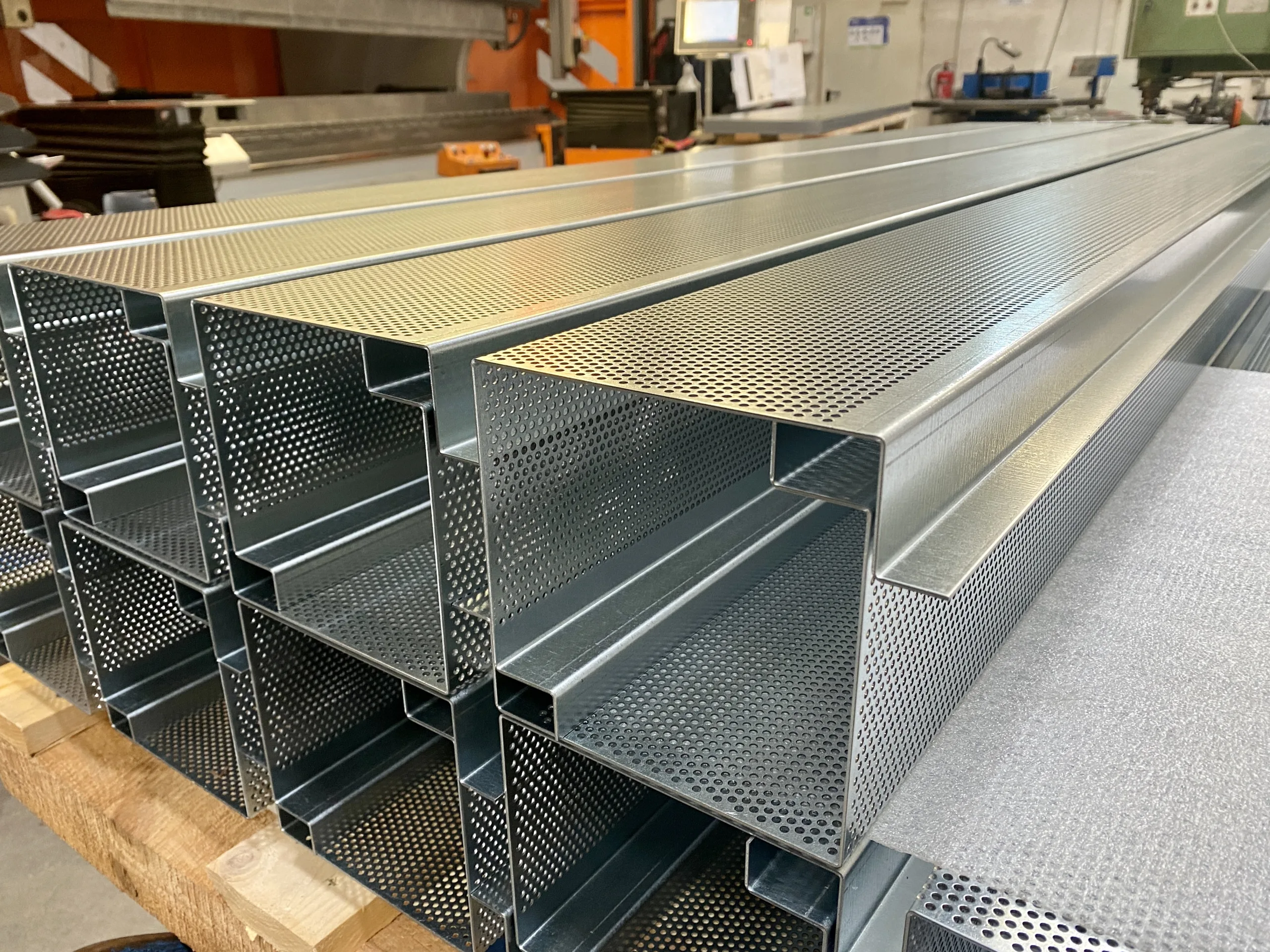

• Lavorazione della lamiera presso rotec Berlin

Domande frequenti sui profili trapezoidali in lamiera forata

I profili trapezoidali in lamiera forata sono lamiere di giunzione?

Sì. I profili trapezoidali in lamiera forata vengono spesso utilizzati come lamiere di giunzione e svolgono la funzione di giunto di lavoro. Favoriscono la propagazione delle fessurazioni e la trasmissione dei carichi.

Qual è la differenza tra la lamiera per giunti e il profilo trapezoidale?

Il termine “lamiera di giunzione” descrive la funzione che essa svolge nel giunto del calcestruzzo. I profili trapezoidali in lamiera forata rappresentano una versione strutturalmente rinforzata della lamiera di giunzione, caratterizzata da una maggiore rigidità e da una migliore trasmissione delle forze di taglio.

Quando sono necessari i profili trapezoidali?

Possono rivelarsi particolarmente utili in caso di carichi elevati sulle ruote, utilizzo dinamico e pavimentazioni industriali particolarmente impegnative. La decisione relativa alla loro eventuale applicazione e alla tipologia da utilizzare spetta al responsabile della progettazione, in base ai requisiti del progetto.

Realizza profili speciali Rotec

Sì. Le altezze dei profili, la disposizione dei fori e le lunghezze vengono realizzate in base al progetto e adeguate alla progettazione esecutiva.

I profili trapezoidali in lamiera forata sono adatti a tutte le solette in calcestruzzo?

Sono particolarmente adatte per solai in calcestruzzo soggetti a carichi da medi ad elevati. L’idoneità dipende dallo spessore del calcestruzzo, dalla destinazione d’uso e dal progetto strutturale.

È necessario effettuare il calcolo statico dei profili trapezoidali?

Sì. La progettazione della soletta in calcestruzzo e delle zone di giunzione è di competenza del progettista strutturale. I profili trapezoidali facilitano la realizzazione strutturale, ma non sostituiscono il calcolo statico.

È possibile utilizzare i profili trapezoidali anche in caso di ristrutturazioni?

Il suo impiego avviene prevalentemente nelle nuove costruzioni. In caso di ristrutturazioni è necessaria una valutazione caso per caso, poiché l’integrazione nelle solette in calcestruzzo esistenti può risultare limitata.

Quali informazioni sono necessarie a rotec per preparare un preventivo?

È utile fornire un disegno quotato o uno schizzo, nonché indicazioni relative all’altezza del profilo, alla lunghezza, al numero di pezzi, alla foratura, al materiale, allo spessore del calcestruzzo e alla data di consegna.

Chi stabilisce l’altezza del profilo e la configurazione dei giunti?

Le specifiche relative alla soletta in calcestruzzo, all’altezza del profilo e alla trasmissione dei carichi vengono fornite dal progettista strutturale responsabile. rotec verifica successivamente l’attuazione dal punto di vista tecnico-produttivo.

Rotec è in grado di produrre profili trapezoidali su disegno?

Sì. Rotec realizza profili in lamiera forata piegata in base a disegni concordati e alle specifiche tecniche approvate.

Quale tipo di foratura è adatto ai profili trapezoidali?

La foratura deve essere adeguata alla funzione prevista, alla geometria del profilo e alla progettazione. Per questo motivo viene definita in base al singolo progetto.

Le lamiere forate standard sono disponibili in tempi brevi?

rotec dispone di un ampio magazzino di lamiere forate. Le lastre standard disponibili sono consultabili nel Profishop. I profili trapezoidali lavorati vengono realizzati previa verifica tecnica.

Aggiornato dal punto di vista tecnico il 5 agosto 2026. Le indicazioni qui riportate non sostituiscono in alcun modo il calcolo statico né la progettazione esecutiva specifica del progetto.
